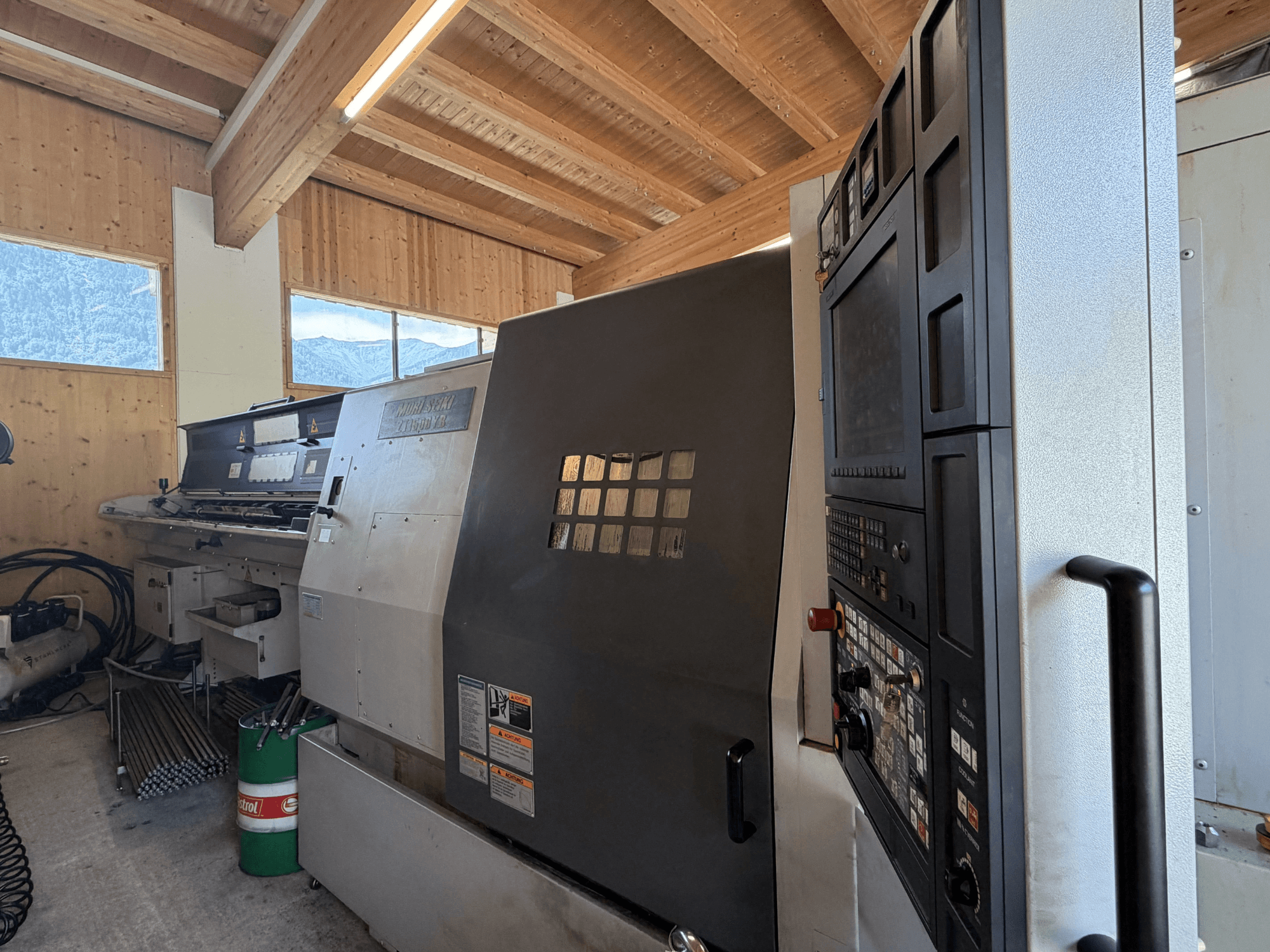

MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001

- Betriebszeit von Kopf 1: 36.316 h

- Bearbeitungszeit von Kopf 1: 18.301 h

- Kopf 2 Betriebszeit: 36.324 h

- Bearbeitungszeit Kopf 2: 11.026 h

- Revolvertyp: 12 Stationen [optional 16 Stationen]

- Anzahl der Werkzeuge im Revolver: 12 [16]

- Schafthöhe für Vierkantwerkzeug: 20 mm

- Schaftdurchmesser für Bohrstange: 25 mm

- Drehzahl der angetriebenen Werkzeugspindeln 1 und 2: 6.000 U/min

- Kapazität der angetriebenen Werkzeugspindeln 1 und 2: Bohrer max. 13 mm Durchmesser, Gewinde max. M12

- Eilganggeschwindigkeit: X1, X2: 18.000 mm/min; Z1, Z2: 24.000 mm/min; Y: 6.000 mm/min; B: 24.000 mm/min

- Schrittvorschubgeschwindigkeit: X, Z, B: 0–1.260 mm/min

- Spindelmotoren 1 und 2 (30 min / Dauerbetrieb): 22 / 18,5 kW

- Antriebsmotoren für Werkzeugspindeln 1 und 2 (5 min / 15 min / Dauerbetrieb): 5,5 / 3,7 / 2,2 kW

- Achsmotoren: X1: 3 kW; X2: 2,5 kW; Z2: 3 kW; Y: 1,6 kW; B: 3 kW

- Motor der Hydraulikpumpe: 0,75 kW

- Motor der Schmiermittelpumpe: 0,02 kW

- Kühlmittelpumpenmotor: 0,6 kW × 2, 1,2 kW × 1

- Motor der Kühlölpumpe: Kompressor: 0,65 kW; Schmierpumpe: 0,4 kW; Gebläse: 0,045 kW

- Erforderliche Stromversorgung: 63,37 kVA

- Druckluftversorgung: 0,5 MPa, 100 l/min <ANR>

- Max. Werkstück-Schwenkdurchmesser: 310 mm <Kollision mit Revolverabdeckung>

- Max. Abstand zwischen den Spindelnasen: 1000 mm

- Max. Drehdurchmesser: 190 mm

- Max. Drehlänge: 235 mm

- Standard-Drehdurchmesser: 170 mm

- Max. Stangendurchmesser: 65 mm

- Verfahrweg der X-Achse (Nr. 1 & Nr. 2): 140 mm

- Verfahrweg der Z-Achse: Z1: 700 mm, Z2: 690 mm

- Y-Achsen-Verfahrweg: ±50 mm

- Verfahrweg Spindel 2 (B-Achse): 775 mm

- Anzahl der Spindeldrehzahlbereiche: 1 Stufe

- Spindelspitzenaufnahme (Spindel 1 und 2): JIS A2-6

- Drehzahlbereich der Spindeln (Spindel 1 und 2): 50–5000 U/min

- Spindelbohrung (Spindel 1 und 2): 73 mm

- Min. Spindel-Indexierwinkel: 0,001° <kleinster Eingabewert>

- Innendurchmesser des Spindellagers: 120 mm

- Spannfutter (Spindel 1 & 2): 8"-Motor-Spannfutter & Hohlspannfutter

- Fassungsvermögen des Hydrauliköltanks: 10 l

- Fassungsvermögen des Schmiermittelbehälters: 6 L

- Fassungsvermögen des Kühlmittelbehälters: 285 L

- Fassungsvermögen des Ölkühlertanks: 12 l

- Stellfläche (ohne Späneförderer): 3702 x 2066 mm

- Spannung: 200 V Wechselstrom

- Phase: 3-phasig

- Frequenz: 50 Hz

- Vollaststrom: 182 A

- Nennstrom des Spindelmotors: 122 A

- Schaltvermögen: 5 kA

- Nennleistung: 63 kVA

Weitere Informationen

• Die Kugelumlaufspindel an Revolver 2 ist ausgefallen

• Die defekte Kugelumlaufspindel wurde bereits ausgebaut, und eine neue Ersatzspindel ist im Lieferumfang der Maschine enthalten

• Die Maschine ist weiterhin betriebsbereit; derzeit ist jedoch nur Revolver 1 funktionsfähig
