EMCO - E45AT-TUR-EMC-2019-00001

• Anschluss: KK5 (DIN 55026)

• Stangendurchlass: 45 mm

• Antriebsleistung: 13 kW

• Drehzahlbereich: 0–6300 U/min

• C-Achse an der Hauptspindel

Werkzeugrevolver

• 12-fach VDI30 axial

• Richtungslogik für bis zu 6 angetriebene Werkzeuge

• Angetriebene Werkzeuge: max. 4 kW / max. 16 Nm

• Drehzahl der angetriebenen Werkzeuge: 0–5000 U/min

Reitstock

• Programmierbar, hydraulisch betätigt

• Max. Spannkraft: 6000 N

• Morse-Kegel: MK4

• Hohlspannzylinder inkl. Zugrohr

Steuerung & Software

• SINUMERIK 828D OPERATE

• SHOPTURN-Dialogprogrammierung

• USB-Schnittstelle

• Netzwerk / Ethernet

• 10,4-Zoll-TFT-Farbmonitor

• 3D-Simulation

Medien- und Maschinenfunktionen

• Maschinenbeleuchtung

• Kühlmittelsystem inkl. Pumpe (3,5 bar)

• Hydraulikaggregat

• Schnittstelle für Späneförderer

• CE-Zertifikat

• Dokumentation

Werkzeugvermessung (E45)

• Im Arbeitsbereich befestigter Messarm

• Werkzeugvermessung am Revolver

• Kurze Rüstzeiten / präzise Messung / kosteneffizient

Werkstückspannung

• 3-Backen-Spannfutter KK5

• Max. Drehzahl: 6300 U/min

• Durchmesser: 20 mm

• Weiche + harte Backen

Sonstiges (maschinenbezogen)

• Wasserpistole

• Luft zur Spindel

• Öl-/Kühlmittelabscheider

• Automatische Kühlmittelüberwachung

• Elektronisches Handrad

• Werkzeugwechsel-Schutzvorrichtung

• Hydraulikanschlüsse

• Pneumatikanschlüsse

• Maschinenverpackung: Palette + Rollplane

Zusatzausstattung

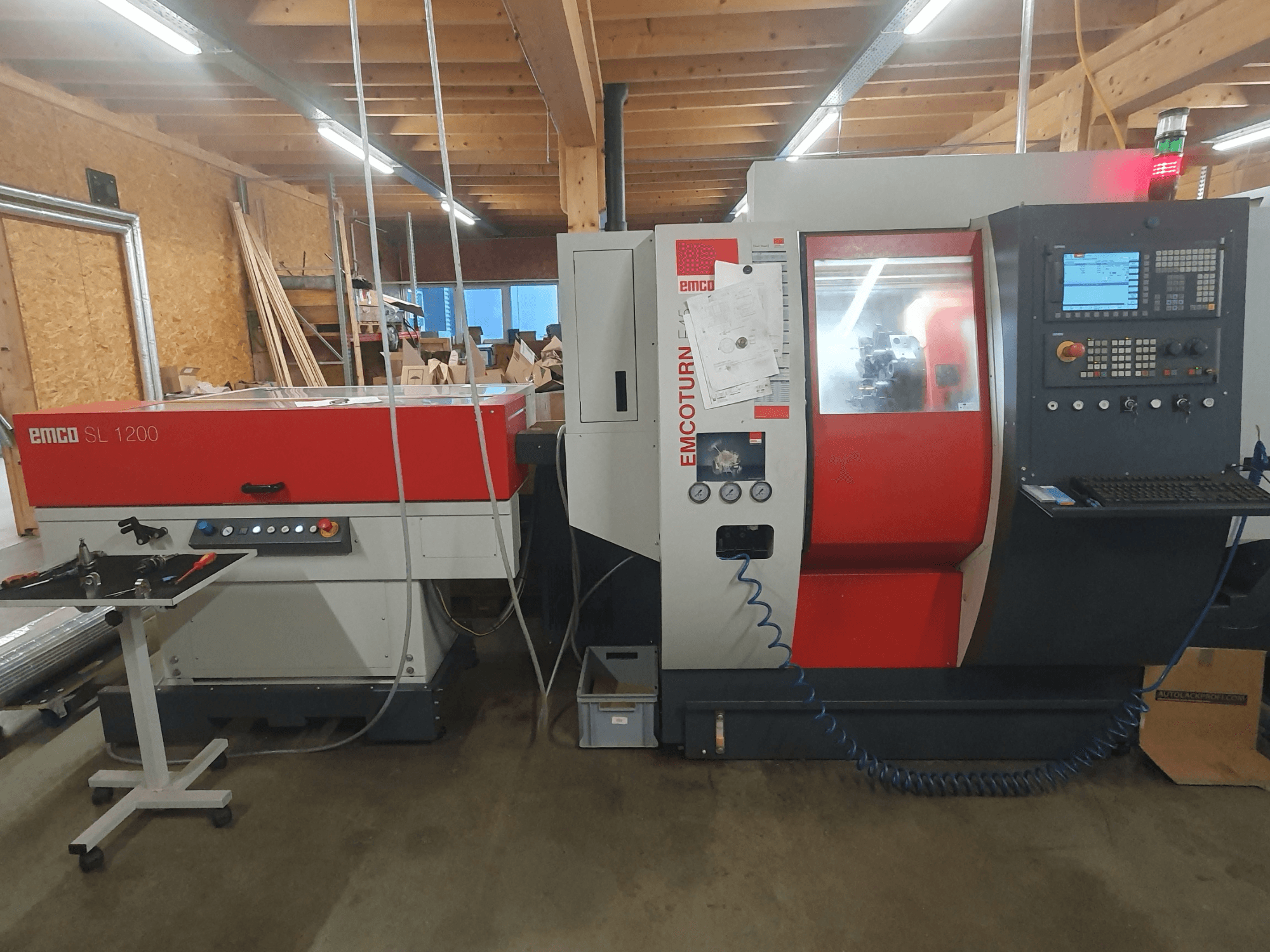

Stangenlader / Magazin (SL1200 – wie angegeben)

• Stangenlänge: 850–1200 mm

• Stangendurchmesser: Ø 8–95 mm

• Max. Vorschubgeschwindigkeit: 60 m/min

• Stangenwechsel: ca. 3 s

• Magazinwechsel: ca. 15 s

• Materialauflagefläche: 550 × 1210 mm

• Materialkapazität: 10 × Ø 55 mm

• Bedienseite: rechts

• Stromversorgung: 240 V DC/DC

• Luftversorgung: 6 bar

• Abmessungen: 1700 × 1250 × 1090–1380 mm

• Gewicht: ca. 500 kg

• Sicherheitsvorrichtung: CE

• Hochgeschwindigkeitsfunktion

• Dokumentation

Spindelverlängerung (für den Einsatz mit Stangenlader)

• E45 / MT45 / HT45 → DM45

• Für 45-mm-Spindel

• Kurze Stangen bis zu 1100 mm

• Mit Reduzierhülsen (3 Stück)

• Erforderlich für den Einsatz mit SL1200

Späneförderer

• Klappbarer Bandförderer

• Austrittshöhe: 1200 mm

Hochdruck-Kühlmitteleinheit

• 14 bar / 50 Hz

• Zusätzliche Hochdruckpumpe

• Für Werkzeuge mit interner Kühlmittelzufuhr

• Schnittstelle & Software

Roboter-Schnittstelle

• PROFI-NET-Schnittstelle

• 24-V-Signale

• Sicherheitsfreigabe

• Umschaltung zwischen Automatik- und Handbetrieb

Zusätzliche Komponenten

• PC-Tastatur über USB (QWERTY)

• LED-Anzeige für Maschinenstatus: Grün (Automatik), Rot (Alarm), Weiß (Materialtransport)

Installations- und Befestigungsmaterial

• 4× Schwingungsdämpfer

• 4× Befestigungswinkel

• 4× Hochleistungsanker

Teilesammelvorrichtung

• Pneumatisch betätigt

• Max. Teilelänge: 120 mm

• Max. Durchmesser: 45 mm (51 mm)

• Max. Gewicht: 2 kg

• Auffangbehälter / Förderband
