MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002
Haben Sie weitere Fragen? Kontaktieren Sie uns!
Philipp Gubisch
+49 162 402 75 81
p.gubisch@gindumac.com
- GINDUMAC
- Produkte
- Werkzeugmaschinen
- ➤ Gebrauchte MORI SEIKI NL 2500 SY zu verkaufen | gindumac.com

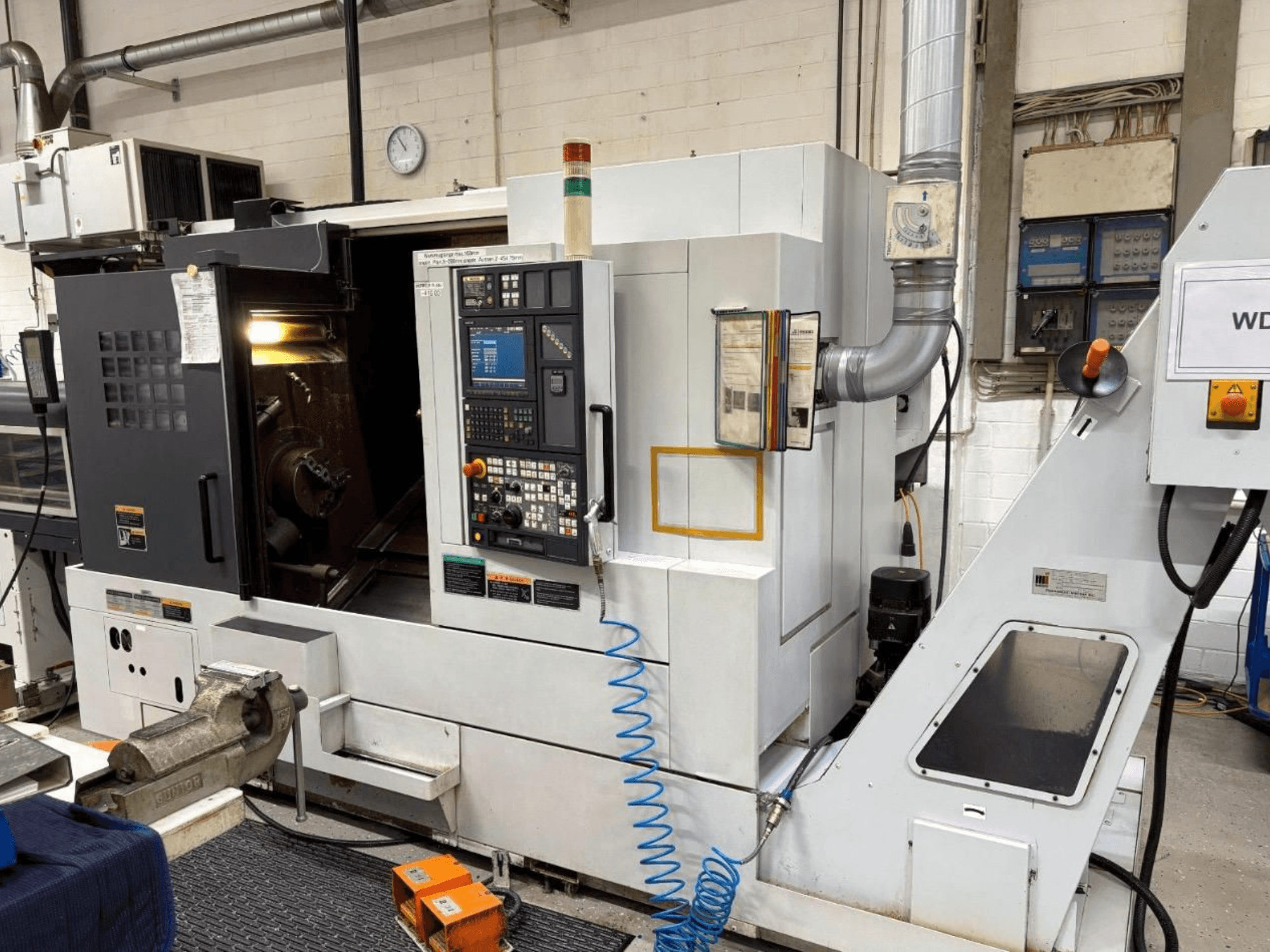

Diese 5-Achsen-Maschine MORI SEIKI NL 2500 SY wurde im Jahr 2009 hergestellt. Sie verfügt über eine maximale Spindeldrehzahl von 4.000 U/min, einen Y-Achsen-Verfahrweg von ±60 mm und einen Z-Achsen-Verfahrweg von 795 mm. Die Maschine ist mit einem robusten Revolver mit 12 Stationen ausgestattet und bietet Funktionen zum gleichzeitigen Drehen und Fräsen. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das von uns zum Verkauf angebotene Dreh-Fräszentrum MORI SEIKI NL 2500 SY in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: MORI SEIKI
- jahr: 2009
- MODELL: NL 2500 SY
- anwendungstyp: Drehen
- Standort: Spanien
- maschinentyp: Dreh-Fräszentrum
Technische Daten - MORI SEIKI NL 2500 SY
Maße
- Maschinengewicht: 5800 kg
Bewegung
- Anzahl der Achsen: 5
- X-Achsen-Verfahrweg: 260 mm
- Y-Achsen-Verfahrweg: 120 mm
- Z-Achsen-Verfahrweg: 795 mm
Technische Spezifikation
- Gegenspindel: Ja
- Angetriebene Werkzeuge: Ja
- Spindelleistung: 18 kW
- Spindeldrehzahl: 4000 RPM
Zusätzliche Informationen
Eilganggeschwindigkeiten:
X: 30 m/min
Z: 30 m/min
Y: 10 m/min
Hauptspindel:
Spindelnase: A2-8
Max. Stangendurchlass: 80 mm
Spannfutter: Kitagawa B-210, Ø 250 mm
C-Achse: 360°-Positionierung
Nebenspindel:
Spindelnase: A2-6
Integrierte Motorleistung: 15 kW
Spannfutter: Kitagawa B-208, Ø 210 mm
C-Achse: 360°-Positionierung
Werkstückübergabe: Ja
Fräs-/angetriebene Werkzeuge:
Revolverkapazität: 12 Stationen
Angetriebene Werkzeugstationen: 12
Motorleistung der angetriebenen Werkzeuge: 5,5 kW
Max. Drehzahl der angetriebenen Werkzeuge: 6.000 U/min
Direktantrieb, Fräsen mit angetriebenen Werkzeugen, exzentrische Bearbeitung
Revolver und Werkzeuge:
Revolver-Indexierzeit: 0,2 s
Automatische Werkzeugvermessung: Zwei Renishaw-Werkzeugmessarme
Mechanische Konstruktion:
Führungsbahnen: Gehärtete Prismenführungen (prismatisch) auf allen Achsen
Spindelantrieb: Integrierte Motoren
Antrieb: Direktantrieb (keine Riemen/Getriebe)
Anlaufdrehmoment: 640 Nm
CNC-Steuerung:
Steuerung: Mori Seiki MAPPS IV
Dialogprogrammierung, Lastüberwachung, Werkzeugverschleiß-/Verbrauchsüberwachung
Kühlung und Schmierung:
Ölkühler für Hauptspindel: Daikin
Ölkühler für Nebenspindel: Daikin
Konnektivität:
USB, PCMCIA, RS-232
Stangenlader-Schnittstelle: Im Lieferumfang enthalten
Bearbeitungsmöglichkeiten:
Simultanes Drehen und Fräsen
Bearbeitung in Y-Achse
Polarkoordinateninterpolation
Exzentrisches Bohren und Gewindeschneiden
Vorder- und Rückseitenbearbeitung mit Gegenspindel
Komplette Teilebearbeitung in einer Aufspannung
Komplexe mehrachsige Bearbeitung
Typische Anwendungen:
Präzisionsdrehteile
Luft- und Raumfahrtteile
Automobilkomponenten
Hydraulikkomponenten
Medizinische Komponenten
Allgemeiner Präzisionsmaschinenbau
Zusatzausstattung
LNS-Stangenlader, Kapazität 1,5 m
Automatischer Teileauffangbehälter
Späneförderer: Seitlich montierter Scharnierbandförderer
Unabhängige Fußpedale für Spannfutter (Haupt- und Nebenspindel)
Elektrischer Transformator
Dokumentationspaket:
Bedienungsanleitung
Programmierhandbuch
Teileliste
Schaltpläne
Werkzeughalter: Statische und angetriebene Werkzeughalter im Lieferumfang enthalten
Sonstige optionale Ausrüstung: Nicht im Lieferumfang enthalten
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
