CMZ - TTL66ES-TUR-CMZ-2025-00001

• Allgemeines

  • Maximaler Schwenkdurchmesser: 800 mm

  • Maximaler Drehdurchmesser: 515 mm

  • Abstand zwischen den Spindelspitzen: 614 mm

  • Installierte Leistung: 35,5 kVA

  • Tankkapazitäten: Kühlmittel 510 L, Schmieröl 18 L, Hydrauliköl 100 L

• Achsverfahrwege

  • Oberer Revolver (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Unterer Revolver (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Achsen der Gegenspindel: X3 +120/-120 mm, Z3 580 mm

• Eilganggeschwindigkeiten

  • X-Achsen: 30 m/min

  • Z-Achsen: 30 m/min

  • Y-Achsen: 20 m/min

• Achsbeschleunigung

  • Alle Linearachsen: 1 G (9,8 m/s²)

• Hauptspindel

  • Typ: Integrierter Einbaumotor

  • Spannfuttergröße: 210 mm

  • Spindelnase: ASA A2-6

  • Stangendurchlass: 66 mm

  • Spindelbohrung: 72,5 mm

  • Innendurchmesser des Zugrohrs: 66 mm

  • Lagerdurchmesser: 170 mm

  • Leistung (max. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Drehmoment (max. / S3 25 % / S1): 205 / 180 / 150 Nm

• Hilfsspindel

  • Maximale Drehzahl: 4.000 U/min

  • Stangendurchlass: 66 mm

  • Spindelbohrung: 72,5 mm

  • Innendurchmesser des Ziehrohrs: 66 mm

  • Lagerdurchmesser: 170 mm

  • X3-Verfahrweg: ±120 mm

  • Z3-Verfahrweg: 580 mm

  • Leistung (max. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Drehmoment (max. / S3 25 % / S1): 205 / 180 / 150 Nm

• Revolver (oberer und unterer)

  • Anzahl der Stationen: 24

  • Anzahl der angetriebenen Werkzeuge: 12

  • Werkzeuggröße: 20 × 20 mm / 25 × 25 mm

  • Indexierzeit: 0,1 Sek.

  • Spannkraft: 3.200 kgf

  • Durchmesser der Curvic-Kupplung: 150 mm

• Antriebswerkzeuge

  • Motortyp: Eingebauter Synchronmotor

  • Maximale Drehzahl: 12.000 U/min

  • Leistung (max. / S1): 14 / 10 kW

  • Max. Drehmoment (Max. / S1): 42 / 32 Nm

  • Kühlung: Vollölkühlung

  • Standard-Werkzeugaufnahme: NT-55

• Konstruktion

  • Hochbelastbares 60°-Schrägbett aus GG-25-Gusseisen, FEA-optimiert

  • Gewicht des Bettes: 4.450 kg

  • Linearführungen mit NSK-Rollen und vorgespannte Kugelumlaufspindeln

  • 8 integrierte, ölgekühlte Motoren

  • Thermisch stabiles Design mit Spindeln im 90°-Winkel zur X–Z-Ebene

• Kühlmittel- und Wärmemanagement

  • Leistung des Ölkühlers: 5.000 W

  • Standard-Kühlmittelpumpe: 6 bar / 60 l/min

  • Kühlmitteltank-Fassungsvermögen: 510 L

  • Ölkühlung für beide Spindeln, alle integrierten X/Y-Motoren sowie beide angetriebenen Werkzeugmotoren

  • Wärmekompensation durch geregelte Öltemperatur

• CNC-Steuerung

  • Fanuc 31i-T Plus mit iHMI, 15-Zoll-Touchscreen

  • Manual Guide i – dialogorientierte Programmierung

  • Ethernet- und USB-Anschlussmöglichkeiten

  • Fernwartungsfunktion

  • Industrie 4.0-fähig

  • 14 gesteuerte Achsen: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Simultane Steuerung von 4 Achsen pro Kanal

  • Funktionen: Starres Gewindeschneiden, Polygon-Drehen, zylindrische Interpolation, Polarkoordinaten-Interpolation, Zahnrad-Wälzfräsen und Power-Skiving-Fähigkeit

• Wichtige Verkaufsargumente

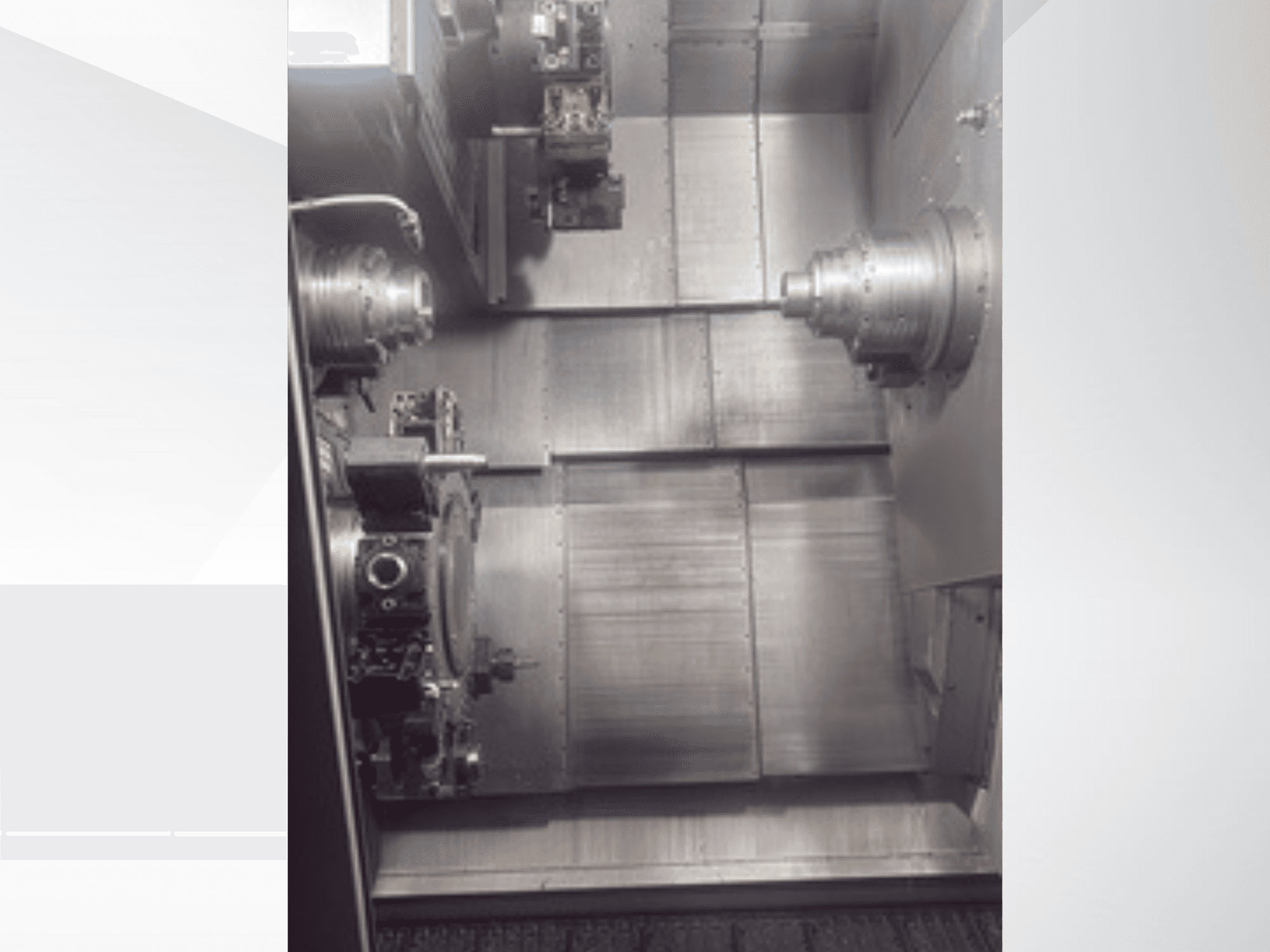

  • Doppelspindel + zwei Y-Achsen-Revolver

  • Fähigkeit zur simultanen 4-Werkzeug-Bearbeitung

  • Vollständig integrierte Motorarchitektur (keine Riemen)

  • 66 mm Stangendurchlass an beiden Spindeln

  • 12.000 U/min angetriebene Werkzeuge

  • Überlagerte Bearbeitung mit beweglicher Subspindel

  • Geeignet für die Serienfertigung von Teilen in der Automobil-, Hydraulik- und Luftfahrtindustrie sowie für Präzisionsdrehteile

Zusatzausstattung

• Optionale Hochdruck-Kühlmittelpumpe: 15 bar

• Optionaler Reitstock

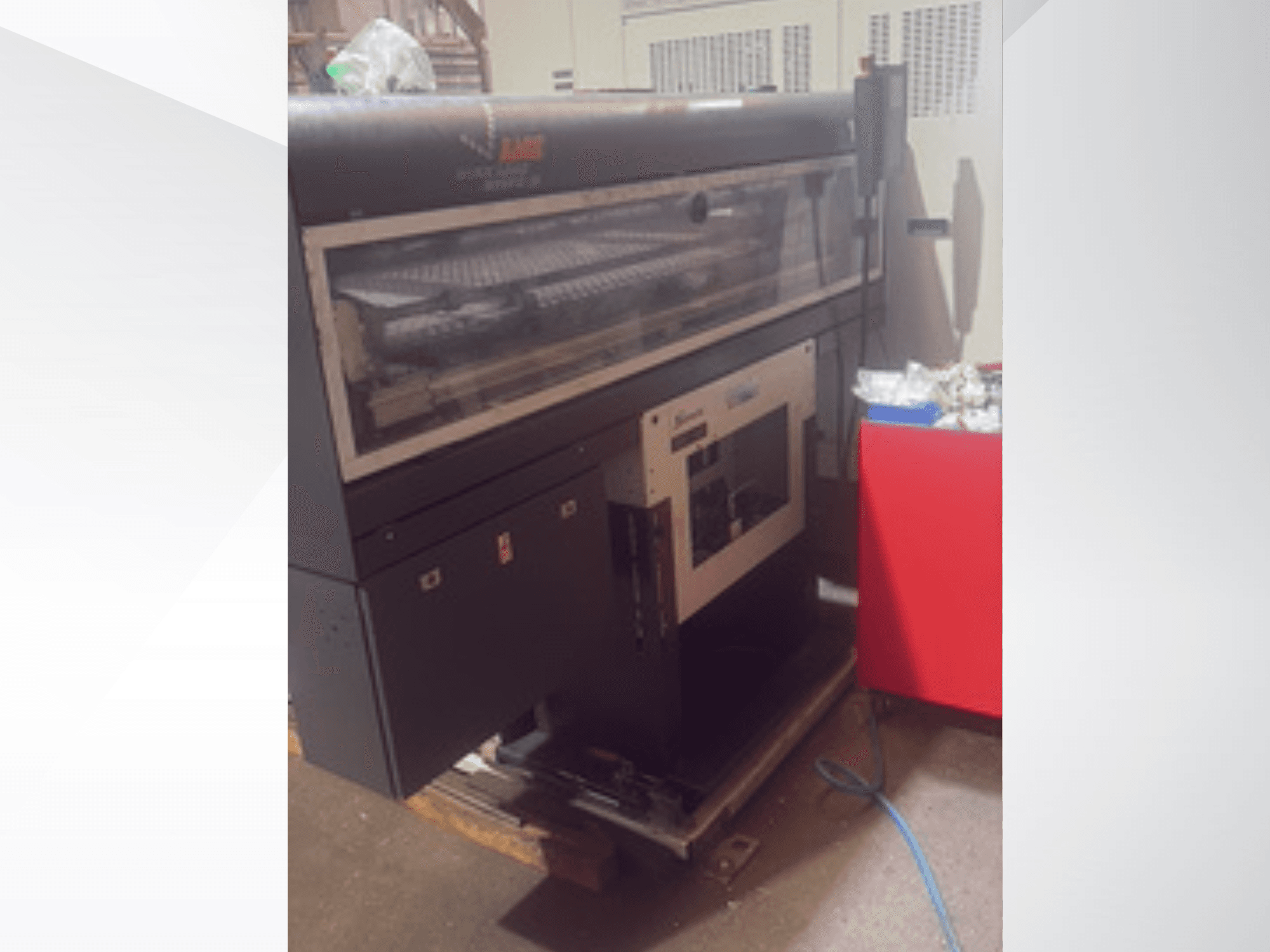

• In den bereitgestellten Informationen nicht angegeben: Roboter, Automatisierung, Späneförderer, Stangenlader
