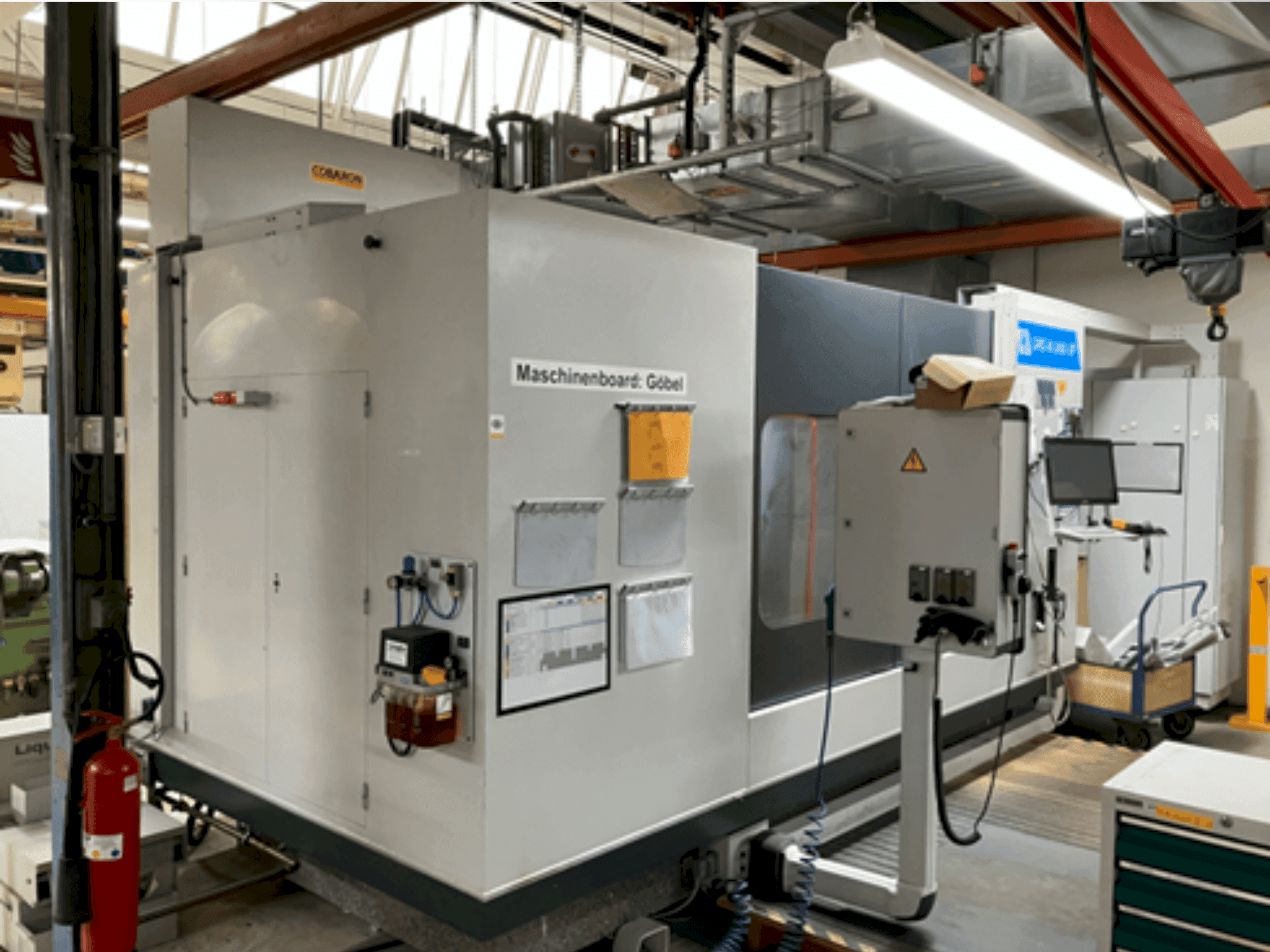

Willi Göbel - GRS-III-2400-SPDE-GRI-WIL-2018-00001

Zusätzliche Ausrüstung

• Einhaltung der deutschen und europäischen Vorschriften, u.a.: Richtlinie 98/37/EG (Maschinenrichtlinie) / Niederspannungsrichtlinie 73/23/EWG / Geräte- und Produktsicherheitsgesetz (GPSG) /Verhütungsgrundsätze (BGV A1)
• CE-Kennzeichnung und schriftliche Bestätigung der Konformität vorhanden

Maschinenvorteile

Technische Maschinenvorteile

• Werkzeugspindel: durchmesserbereich: 170 - 220 mm / schleifscheibenbreite: 3 - 5 mm (grundkörper 20 mm) / bohrungsdurchmesser: 52 mm / maximalgewicht: 6 kg
• Kleine werkstückspindel: drehzahlbereich: 200 - 23000 u/min/ leistung: ~30 kw/ maximales drehmoment: 20 nm /durchmesserbereich: 10 - 400 mm /maximale breite: 100 mm
• Große werkstückspindel: drehzahlbereich: 0 - 6000 u/min/ leistung: ~41 kw / maximales drehmoment: 800 nm (bei einem maximalen werkstückgewicht von 250 kg)/ durchmesserbereich: 390 - 700 mm/ maximale breite: 400 mm
• Prüflingseinheit: drehzahlbereich: 0 - 1000 u/min / maximaler prüflingsdurchmesser: 100 mm / maximale prüflingsbreite: 300 mm / maximale profilhöhe: 35 mm
• Schleifstrategien : klassischer pendelzyklus (zweiseitiger vorschub) / einseitiger vorschub (einseitiges anheben) / konturschleifen mit allen drei schleifscheiben (vom benutzer wählbar) / nachschleifzyklus für ebene flächen mit oszillierendem vorschub
• Optisches system : optisches system mit 33-facher vergrößerung, kühlmittelbeständig / drei kameras an den schleifspindeln installiert
• Integriertes auswuchtsystem, das in der lage ist, berichte über die unwucht vor und nach dem auswuchten zu erstellen / ae-system (z. B. Mpm) auf der schleifscheibenseite zur Überwachung des schleifprozesses
• Not-aus-taster in der nähe des spindelstocks / zweite schutztür ohne fenster
• Ethernet-schnittstelle / usb-schnittstelle / human-machine-interface (hmi) mit touchpanel oder op15 zur anzeige des systemstatus, zur konfiguration der maschine und zur manuellen dateneingabe
