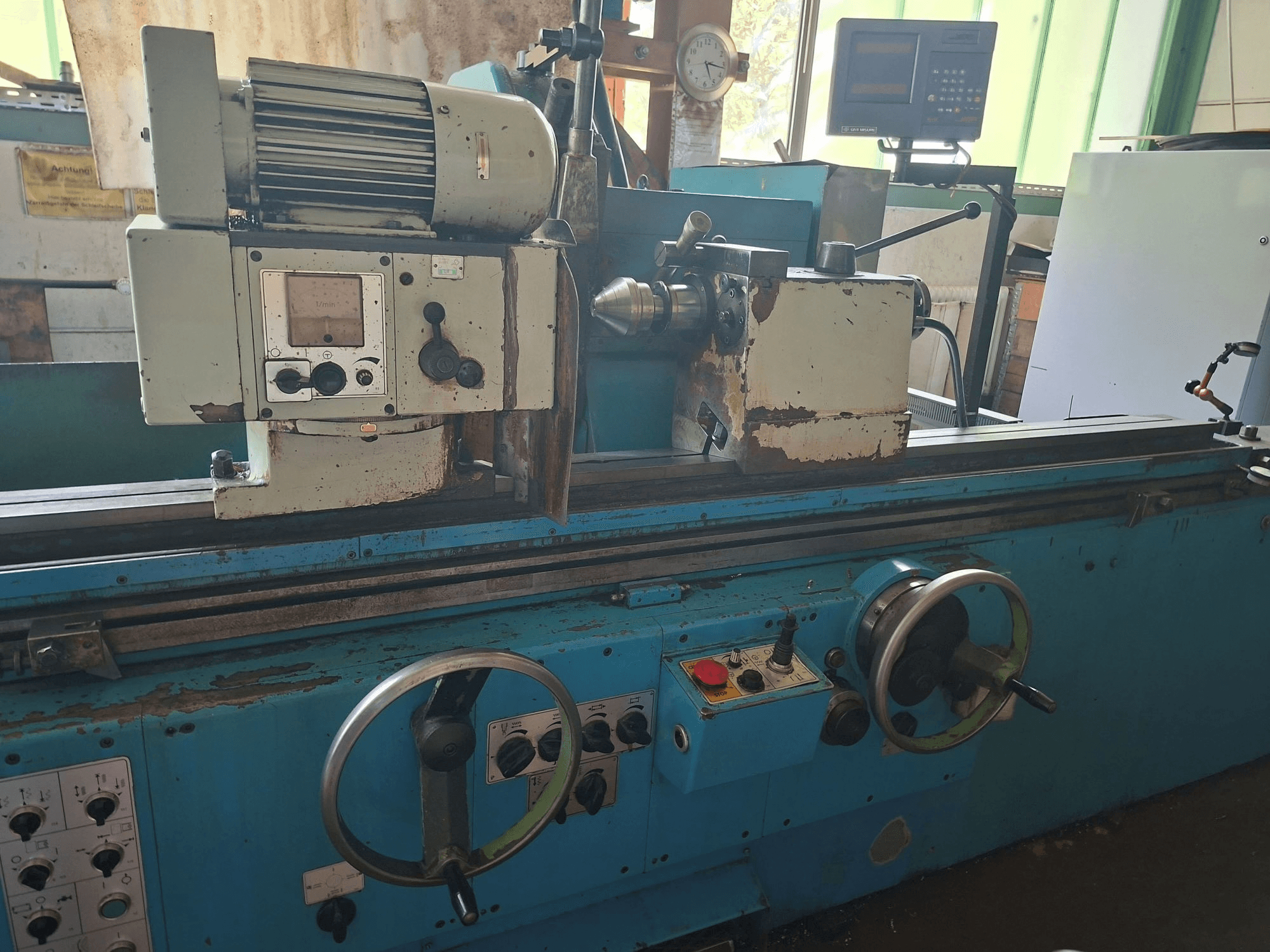

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Verfahrweg der Z-Achse (Längsverfahrweg): 2290 mm

- X-Achsen-Verfahrweg (Querbewegung): > 600 mm (getestet, höhere Werte möglich)

- Hydraulischer Eilgang (X-Achse): 120 mm

- Max. Schleifdurchmesser: mindestens 500 mm

- Schleifscheibendurchmesser (neu): 500 mm

- Schwingdurchmesser: 500 mm

- Achsabstand: 2000 mm

- Schleifscheibenabmessungen (Durchmesser x Breite x Bohrung): 500 x 80 x 203 mm

- Schleifscheibendurchmesser nach teilweisem Verschleiß: 380 mm

- Minimaler Schleifdurchmesser bei abgenutzter Scheibe (380 mm): 70 mm

- Maximale Schleifscheibenbreite: 200 mm

- Maximale Breite eines mehrteiligen Schleifscheibensatzes: 200 mm

- Maximale Summe der einzelnen Scheibenbreiten im mehrteiligen Satz: 200 mm

- Schwingdurchmesser bei offenem Lünettenständer: 110 mm

- Schwingdurchmesser bei geschlossener Lünette: 110 mm

- Kegelform der Arbeitsspindel: MORSE 5

- Konus in Reitstockhülse: MORSE 5

- Spannfutterdurchmesser: 200 mm

- Bohrung in der Hülse für die Innenschleifspindel: 100 mm

- Schwenkwinkel des Arbeitskopfes: +95° / -5°

- Schwenkwinkel des Schleifkopfes: ±45°

- Schwenkwinkel des Oberes Tisches bei 2000 mm Achsabstand: +5° / -3°

- Maschinengewicht mit Standardzubehör (bei 2000 mm Achsabstand): 6700 kg

- Drehzahlen der Werkstückkopfspindel (stufenlos regelbar): 18–112 min⁻¹ / 90–560 min⁻¹ (1. Reihe / 2. Reihe)

- Kleinster Längsverfahrweg des Tisches: 1 mm

- Größter Längsverfahrweg des Tisches (bei 2000 mm Achsabstand): 2290 mm

- Querbewegung des Schleifkopfes: 415 mm

- Hydraulischer Eilgang des Schleifkopfes: 60 mm

- Tischgeschwindigkeit (stufenlos regelbar): 0,05–4 m/min

- Querbewegung des Schleifspindels bei automatischem Vorschub: 0,2 mm/ø

- Querbewegung des Schleifkopfes pro automatischem Vorschub beim Feinschleifen: 0,15 mm/ø

- Automatischer Vorschub des Schleifkopfes bei Tischumkehrungen beim Einstechschleifen: 0,0005–0,01 mm/ø

- Automatischer Vorschub des Schleifkopfes bei Tischumkehrungen für das Längsschleifen: 0,005–0,05 mm/ø

- Geschwindigkeit des automatischen Schleifspindelvorschubs beim Einstechschleifen: 1 mm·min⁻¹

- Vorschubgeschwindigkeit beim Funkenerosionsvorschub: 0,015 mm/min

- Gesamtleistungsbedarf der Elektromotoren: 16 kVA

- Leistung des Schleifspindel-Motors: 9,5 kW

- Maximal zulässiges Werkstückgewicht zwischen den Spitzen: 300 kg

- Maximales Gewicht des freitragenden Werkstücks (einschließlich Spannvorrichtung): 60 kg

- Vorschubgeschwindigkeit des Tisches: 6 m/min
