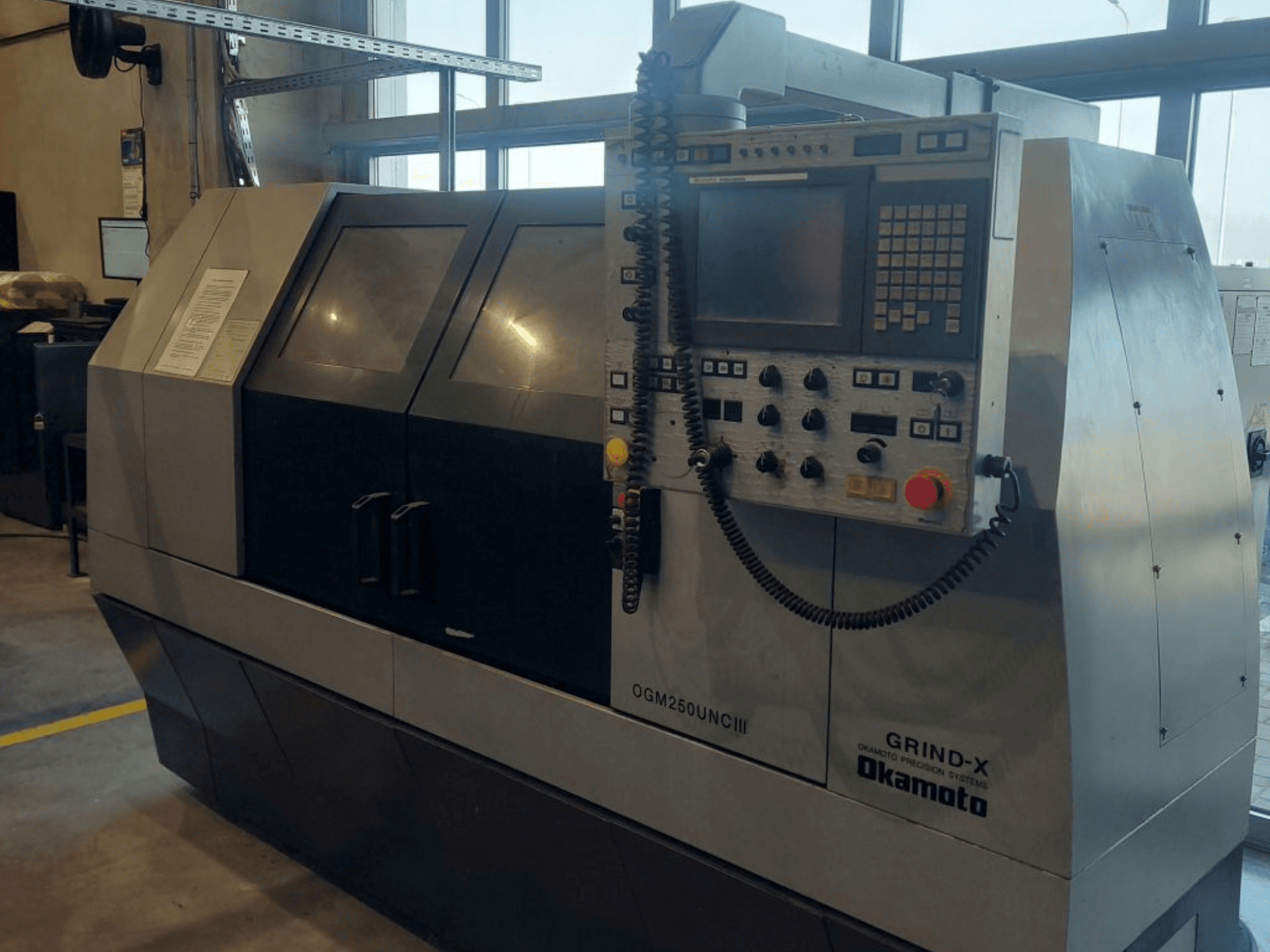

OKAMOTO - OGM 250 UNC III HR-GRI-OKA-2015-00001

Ausladung über den Tisch: 220 mm

Abstand zwischen den Spitzen: 500 mm

Maximaler Bearbeitungsdurchmesser: 200 mm

Maximales Werkstückgewicht zwischen den Spitzen: 50 kg

Maximales Werkstückgewicht im Spannfutter: 20 kg

Abmessungen der Schleifscheibe: Ø 305 × 25 × Ø 127 mm

Drehzahl der Schleifscheibe: 1.880–2.210 U/min

Maximale Umfangsgeschwindigkeit: 30 m/s

Eilgang der X-Achse: 4.000 mm/min

Schwenkwinkel des Schleifkopfes: ±30°

Eilgang der Z-Achse: 8.000 mm/min

Kleinste Eingabeschrittweite: 0,0001 mm

Werkstückkopfspindel: Kombinierte tote und angetriebene Spindel

Zentrierkonus des Schleifkopfes: MT Nr. 3

Durchgangsbohrung des Arbeitskopfes: Ø 18 mm

Drehzahl des Arbeitskopfes: 10–500 U/min

Schwenkwinkel des Arbeitskopfes: +30° bis -90°

Verfahrweg der Reitstock-Spindel: 20 mm

Spindelkonus des Reitstocks: MT Nr. 3

Fassungsvermögen des Kühlmittelbehälters: 120 Liter

Fassungsvermögen des Schmiermittelbehälters: 3 Liter

Maschinenabmessungen: 2.851 × 1.735 × 1.710 mm

Stromversorgung: 200 V, 50 Hz, 3-phasig, 3-Leiter

Gesamtanschlussleistung: 15 kVA / 10,5 kW

Maximaler Volllaststrom: 50 A

Größter Motor: 5,5 kW / 22 A

Steuerspannung: 100 V Wechselstrom / 24 V Gleichstrom

Zustand: Betriebsbereit
