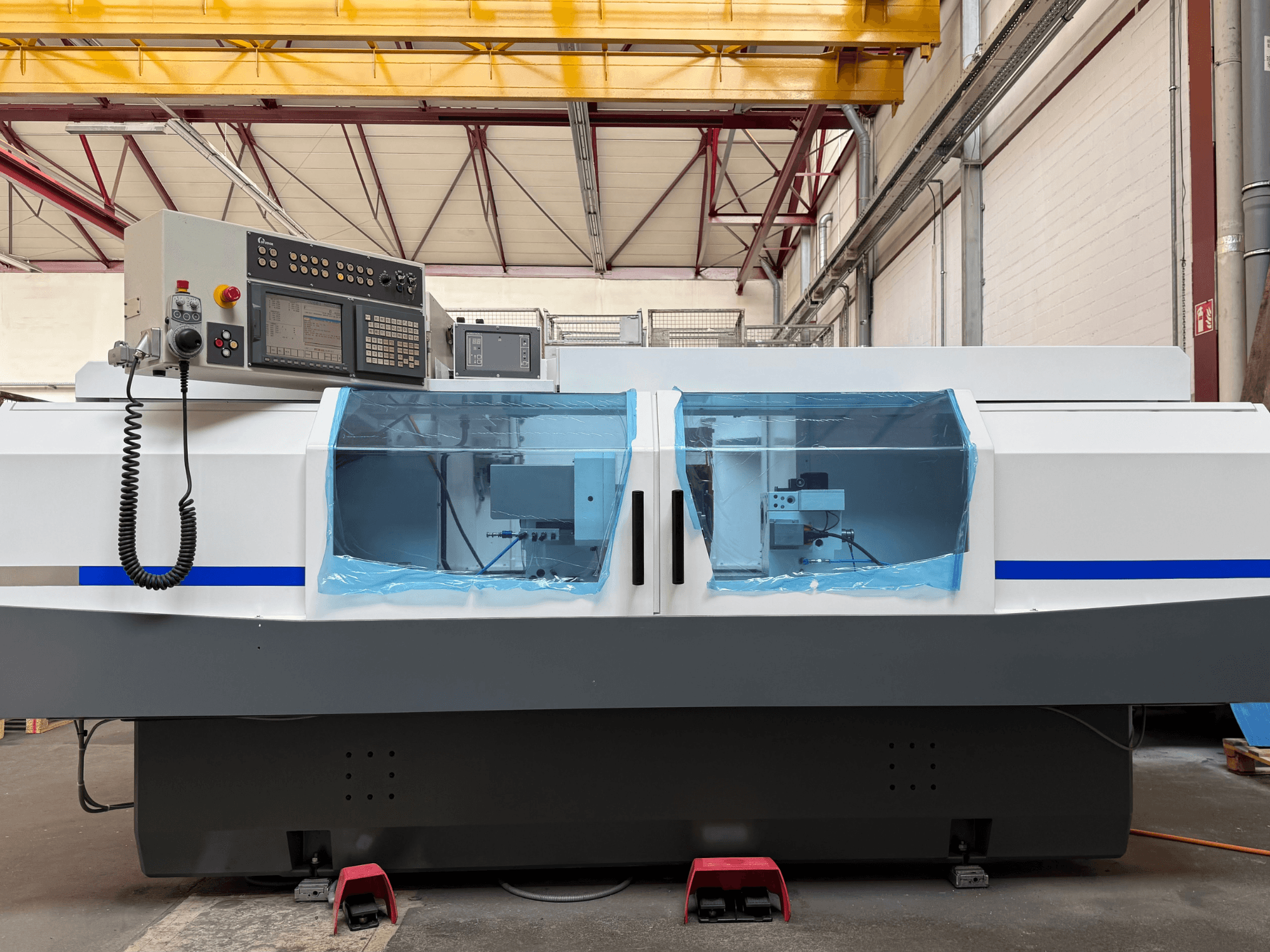

STUDER - S33 CNCCH-GRI-STU-2005-00001

- 2026 komplett überholt

- Betriebsstunden: 0 h nach der Überholung

- Achshöhe: 175 mm

- Achsabstand: 1000 mm

- Maschinenbett: Mineralguss Granitan S103

- Verfahrwege: 285 mm (X-Achse) x 1150 mm (Z-Achse)

- X-Achsen-Antrieb: AC-Servomotor und Kugelumlaufspindel, 0°-Winkel, Vorschubgeschwindigkeit 0,001–5,000 mm/min

- Z-Achsen-Antrieb: AC-Servomotor und Kugelumlaufspindel, Vorschubgeschwindigkeit 0,001–10,000 mm/min

- Messsystem: Inkrementalmaßband für X- und Z-Achse, Auflösung 0,0001 mm

- Schleifspindelstock: Universell für Außen- und Innenschleifen, Hirth-Verzahnung 1° (-15° bis +195°)

- Motorspindel (Pos. 2): 7,5 kW, 1.400 bis 3.200 U/min, programmierbare Schnittgeschwindigkeit max. 50 m/s

- Außenschleifschutz: Scheibendurchmesser D. 500 × 63 mm F1 (80 mm F5) mit automatischem Berührungsschutz

- Innenschleifspindel (Pos. 3): Studer-Riemenantrieb-Innenschleifspindel (180°) mit Frequenzumrichter

- Werkstückhalter: Universal, rollengelagert, Kegel MK5, zylindrische Außenspitze D 70 mm, Spindelbohrung D 28 mm, manuelle Spindelarretierung

- Arbeitskopfantrieb: 1,8-kW-Wechselstrom-Servomotor, Drehzahlbereich 1–1.500 U/min, Schrittgeschwindigkeit 1–50 U/min

- Werkstückgewicht: max. 80 kg zwischen den Spitzen

- Reitstock: Kegel MK4, 35 mm Hub, Hülsendurchmesser 50 mm, hydraulischer Hülsenrückzug mit Überwachung, manuelle Feineinstellung +/- 0,04 mm

- Pneumatische Abhebevorrichtungen: Pneumatische Abhebung zum einfachen Versetzen von Spindelstock und Reitstock

- Steuerung: Fanuc 21i-TB mit 10,4"-Farb-Touchscreen, integrierter SPS, 32 KB Anwenderspeicher, 400 Programmspeicherplätze

- Stromversorgung: 400 V ± 10 %, 50 Hz ± 1 Hz, 24 V DC Steuerspannung

Sonderausstattung:

- Dittel Sensitron 6 Kontaktabtastung mit Magnetsensor (1 Stück)

- Aktiver Messtaster Movomatic C25 LP

- 3 Stück Nivellierelemente

- Klimagerät für Schaltschrank

- Euchner-Handbediengerät

- Schwenkbarer Abrichter für das Innenschleifen

- Parkposition für Reitstock

- 3 Stück Studer-Riemenantriebsspindeln für das Innenschleifen (24.000 U/min / 40.000 U/min / 60.000 U/min)

- Fußpedal zur Übersteuerung der C-Achse bei geöffneten Türen

- Fußpedal zur Betätigung der Spannvorrichtung (Reitstock)

- Elektrische Schnittstelle für das Rotationsabrichten (Spindel optional)

- Movomatic-Prozessmesssteuerung ES 124 (Messkopf optional)

- 8 gebrauchte Schleifscheibenflansche für das Außenschleifen

- Verschiedene neue MK4-Zentrierspitzen

- Verschiedene Abrichter

Zusätzliche Funktionen:

- Geeignet für Gewinde- und Formschleifen (die Software muss direkt bei der Fritz Studer AG angefordert werden)
