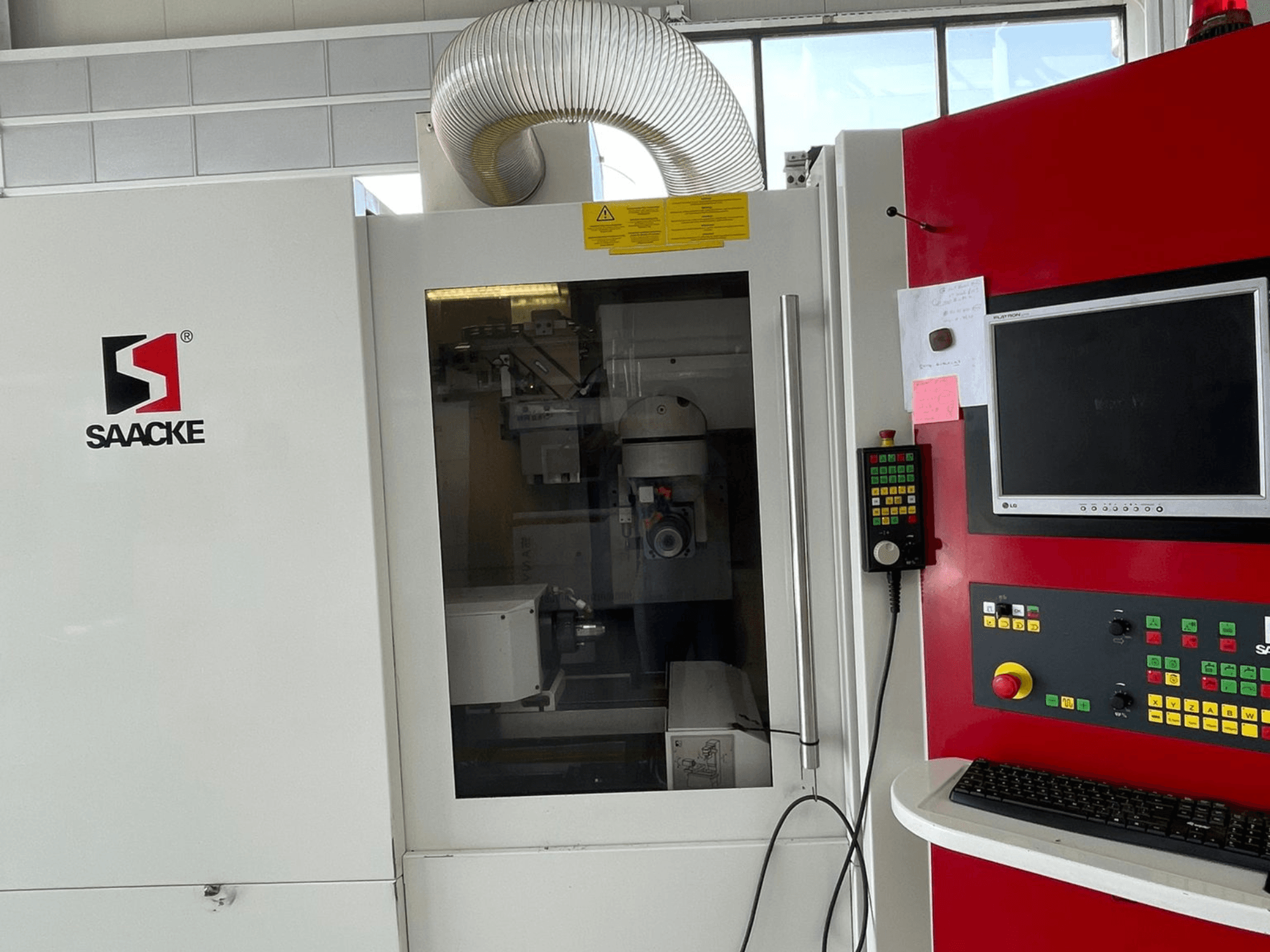

Diese 5s SAACKE UWIF Rundschleifmaschine wurde im Jahr 2008 hergestellt. Sie verfügt über eine maximale Spindeldrehzahl von 600 U/min und eine starke Schleifspindel-Spitzenleistung von 16 kW. Die Maschine unterstützt eine Vielzahl von Werkstückgrößen mit einem maximalen Durchmesser von Ø 20 mm und einer Gewichtskapazität von 1 kg. Wenn Sie auf der Suche nach hochwertigen Schleifmöglichkeiten sind, sollten Sie die SAACKE UWIF Rundschleifmaschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: SAACKE
- jahr: 2008
- MODELL: UWIF
- anwendungstyp: Schleifen
- Standort: Schweiz
- maschinentyp: Rundschleifmaschine
Technische Daten - SAACKE UWIF
Maße
- Maschinengewicht: 3800 kg
Bewegung
- Anzahl der Achsen: 5
Technische Spezifikation
- Spindeldrehzahl: 600 RPM
Zusätzliche Informationen
Werkstückträger A-Achse: Direktantrieb/Hohlwellenmotor; Teilgenauigkeit ±15"; Teilungsmöglichkeiten 1-999; kumulativer Steigungsfehler bei 100 mm: 8 µm; Drehzahl max. 600 U/min
Werkzeughalter: ISO 50
Spindelspiel Haltehülse: max. 28 mm (mit automatischer Klemmung: Ø20 mm)
Nominale Antriebsleistung:
Schleifspindel S1-100%: 7,5 kW; Spitze: 16 kW
X-Achse Längsverschiebung: 2 kW
A-Achse Werkstückträger: 2 kW
Z-Achse Querschlitten: 2 kW
Y-Achse Schleifkopfschlittenhöhe: 2 kW
B-Achse Schleifkopfrotation (Rundtisch): 2 kW
Positionsmesssysteme:
A-Achse: Direktes Messsystem
B-, X-, Y-, Z-Achse: Indirektes Messsystem
Auflösung X/Y/Z: 0,0001 mm (0,1 µm)
Auflösung A/B: 0,0001°
Elektrischer Anschluss: 20 kW / 50 A; Betriebsspannung 400 V, 50 Hz; Steuerspannung 24 V; Beleuchtungsspannung 230 V; Vorsicherung: separate Versorgung vom Netz
Druckluft: 15-17 Nm³/h; Druck min/max 6/8 bar (600/800 kPa); Qualität ≥ Klasse 4 (ISO 8573-1)
Steuerung & Software: CNC NUM Axium Power 1050 mit PC, Programmspeicher 512 k; Software NUMROTOplus (Dongle/Hardlock erforderlich); Nullpunkte kalibriert mit beiliegender Messanleitung (keine markierten Referenzpunkte)
Zusätzliche Ausstattung
Optionen Werkstückwechsler (Automation):
Option 1: Pick-up-Ausführung
Max. Werkstück: Ø20 mm × 120 mm; 1 kg
Kapazität pro Palette:
Ø3,0-5,0 mm Schaft: 40 Stück
Ø5,1-8,0 mm: 32 Stück
Ø8,1-11,0 mm: 28 Stück
Ø11,1-14,0 mm: 24 Stück
Ø14,1-20,0 mm: 20 Stück
Option 2: Kettenlademagazin (mit Greifereinheit)
Kapazität: 64 Werkstücke
Max. Werkstück: Ø32 mm × 200 mm; 2,5 kg
Merkmale: Chaotisches Laden verschiedener Werkstücke; automatischer Wechsel der Spannzangen möglich
Haltehülsen: Ø6, 8, 10, 12, 14, 16, 20
Option externer Kettenlader: erhöht das Maschinengewicht auf ca. 3.800 kg und den Platzbedarf auf 3.000 mm × 1.875 mm
Kühlmittelfiltersystem (TRANSOR): bauseits zu stellen; Luft für Rückspülung ca. 700 Nl/min für 5 min alle 6-9 Stunden
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
