IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Leistung des Spindelmotors:

1 Vorfräseinheit mit 2 Motoren à 3 kW

1 Fräseinheit mit 2 Motoren, je 1 kW

1 Fräseinheit mit 2 Motoren, je 660 W

Drehzahlbereich der Spindel: 12.000 U/min

Heizleistung: 5,0 kW

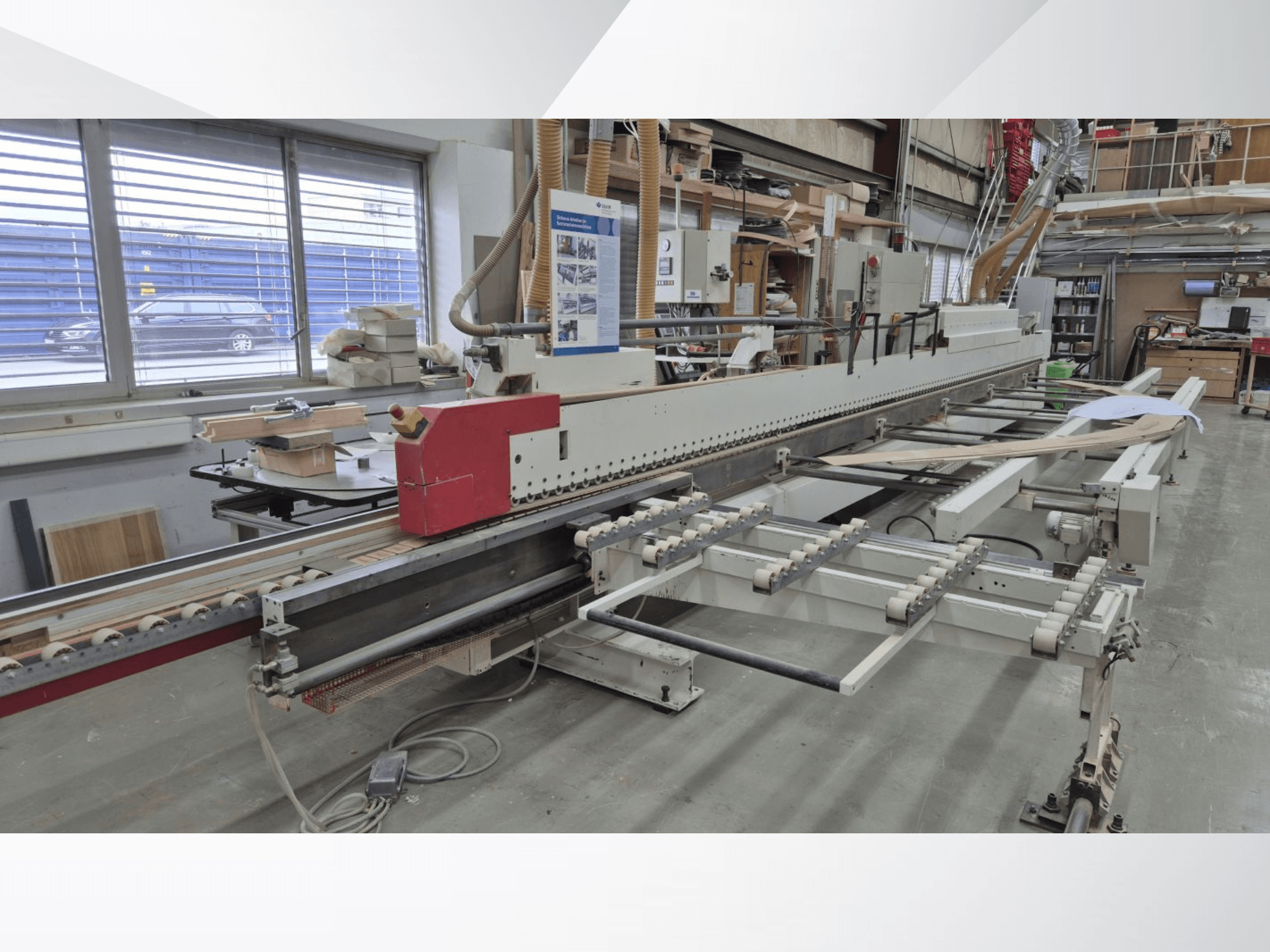

Gebrauchte einseitige Falz- und Kantenanleimmaschine

Baujahr: 2003

Zum Fräsen, Kantenanleimen und zur Nachbearbeitung von Falzen – ausschließlich an formatierten/vorgefalzten Türen und falzlosen Türen

Maschine links (fester Anschlag auf der linken Seite)

Gesamtbearbeitung in 3 Durchläufen:

Vertikale Kante: ca. 70 mm

Falzverleimung: ca. 60 mm

Schwerer Maschinensockel als Träger für die Aggregate

Antrieb für Vorschubgeschwindigkeiten von ca. 5–25 m/min, mechanisch stufenlos einstellbar

Förderkette mit Kunststoffplatten, ca. 80 mm breit, mit automatischer Zentralschmierung

Manuell höhenverstellbarer Anpressdruck mit 80 mm breitem Keilriemen

Einlaufband

1 horizontaler, manuell verstellbarer, unbeheizter Einlaufanschlag

1 steuerbare Vorfräseinheit, nicht schwenkbar, nicht nachlaufend

Leimauftragseinheit für den wahlweisen Einsatz von geraden Kanten oder Softforming durch Wechsel der Leimauftragsvorrichtung

Kantenmaterial:

Streifen: bis zu 1,3 mm

Coil-Material: 0,4–3 mm

Massivholzstreifen: 6 mm

Streifenlänge max.: 2550 mm

Streifenhöhe: 14–80 mm (abhängig vom Leimauftrag)

Manuelle seitliche Verstellung für pneumatisch verfahrbaren Leimauftrag

Manuelle Höhenverstellung von -15 mm bis +10 mm

1 Leimauftrag 0,8 l, max. Kantenhöhe 70 mm, gerade Kante mit pneumatischer Schnellverriegelung, Chem-Coat, elektronische Temperaturregelung

1 Heißleim-Auftrag 0,8 l mit Schnellverschluss, Kantenhöhe max. 80 mm, weiche Kante, Chem-Coat, mit Temperaturregelung und Steuereinheit für Streifen

1 automatische Quickmelt-Heißleimauftragseinheit

1 2-fach-Magazin für Kantenmaterial bis 3,0 mm Dicke, manuell auf das Einzelspulenmagazin montierbar

1 Falzform-Andruckzone zum Andrücken des Kantenmaterials an einen Falz mit:

einer Aktivierungseinheit mit 15 kW zur Reaktivierung des Kantenmaterials für die Falzformung

einem pneumatisch gesteuerten Formwerkzeug für die untere Falzkante

einem pneumatisch gesteuerten Formwerkzeug für die gesamte Falz

zusätzliche Andruckrollen für die Kantenbereiche mit Falz

einer elektropneumatischen Seitenverschiebungseinrichtung für die gesamte Druckzone

1 horizontale Verstellung mit mechanischer Digitalanzeige

1 Besäumaggregat für 2 Motoren, am Oberdruck montiert, zum Besäumen der Vorder- und Hinterkante bzw. des Leistenüberstands zum bündigen oder mit Fase besäumten Beschnitt

1 Fräseinheit für 2 Motoren mit Höhenabgleich, Seitenabgleich, zum bündigen Fräsen von unten und oben, um 30° schwenkbar

1 Fräseinheit für 2 Motoren mit Höhen- und Seitenabtastung, zum Feinfräsen von unten und oben, um 30° schwenkbar

Hinweis: Die technischen Daten und Beschreibungen entsprechen der damaligen Auftragsbestätigung. Die Angaben dienen lediglich zu Informationszwecken und sind nicht verbindlich
