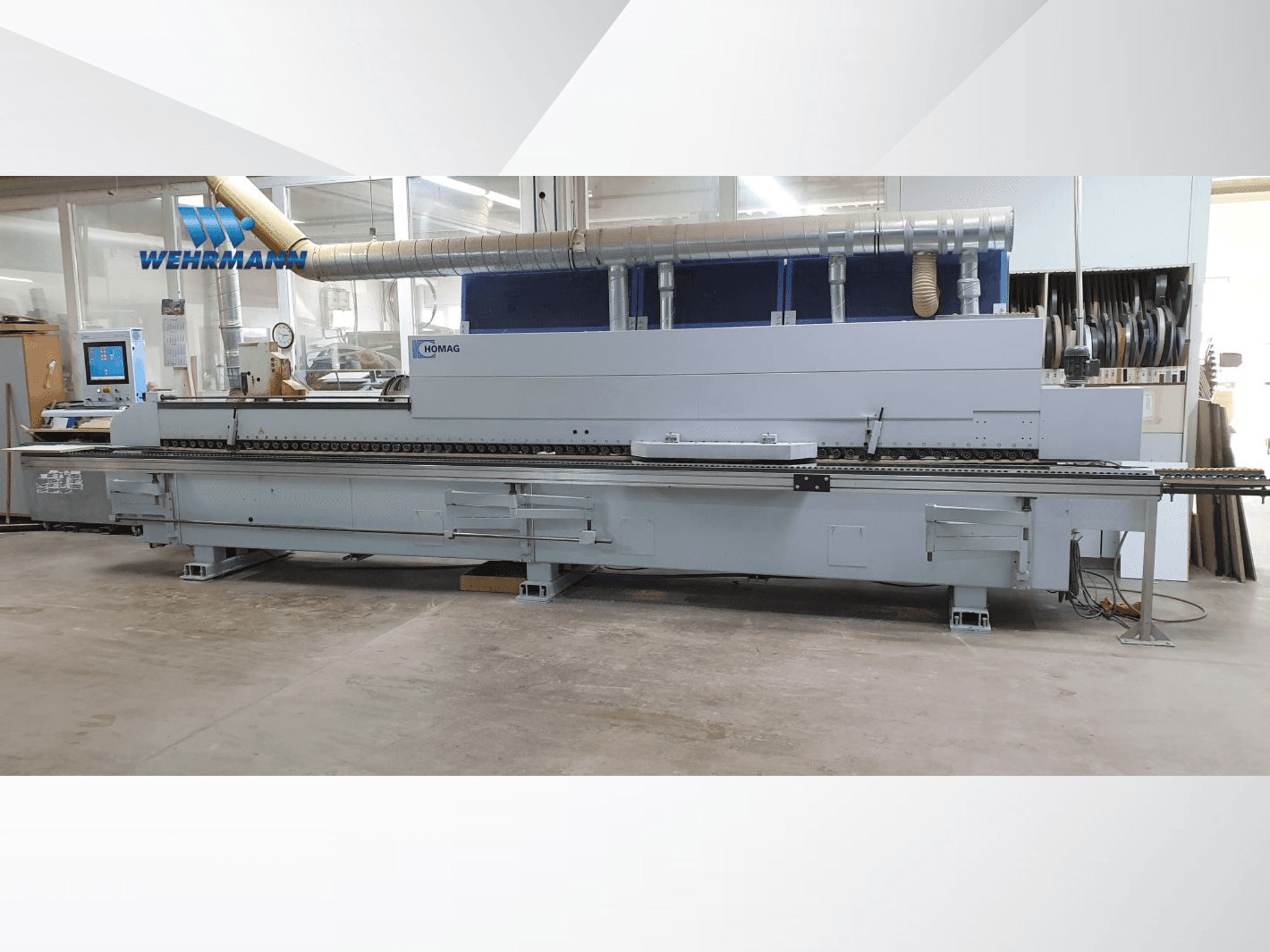

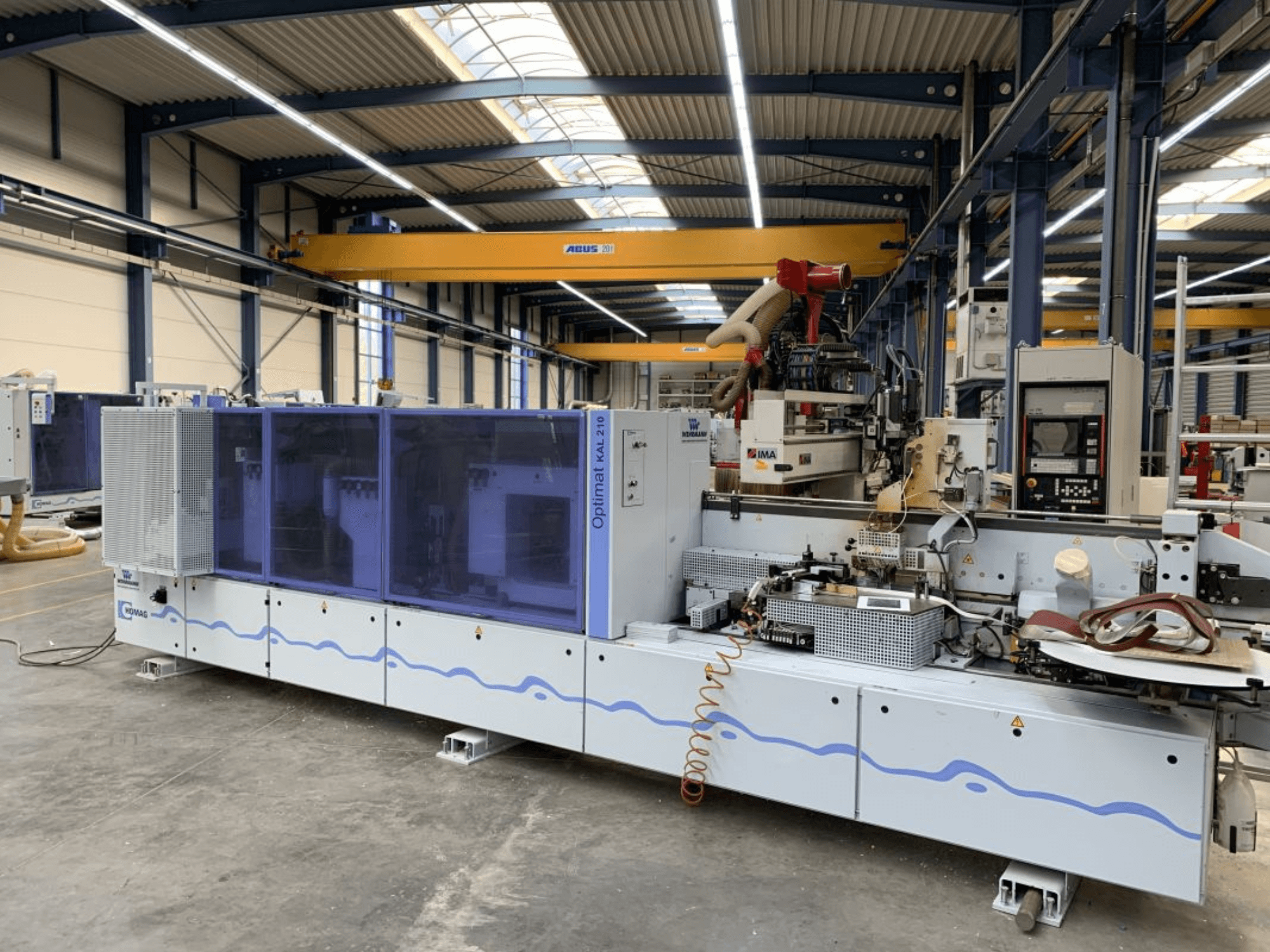

HOMAG - Optimat KAL210/6/A20/S2DE-EDG-HOM-2008-00001

Einseitige Kantenanleimmaschine

Marke: HOMAG

Typ: Optimat KAL210/6/A20/S2

Baujahr: 2008

Einseitige Kantenanleimmaschine

für gerade Werkstückkanten, zum Verleimen und zur Endbearbeitung

verschiedener Kantenmaterialien von der Rolle oder als Streifen,

bis zu einer Kantenstärke von 20 mm, im Längs- und Querdurchlauf.

Leistungssteuerung PC22

Moderne Steuerung auf Basis eines Windows-PCs

Technische Daten

- Vorschubgeschwindigkeit 18–25 m/min.

- Vorschubgeschwindigkeit beim Formfräsen FK11 max. 20 m/min.

- Werkstückdicke 8–60 mm

- Kantenbandstärke max. 0,4 – 20 mm

- Kantenmaterial (Rolle) 0,3 – 3 mm

Fugenfräseinheit

- 2 Motoren à 3 kW, 150 Hz, 9.000 U/min

zum Fräsen der Werkstückkante vor dem Verkleben

- elektropneumatische Steuerung beider Motoren

Verleimteil A20 – 2 Rollen

Quickmelt-Klebeeinheit

- Elektronische Temperaturregelung mit LED-Anzeige

Magazin für 1 Rolle, manuell

- für Massivkanten, Streifen und Rollen

- 1 Kantenvorschub

- 1 Rollenhalter

Druckzone C

- 1 angetriebene Vorpresswalze, Durchmesser 150 mm

- 6 Andruckwalzen, Durchmesser 70 mm

Kappaggregat HL84 / 0,8 kW

- 2 Motoren à 0,8 kW, 200 Hz, 12.000 U/min

- Motoren können manuell für Schrägschnitte geschwenkt werden

Bündigfräsen 1,5 kW

- 2 übereinander angeordnete Motoren, je 1,5 kW, 200 Hz, 12.000 U/min

Formfräsaggregat FK11 manuell

- Zur Bearbeitung der Kantenüberstände an der

Ober- und Unterkante des Werkstücks sowie zum

das Fräsen der Vorder- und Hinterkante des Werkstücks

Bandschleifaggregat gerade Kante KS 10

- Zum Schleifen von geraden Kanten und Massivholzkanten

Oszillierendes Schleifband

Manuell einstellbarer Schleifdruck

Profilschleifaggregat PS 10

- Unterbau-Schleifaggregat

Zum Schleifen von Profilen

Manuell einstellbarer Schleifdruck

Automatisierungspaket Fase/Radius KAL210/6/A20

- Automatische Einstellung des Vorschublineals

- Automatische Einstellung der Druckzone

- Pneumatische Umstellung von Fase auf Geradschnitt

- Pneumatische Verstellung der Besäummotoren für bündiges oder überstehendes Besäumen

- Pneumatische Verstellung der Vorfräseinheit für bündiges oder überstehendes Fräsen

- Automatische Umstellung von Fasen- auf Radiusfräsen für das Formfräsen

- Pneumatische Verstellung PN10 / FA11

- Elektronische Höhenverstellung

Hinweis:

Die technischen Daten und Beschreibungen entsprechen der damaligen Auftragsbestätigung. Die Angaben dienen nur zur Information und sind unverbindlich.
