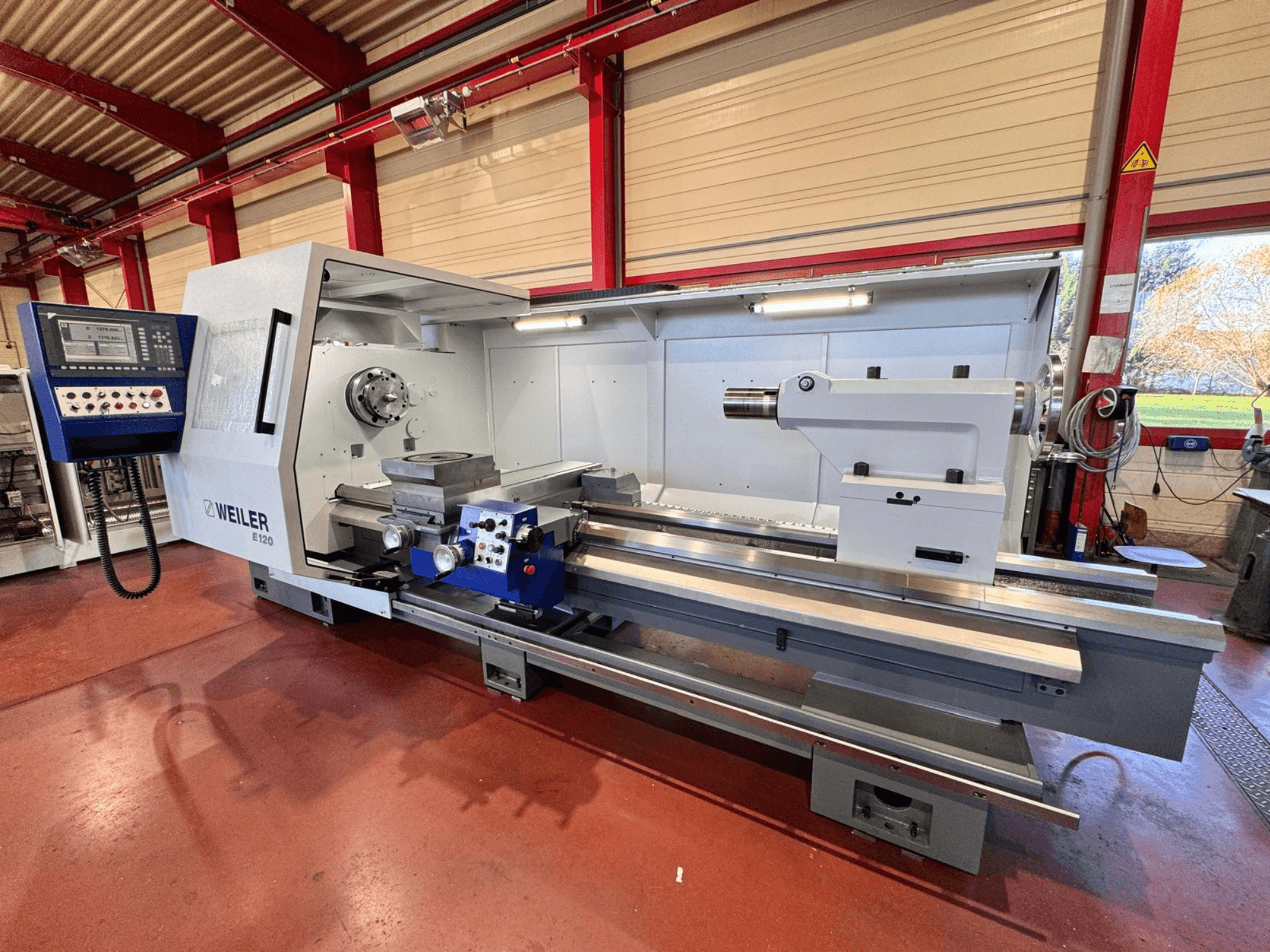

Weiler - E120x3000DE-TUR-WEI-2001-00002

• im Jahr 2025 komplett überholt

• Arbeitsbereich:

  • Achsabstand: 3000 mm

  • Höhe zwischen den Spitzen: 600 mm

  • Schwenkdurchmesser über Bett: 1200 mm

  • Schwenkdurchmesser über Querschlitten: 830 mm

  • Verfahrweg des Querschlittens: 590 mm

  • Führungslänge des Bettschlittens: 860 mm

  • Querschnitt des Drehwerkzeugs (H x B): 40 x 40 mm

  • Werkzeughalter: Parat Größe 4

• Drehspindel:

  • Spindelkopf DIN 55027 / 55026, Größe 15

  • Spindelbohrung: 165 mm

  • Hauptspindelkonus: metrisch 171

• Hauptantrieb:

  • Antriebsleistung (60 % / 100 % ED): 45 / 37 kW

  • Max. Spindeldrehmoment: 8000 Nm

  • Drehzahlbereich Getriebestufe 1: 1–280 U/min

  • Drehzahlbereich Getriebestufe 2: 4–900 U/min

• Reitstock:

  • Spindeldurchmesser: 140 mm

  • Hülsenhub: 300 mm

  • Innenkonus der Reitstockspindel: MK 6

• Maschinenabmessungen und Gewicht:

  • Gesamtlänge: 5400 mm (ohne Späneförderer), 6535 mm (mit Späneförderer)

  • Gesamtbreite: 2600 mm

  • Gesamthöhe: 2120 mm

  • Maschinengewicht: 11.500 kg

• Überholungsleistungen:

  • Härten und Schleifen aller Bettführungen

  • Schleifen der Reitstockführungen

  • Überholung der gesamten Bett- und Querschlittenbaugruppe (Schleifen/Schaben aller Führungsbahnen)

  • Erneuerung der Gleitbeläge des Bettschlittens

  • Erneuerung oder Neuauskleidung der Keilnuten und Bodenführungen

  • Erneuerung aller Abstreifer

  • Austausch aller Riemen

  • Überholung der Hauptspindelbaugruppe im Spindelstock

  • Erneuerung der X-Achse einschließlich der Lager

  • Erneuerung der Z-Achse einschließlich der Lager

  • Überholung der Reitstockhülse (Nachschleifen des MK 6-Kegels), Austausch von Spindel und Mutter

  • Einstellung des Werkzeugsystems

  • Austausch des Hauptspindelmotors

  • Prüfung der Hilfsmotoren (X- und Z-Achse)

  • Überholung der vorhandenen Sicherheitseinrichtungen (Schiebehaube/Backenschutz)

  • Austausch aller Dreh-, Kipp- und Endschalter

  • Austausch des Spindel- und Handrad-Encoders

  • Austausch der beweglichen Kabel und Kühlmittelschläuche im Arbeitsbereich

  • Austausch der Zentralschmieranlage

  • Erneuerung der Energieketten

  • Lackierung gemäß Spezifikation (Standard: strukturierter Basalt und Hellgrau)

  • Montage und geometrische Prüfung der Maschine gemäß DIN 8605

Zusatzausstattung

• 1x gebrauchtes Drehfutter Ø 630 mm mit verschiedenen Backen

• 1x gebrauchte Aufspannplatte Ø 1100

• 1x gebrauchte Lünette, max. Ø 300

• 1x gebrauchter Späneförderer
