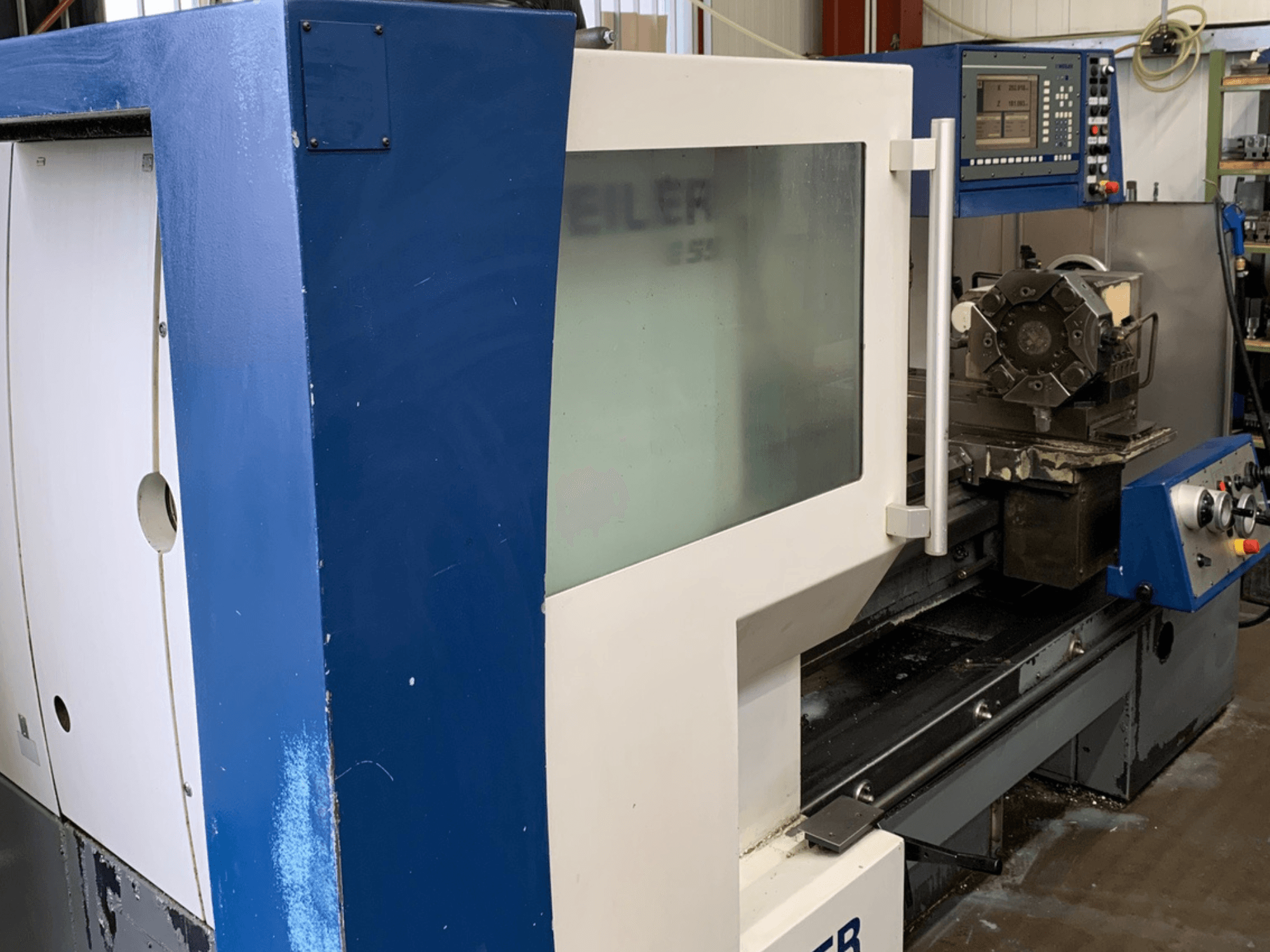

Weiler - E55X1000 DE-TUR-WEI-2007-00002

• Innenkonus: Metrisch 90

• Spindeldurchmesser im vorderen Lager: 120 mm

• Spindelbohrung: 83 mm

• Flanschdurchmesser: 500 mm

• Maximaler Drehdurchmesser: 315 mm

• Maximales Drehmoment: 1600 Nm

• Werkzeugsystem: Sauter 8-fach

• Anzahl der Werkzeugpositionen: 8

• Werkzeugschaftgröße: 32 x 25 mm

• Revolverschnittstelle: Capto C4

• Anzahl der Planschlitten: 1

• Achsabstand: 1100 / 2100 mm

• Drehlänge: 340 mm

• Reitstockkonus: MK 5

• Durchmesser der Reitstockpinole: 80 mm

• Hub der Reitstockpinole: 200 mm

• Maximaler Reitstockweg: 1000 / 2000 mm

• Drehzahlen im Dauerbetrieb (S1):
  Getriebestufe I: 89 U/min
  Getriebestufe II: 355 U/min

• Emissionspegel: 80 dB(A)

• Betriebsspannung: 400 V

• Steuerspannung: DC 24 V

• Anschlussleistung: 30 kVA

• Nennstrom: 43 A

• Frequenz: 50 Hz

• Hauptsicherungen: 50 A

• Bedingungshinweis: Die Kugelumlaufspindel in der Z-Achse verursacht Geräusche, aber die Maßgenauigkeit wird nicht beeinträchtigt.

Zusätzliche Ausrüstung

• Absauganlage
