TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Steuerungssystem: TX8i mit 64-Bit-RISC-Hochleistungsprozessor und zusätzlichem PLC-Hochleistungsprozessor, integrierter PC

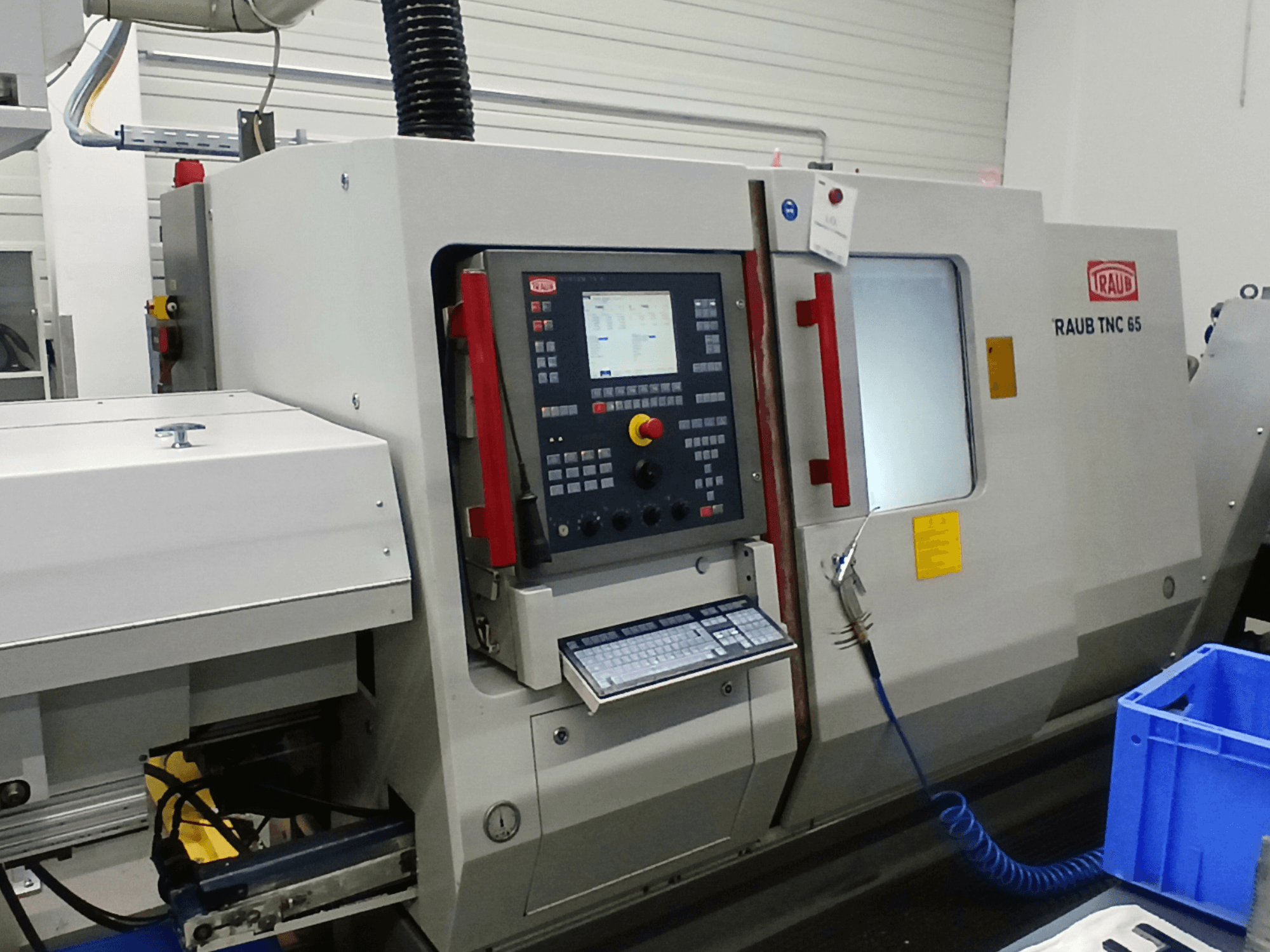

- TX8i-Steuerung mit TFT-Farbflachbildschirm und elektronischem Handrad
- Mehrbereichstransformator für 460V / 400V / 380V / 220V / 200V, 50 Hz
- Betriebsspannung der Maschine: 400V 50 Hz
- Betriebsspannung Zubehör: 230V 50 Hz
- Steuerspannung: 24V DC
- Konzipiert für die Bearbeitung von Metallen und Kunststoffen mit definierter Schneidkante
- Maximale Drehlänge: 450 mm
- Hauptspindelbohrung: 65 mm
- Spindel-Durchgangsbohrung: 65 mm
- Maximaler Spanndurchmesser je nach Spannzangensystem: 60 mm
- Durchmesser des vorderen Lagers: 66 mm
- Standard-Spannzange: DIN 6343
- Maximaler Spanndurchmesser: 65 mm
- Drehmoment der Hauptspindel: 230 Nm
- Hauptspindel C-Achse numerisch gesteuert
- Eilgang-/Vorschubgeschwindigkeit der X-Achse: 7,5 m/min
- Vorschubkraft der X-Achse bei 100% Einschaltdauer: 5000 N
- Kugelumlaufspindel der X-Achse: 32×5 mm
- Eilgang-/Vorschubgeschwindigkeit der Z-Achse: 10 m/min
- Vorschubkraft der Z-Achse bei 100% Einschaltdauer: 8000 N
- Kugelumlaufspindel der Z-Achse: 32×10 mm
- Eilgang-/Vorschubgeschwindigkeit der Y-Achse: 3 m/min
- Verfahrweg Y-Achse: ±35 mm
- Vorschubkraft der Y-Achse bei 100% Einschaltdauer: 8000 N
- Kugelumlaufspindel der Y-Achse: 25×5 mm
- Werkzeugstationen: 10 (14 optional)
- Größe des Werkzeughalters: Ø30×55 mm
- Alternative Werkzeughaltergröße: Ø25×48 mm
- Größe des Werkzeugschaftes: 20×20 mm
- Alternative Werkzeugschaftgröße: 16×16 mm
- Maximale Drehzahl der Gegenspindel: 4000 U/min
- Maximaler Spanndurchmesser der Gegenspindel: 65 mm
- Leistung der Gegenspindel: 11 kW
- Konstanter Leistungsbereich der Gegenspindel: 1:8
- Drehmoment der Gegenspindel: 210 Nm
- Eilgang/Vorschubgeschwindigkeit der Gegenspindel: 10 m/min
- Verfahrweg der Gegenspindel: 520 mm
- Vorschubkraft der Gegenspindel bei 100% Einschaltdauer: 6000 N
- Kugelumlaufspindel der Gegenspindel: 32×20 mm
- Gegenspindel C-Achse mit drehzahlsynchroner Steuerung
- Werkzeugantrieb Revolver 1: 3,1 kW, 4000 U/min
- Werkzeugantrieb Revolver 2: 3,1 kW, 4000 U/min
- Werkzeugüberwachung TX8i mit Verschleiß- und Bruchkontrolle über Achsmotorüberwachung
- Gewindeschneiden ohne Ausgleichsfutter
- TRAUB Polyform Software zur Fräsprogrammierung mit C-Achse (Stirn-, Längs-, Zylinderfläche)
- Ethernet-Netzwerkanschlussvorbereitung mit RJ45-Schnittstelle
- Z/V-Achse Gegenspindel-Software mit definierter Endlage (Planübergabe)
- Druck des Hydrauliksystems: 70 bar
- Fassungsvermögen Hydrauliktank: 70 l
- Druck der Kühlmittelpumpe: 12 bar
- Fassungsvermögen Kühlmitteltank mit Späneförderer: 435 l
- Elektrischer Anschlusswert: 39 kW
- Maschinengewicht mit Gegenspindel und Schaltschrank: 5200 kg
- Geräuschpegel: 73 dB(A)
- Zulässige Umgebungstemperatur: 5-40 °C
- Maximale relative Luftfeuchtigkeit bei 40 °C: 50 %
- Arbeitsbereich Revolverabschnitt: 450 mm
- Arbeitsbereich bis zur Gegenspindel: 520 mm
- Gesamter Arbeitsbereich: 728 mm
- Mindestabstand F zur Gegenspindelkontur: 127 mm

- Die Maschine hat eine Y-Achse am Revolver 1, aber nicht am Revolver 2

Zusätzliche Ausstattung

- Werkstückentladevorrichtung mit Greifer im Revolver 2
- Scharnierband-Späneförderer, Abwurfhöhe 1200 mm
- Hochdruck-Kühlmittelanlage mit programmierbaren Druckstufen 20 / 5 bar
- Vorbereitung für Absaug- und Filteranlage, Anschluss Ø200 mm, Steckdose 400V
- Stangenlader-Schnittstellenvorbereitung DNH 61
