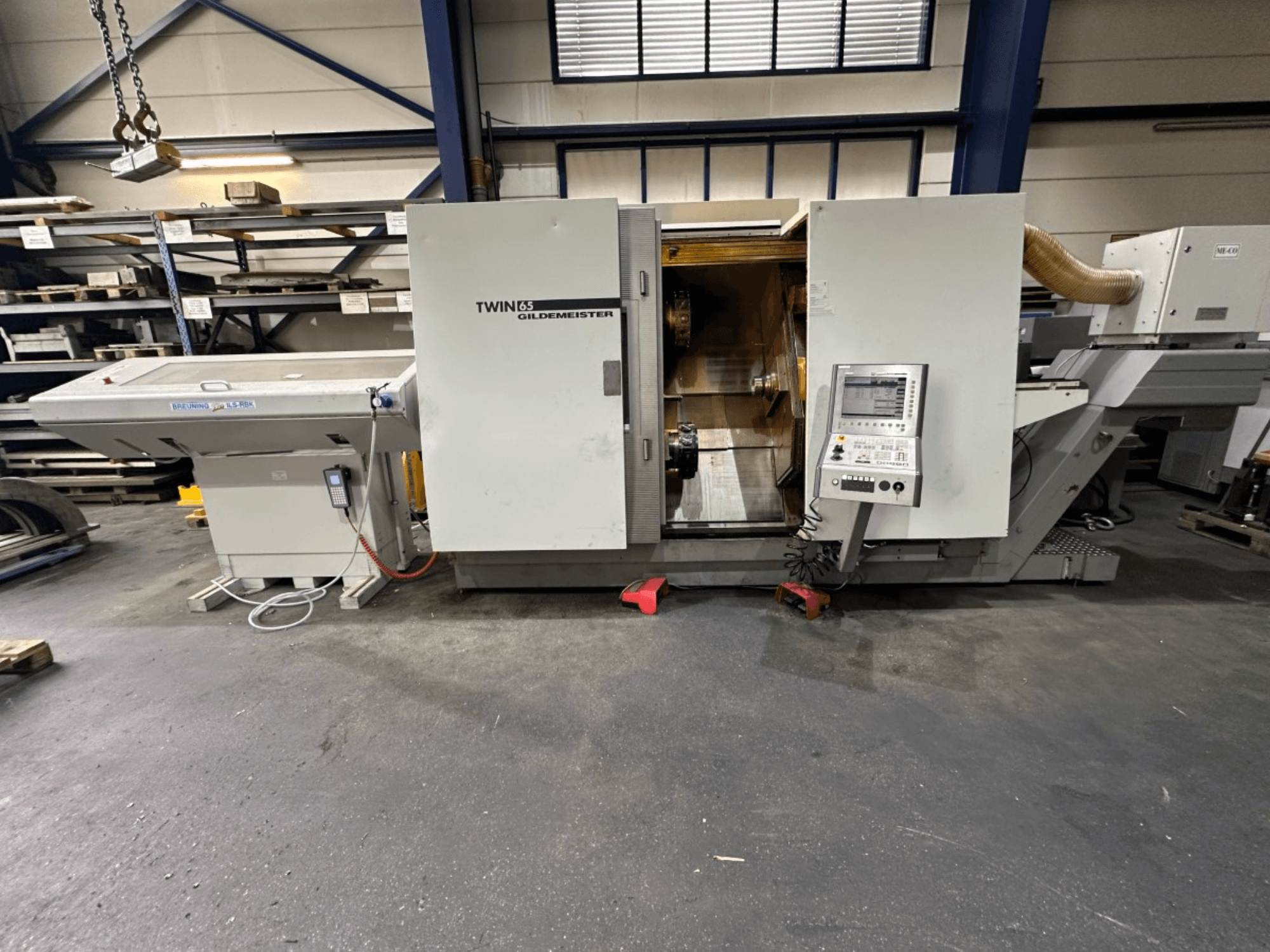

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Maschinenausführung: 60° Schrägbett

• Führungen: Rollenführungen

• Maximaler Drehdurchmesser: 250 mm

• Maximaler Drehdurchmesser (Standard): 120 mm

• Maximale Drehlänge: 900 mm

• Verfahrweg X1 (Oberschlitten): 300 mm

• Z1-Verfahrweg (oberer Schlitten): 650 mm

• Y1-Verfahrweg (optional): ±40 mm

• X2-Verfahrweg (unterer Schlitten): 180 mm

• Z2-Verfahrweg (unterer Schlitten): 650 mm

• X3-Verfahrweg (Gegenspindel): 175 mm

• Z3 Verfahrweg (Gegenspindel): 670 mm

• Größe des Hauptspindelfutters: 175 / 200 mm

• Maximaler Stangendurchmesser (ohne Reduzierrohre): 62 / 65 mm

• Durchmesser der Spindelbohrung: 79 mm

• Durchmesser der Spindelnase: 170 mm

• Durchmesser der Spannzange: 66 mm

• Durchmesser des vorderen Lagers: 120 mm

• Leistung der Hauptspindel (40/100% ED): 35 / 25 kW

• Drehzahlbereich der Hauptspindel: bis zu 5000 U/min

• Hauptspindeldrehmoment (40/100% ED): 370 / 270 Nm

• Art des Spindelantriebs: AC-Motor mit integriertem Spindelmotor

• C-Achse: Integriert für orientiertes Anhalten und Konturieren

• Drehzahl der C-Achse: 2000 U/min

• Haltemoment der C-Achse: 270 Nm

• Leistung der Gegenspindel (40/100% ED): 26 / 21 kW

• Drehzahlbereich der Gegenspindel: bis zu 5000 U/min

• Gegenspindel-Drehmoment (40/100% ED): 290 / 230 Nm

• Drehzahl der C-Achse (Gegenspindel): 2000 U/min

• Haltemoment der C-Achse (Gegenspindel): 230 Nm

• Eilgang X/Z (Schlitten 1): 30 / 30 m/min

• Vorschubkraft X/Z (Schlitten 1): 4,0 / 7,0 kN

• Positionierauflösung X/Z: 0,0005 mm

• Motordrehmoment X/Z: 6 / 10,5 Nm

• Motordrehzahl X/Z: 3000 U/min

• Kugelgewindesteigung X/Z: 20x32 / 20x40 mm

• Eilgang X/Y/Z (mit Y-Achse): 30 / 15 / 30 m/min

• Vorschubkraft X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Positionierauflösung X/Y/Z: 0,0005 mm

• Motordrehmoment X/Y/Z: 6 / 6 / 10,5 Nm

• Motordrehzahl X/Y/Z: 3000 U/min

• Kugelgewindesteigung X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Eilgang X/Z (Schlitten 2): 30 / 30 m/min

• Vorschubkraft X/Z (Schlitten 2): 4,0 / 7,0 kN

• Positionierauflösung X/Z (Schlitten 2): 0,0005 mm

• Motordrehmoment X/Z (Schlitten 2): 6 / 10,5 Nm

• Motordrehzahl X/Z (Schlitten 2): 3000 U/min

• Kugelgewindesteigung X/Z (Schlitten 2): 20x32 / 20x40 mm

• Eilgang X/Z (Gegenspindelschlitten): 15 / 30 m/min

• Vorschubkraft X/Z (Gegenspindelschlitten): 4,0 / 7,0 kN

• Positionierauflösung X/Z (Gegenspindel): 0,0005 mm

• Motordrehmoment X/Z (Gegenspindel): 10,5 / 10,5 Nm

• Motordrehzahl X/Z (Gegenspindel): 3000 U/min

• Kugelgewindesteigung X/Z (Gegenspindel): 10x32 / 20x40 mm

• Anzahl der Werkzeugstationen: 12

• Werkzeughalter: VDI 30

• Werkzeugwechsler Typ: Revolverkopf

• Werkzeugschaftgröße (DIN 69880): 30 / 40 mm

• Anzahl der angetriebenen Werkzeugstationen: 12

• Angetriebene Werkzeuge: alle 12 Stationen sind für angetriebene Werkzeuge geeignet

• Angetriebene Werkzeugleistung (40/100% ED): 11,7 / 8,4 kW

• Drehmoment des angetriebenen Werkzeugs (40/100% ED): 28 / 20 Nm

• Drehzahl angetriebener Werkzeuge: bis zu 4000 U/min

• Reitstockhub (optional): 300 mm

• Reitstockkraft: 150 / 630 daN

• Spitzenweite: MK 4

• Fassungsvermögen Hydrauliktank: 20 l

• Leistung der Hydraulikpumpe: 2,2 kW

• Hydraulischer Druck max: 90 bar

• Spanndruck Hauptspindel: 80 bar

• Spanndruck Gegenspindel: 70 bar

• Spanndruck Reitstock: 50 bar

• Fassungsvermögen Kühlmittelbehälter: 250 l

• Leistung der Kühlmittelpumpe: 1,7 kW

• Kühlmitteldurchflussmenge bei 6 bar: 20 l/min

• Elektrischer Anschluss/Gesamtleistung: 65 kVA

• Betriebsspannung: 400 V

• Frequenz: 50 Hz

• Absicherung: 125 A

• Spannungstoleranz: +6% / -10%

• Länge der Maschine: 5032 mm

• Tiefe der Maschine: 3048 mm

• Höhe der Maschine: 2445 mm

• Gewicht der Maschine: 10000 kg

• Geräuschpegel während der Bearbeitung: 77 dB(A)

• Geräuschpegel im Leerlauf: 78 dB(A)

Zusätzliche Ausstattung

• Messtaster

• Späneförderer

• Innere Kühlmittelzufuhr
