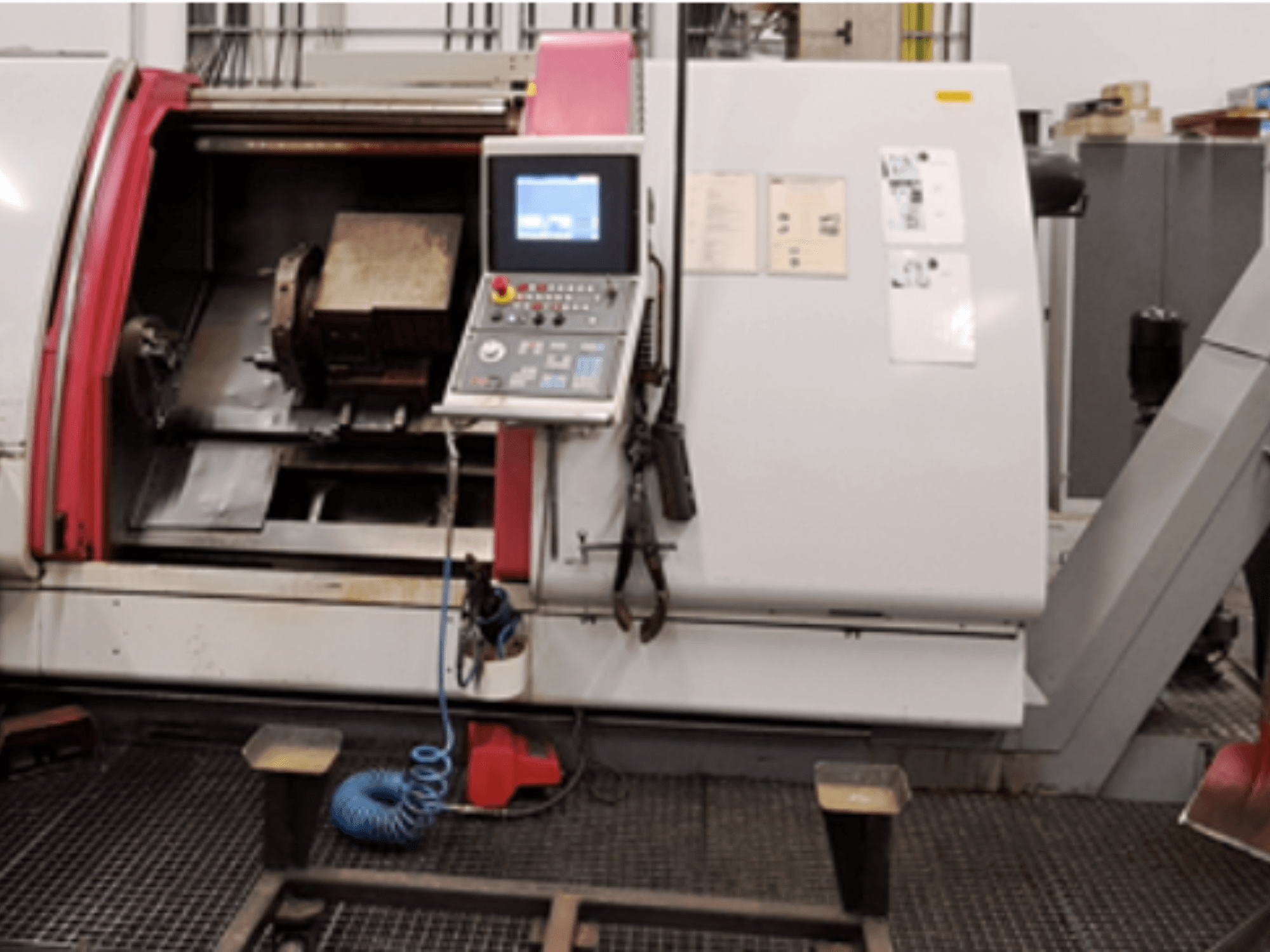

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Max. Schwenkbereich über Bett / Schieber: 680 mm / 670 mm

- Max. Drehdurchmesser über Stirnschlitten: 455 mm

- Max. Drehlänge: 1097 mm / 2097 mm

- Spindelkopf-Flansch: 220 mm (Größe 220h5)

- Spindelbohrung: 107 mm

- Durchmesser des vorderen Spindellagers: 140 mm

- Max. Spannfutterdurchmesser: 315 mm / 400 mm

- Konus des Reitstock-Spindelrohrs: MK 5 / MK 6

- Durchmesser der Reitstockhülse: 120 mm

- Hub der Reitstockhülse: 120 mm

- Werkzeugsystem: Scheibenrevolver

- Anzahl der Schlittenpaare: 1

- Anzahl der Stirnschlitten: 1

- Längshub: 1097 mm / 2097 mm

- Querschlittenhub: 320 mm

- Max. Drehmoment: 650 Nm / 2000 Nm

- Vorschubkraft (Längs / Quer): 15.000 N / 8.000 N

- Eilgang (Längs / Quer): 30 m/min / 24 m/min

- Vorschubgeschwindigkeitsbereich: 0,5 – 5000 mm/min

- Typ des Hauptantriebsmotors: B3

- Motor für X-Vorschubantrieb: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3000 U/min, IP64)

- Motor des Z-Längsvorschubantriebs: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 U/min, IP64)

- Schmiermotor: Vögele 113.50.000701C (0,13 kW, 2.200 U/min, IP44)

- Hydraulikmotor: 2,2 kW, 1450 U/min, IP54

- Anschlussleistung / Leistungsbedarf: 58 kVA

- Spannung: 400 V

- Frequenz: 50 Hz

- Stromstärke: 85 A

- Sicherungswert: 100 A

- Steuerspannung: 230 V AC / 24 V DC

- Platzbedarf: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Maschinengewicht: 8.700 kg / 10.000 kg

- Zusatzausstattung: Späneförderer mit Spänebehälter, Kühlmittelsystem, Abluftfilteranlage (IFM)
