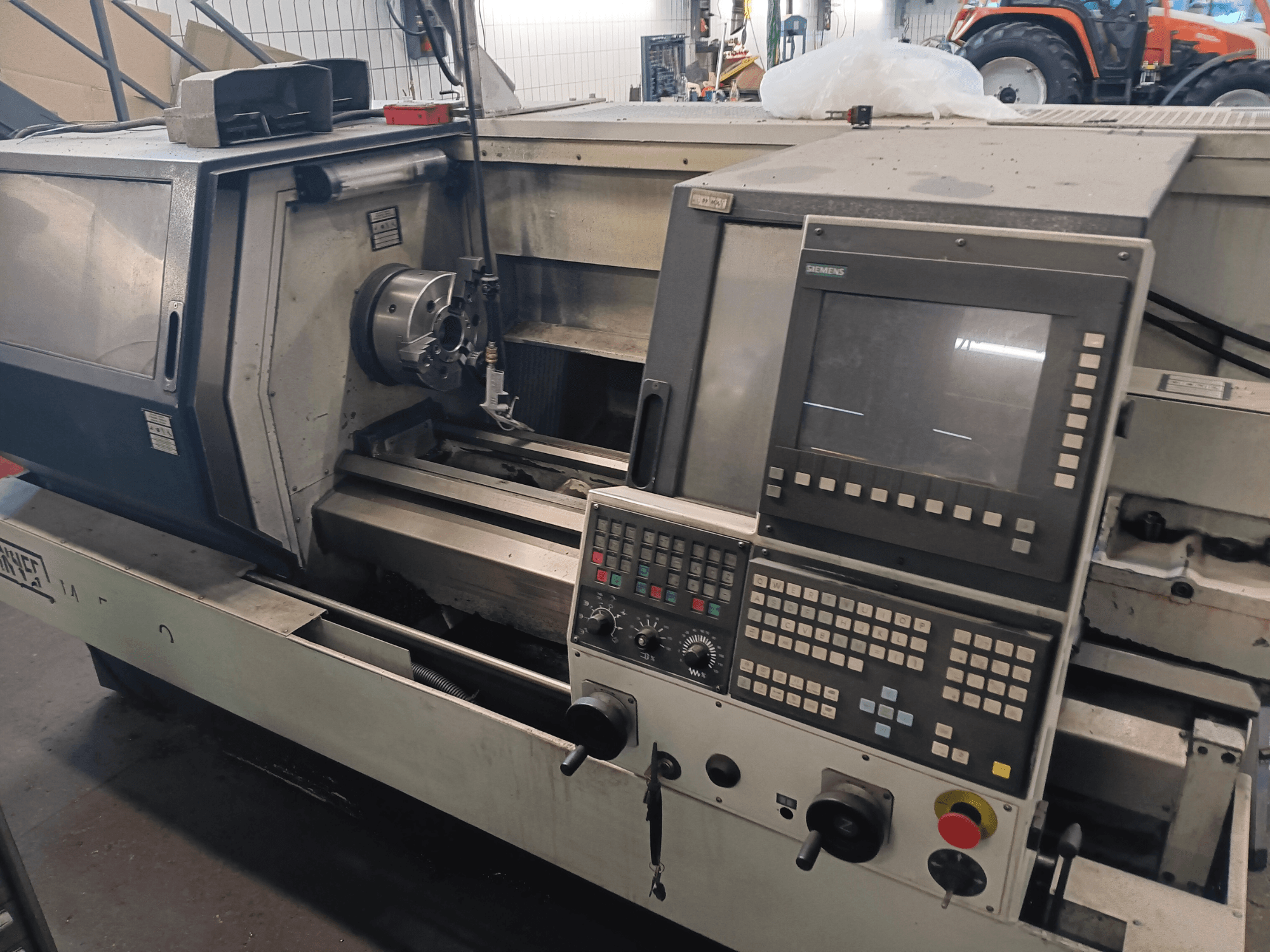

Dieser 3-Achsen SPINNER MT 500/1000 AT wurde im Jahr 2000 hergestellt. Sie verfügt über einen X-Achsen-Verfahrweg von 210 mm und einen Z-Achsen-Verfahrweg von 930 mm. Die Maschine verfügt über eine robuste Tischgröße von 520 x 900 mm mit einer Tragfähigkeit von 400 kg. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie die SPINNER MT 500/1000 AT Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: SPINNER
- jahr: 2000
- MODELL: MT 500/1000 AT
- Produktionsstunden: 27218
- anwendungstyp: Drehen
- Standort: Deutschland
- maschinentyp: Horizontal-Drehmaschine
- Marke Steuergerät: HEIDENHAIN
Technische Daten - SPINNER MT 500/1000 AT
Steuerung
- Steuerungshersteller: HEIDENHAIN
- Steuerungsmodell: TNC 410/426
Maße
- Maschinengewicht: 2300 kg
Bewegung
- C-Achse: 360°
- Anzahl der Achsen: 3
- X-Achsen-Verfahrweg: 210 mm
- Z-Achsen-Verfahrweg: 930 mm
Technische Spezifikation
- Gegenspindel: Nein
- Angetriebene Werkzeuge: Nein
- Positioniergenauigkeit: 3 µm
- Spindeldrehzahl: 3600 RPM
- Werkzeugaufnahme: SK 40
Zusätzliche Informationen
Maschine/Mechaniker MT500-1000
Verfahrweg X-Achse: 210 mm
Verfahrweg Z-Achse (Multifix-Halter + manuelles Spannfutter): 930 mm
Verfahrweg Z-Achse (Multifix-Halter + hydr. Spannfutter): 930 mm
Verfahrweg Z-Achse (Revolver + manuelles Spannfutter): 930 mm
Verfahrweg Z-Achse (Revolver + hydr. Spannfutter): 930 mm
Verfahrweg C-Achse: 360 Grad
Spindeldurchlass 45 mm mit hydraulischem Futter: 3600 U/min
Spindeldurchlass 57 mm mit Handspannfutter: 3600 U/min
Werkzeugsystem Haase-Schnellwechselhalter: 1 Werkzeugeinheit
Werkzeugsystem Revolver VDI 30: 12 Werkzeugeinheiten
Kugelgewindesteigung in X: 5 mm
Kugelgewindesteigung in Z: 10 mm
Eilgang X: 15000 mm/min
Eilgang Z: 20000 mm/min
Vorschubgeschwindigkeit X + Z: 0-4000 mm/min
Vorschubkraft X-Achse: 1382 daN
Vorschubkraft Z-Achse: 609 daN
Zugkraft Hohlspannzylinder: 145 daN/bar
Manuelles Spannfutter Ø 200mm: 3 Backen
Hydraulisches Spannfutter Ø 210mm: 3 Backen
Volumen Kühlmittelbehälter: 75 l
Durchflussmenge der Kühlmittelpumpe: 30 l/min
Druck der Kühlmittelpumpe: 1,4 bar
Max. Positionsstreuung: 3 µm
Max. Umkehrspiel: 2 µm
Positionierunsicherheit: 2 µm
Max. Rundheitsfehler am Werkstück: <= 1,5 µm
Max. Ebenheitsabweichung: <= 1,5 µm
Reitstockpinole Ø: 80 mm
Hub der Reitstockpinole: 120 mm
Morsekegel-Aufnahme: MT 4
Anpressdruck der Pinole: 27,75 daN/bar
Länge x Breite x Höhe: 2,7 x 1,6 x 1,8 m
Aufstellfläche: 4.3 m2
Gewicht: 2300 kg
Steuerungssystem: Siemens 810D
Betriebsspannung: 400 V
Netzfrequenz: 50/60 Hz
Steuerspannung: 24 DC
Anschlussleistung: 16 KW
Elektrischer Anschluss: TN / TT / IT
Spindelbetrieb S1/S6: 9/11 KW
Vorschubmotoren X/Z: 3,5 KW
Hydraulische Komponenten: Parker
Steuerventile: ISO1
Ölnebelschmierung Füllmenge: 50 ml
Max. Betriebsdruck: 30 bar
Min. Betriebsdruck: 6 bar
Max. Spindeldrehmoment: 115/153 Nm
Steuergerät: Siemens (sichtbar im Interface)
Zusätzliche Ausstattung
Benz Hochgeschwindigkeitsspindel (bis zu 25.000 U/min)
Schraubstock
Spannfutter
Fräser
Platten
Gewindebohrerhalter
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
