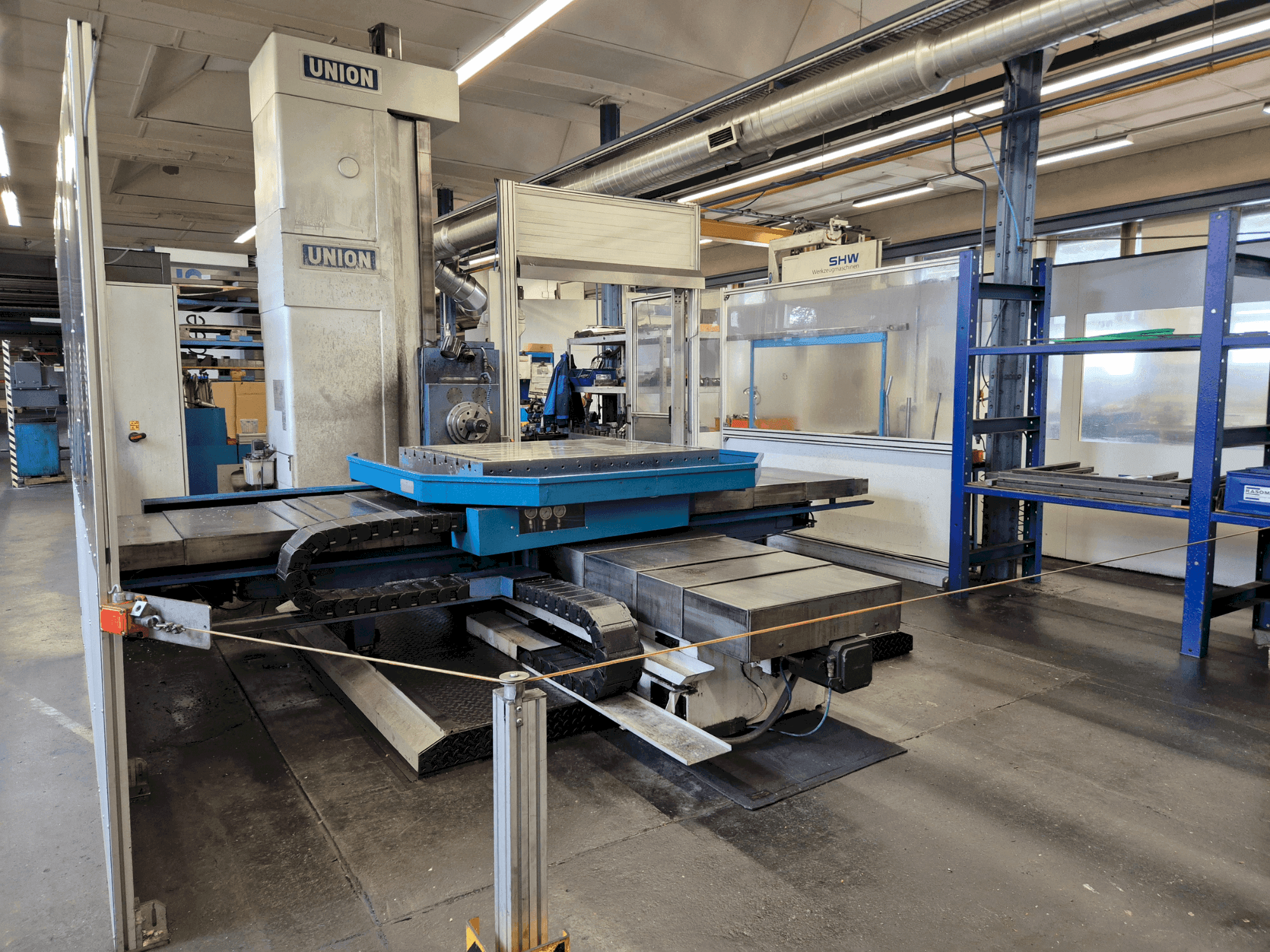

Frontansicht der UNION T105  Maschine

UNION - T105DE-MIL-UNI-1999-00001

69.000 €
GINDUMAC Preis
(Ex works)
Erhalten Sie ein offizielles Angebot
Maschine besichtigen
gegenangebot abgeben
PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

sales contact

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

whatsapp
Über Whatsapp kontaktieren
In Originalsprache anzeigen

Dieses horizontale Bearbeitungszentrum UNION T105 wurde im Jahr 1999 hergestellt. Es verfügt über einen Arbeitsraum mit einer Bearbeitungshöhe von 1600 mm, einer Breite von 2000 mm und einer Tischlängsverschiebung von 1600 mm. Der Bohrspindeldurchmesser beträgt 105 mm, und es ist mit einer Heidenhain TNC 426 Steuerung ausgestattet. Der Tisch ist um 360° schwenkbar und hat eine Neigung von 1°. Erwägen Sie die Möglichkeit, dieses horizontale Bearbeitungszentrum UNION T105 zu kaufen. Kontaktieren Sie uns für weitere Informationen.

Übersicht

  • Hersteller: UNION
  • jahr: 1999
  • MODELL: T105
  • anwendungstyp: Fräsen
  • Standort: Deutschland
  • maschinentyp: Horizontal-Bearbeitungszentrum
  • Marke Steuergerät: HEIDENHAIN

Technische Daten - UNION T105

Steuergerät

  • Hersteller: HEIDENHAIN
  • Modell: TNC 426

Hauptantrieb

  • Anzahl der Achsen: 3

Bewegung

  • X-Achse Bewegung: 1600 mm
  • Y-Achse Bewegung: 2000 mm
  • Z-Achse Bewegung: 1600 mm

Zusätzliche Informationen

    Maschinenvorteile

    • Technische Maschinenvorteile:
      • - Bewegung der bohrspindel w-achse: 710 mm
      • - Aufspannfläche: 1200 x 1500 mm
      • - Schwenkbarkeit: 360°/ 1° neigung
      • - Positionier- und wiederholgenauigkeit: +/- 0. 025 mm
      • - Vierseitige bearbeitung: möglich

    Zusätzliche Informationen

    • - Maschine noch unter Strom / Y-Achse (Vertikalbewegung) 1600mm/ W-Achse (Bohrspindelbewegung) 700mm/ Niedrigste Position der Bohrspindelmitte über der Tischmitte 0mm/ max. Vorschubkraft Y 16000 kN/ max. Vorschubkraft W16000 kN/ Vorschubgeschwindigkeit 2...4000 mm/min/ Eilganggeschwindigkeit Y 6 m/min/ Eilganggeschwindigkeit W 4 m/min/ Bohrspindeldurchmesser105mm/ Anzahl der Getriebestufen 2/ Drehzahlbereich I. Getriebestufe min-¹5...630/ Drehzahlbereich II. Getriebestufemin-¹631...2000/ Hauptantriebsleistung (S1-Betrieb) 22kW/ max. Drehmoment an der Spindel (S1-Betrieb) 1327 Nm/ max. Drehmoment an der Spindel (S6-Betrieb, 60% ED) 2000 Nm/ Platzbedarf, L x B x H mm siehe Aufstellplan/ Nettogewicht (obige Ausführung) ca. 17 200 kg/ Anschlusswerte, elektrisch: Gesamtleistung 63 kVa/ Vorsicherung A125/ Nennstrom A92/ Querschnitt der Zuleitung 50 mm²/ Betriebsspannung, Maschine/Schaltschrank/Steckdosen 400/230V +6/-10%/ Frequenz Hz50/ Steuerspannung 24V ±10%/ Anschluss Schaltschrankbeleuchtung und Steckdose A 10/ Schutzart Maschine IP 54/ Schutzart SchaltschrankIP 54/ Y-Achse (Vertikale Bewegung) 1600mm/ W-Achse (Bohrspindelbewegung) 700mm/ Niedrigste Position der Bohrspindelmitte über der Tischmitte 0mm/ max. Vorschubkraft Y 16000kN/ max. Vorschubkraft W 16000kN/ Vorschubgeschwindigkeit 2...4000 mm/min/ Eilganggeschwindigkeit Y 6 m/min/ Eilganggeschwindigkeit W 4 m/min/ Bohrspindeldurchmesser 105mm/ Anzahl der Getriebestufen 2/ Drehzahlbereich I. Getriebestufe min-¹5...630// Geschwindigkeitsbereich II. Getriebestufe min-¹631...2000/ Leistung des Hauptantriebs (S1-Betrieb) max. 22kW/ Drehmoment an der Spindel (S1-Betrieb) 1327 Nm max./ Drehmoment an der Spindel (S6-Betrieb, 60% ED) 2000 Nm

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
