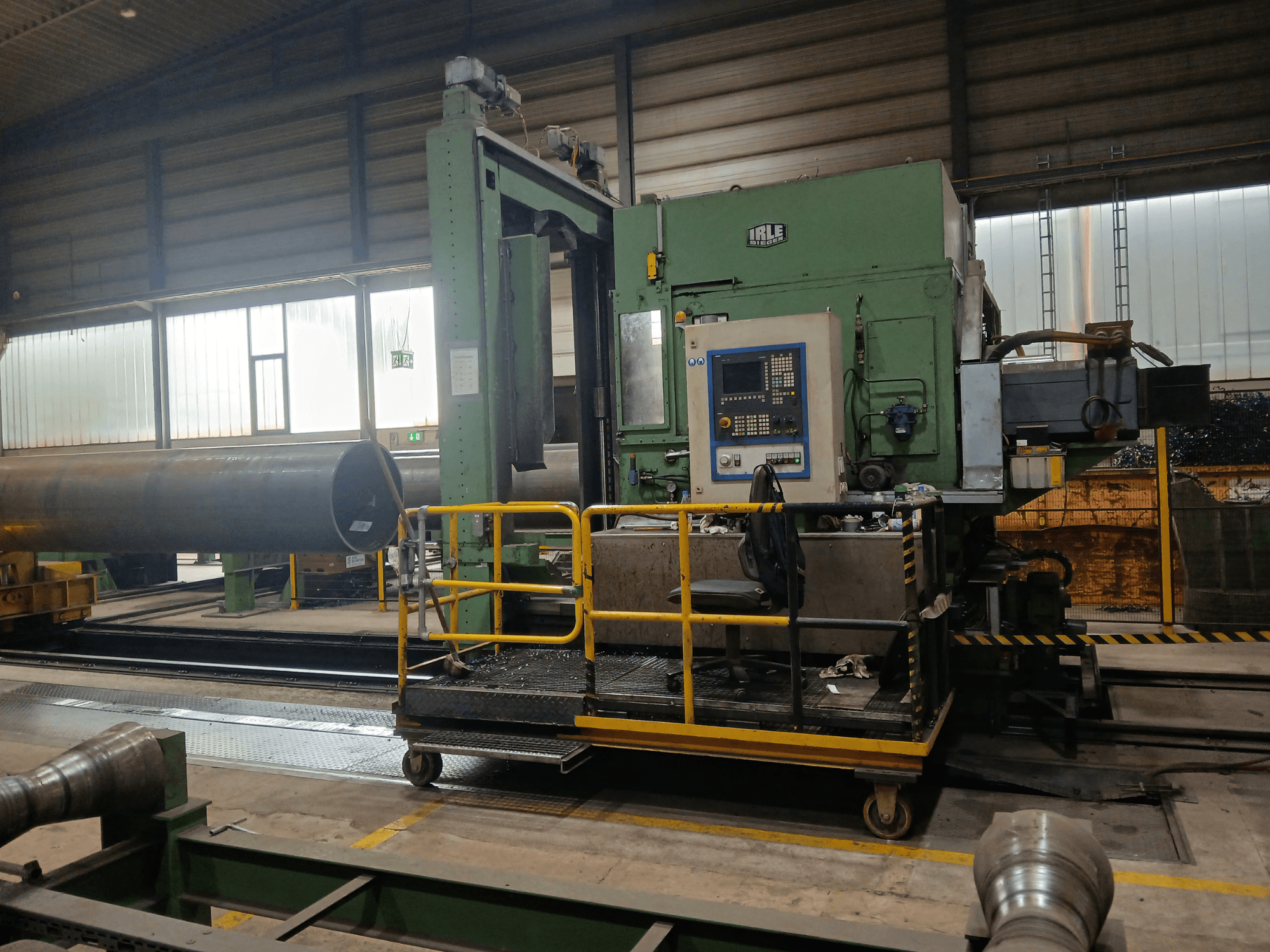

Horizontales Bearbeitungszentrum, Baujahr 2004. Diese CNC-Maschine vom Typ IRLE IRD 1600 bietet eine maximale Bearbeitungsfähigkeit für Rohrdurchmesser von 1.625 mm und eine maximale Rohrlänge von 13.200 mm. Sie unterstützt eine maximale Rohrwandstärke von 70 mm und kann Rohrgewichte von bis zu 250 kN verarbeiten. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie die von uns zum Verkauf angebotene CNC-Maschine IRLE IRD 1600 in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: IRLE
- jahr: 2004
- MODELL: IRD 1600 CNC
- anwendungstyp: Fräsen
- Standort: Deutschland
- maschinentyp: Horizontal-Bearbeitungszentrum
Technische Daten - IRLE IRD 1600 CNC
Bewegung
- Anzahl der Achsen: 2
- X-Achsen-Verfahrweg: 650 mm
- Z-Achsen-Verfahrweg: 800 mm
Technische Spezifikation
- Spindelleistung: 100 kW
- Spindeldrehzahl: 105 RPM
Zusätzliche Informationen
- Max. zu bearbeitender Rohrdurchmesser: 1.625 mm
- Min. zu bearbeitender Rohrdurchmesser: 406 mm
- Max. zu bearbeitende Rohrlänge: 13.200 mm
- Min. zu bearbeitende Rohrlänge: 6.000 mm
- Min. Rohrwandstärke: 12 mm
- Max. Rohrwandstärke (Kopierverfahren): ca. 40 mm
- Max. Rohrwandstärke (CNC-Bearbeitung): 70 mm
- Max. tragfähiges Rohrgewicht: 250 kN
- Höhe zwischen Hallenboden und Rohreinlauf: 800 mm
- Gesamtlänge der Maschine: ca. 24.000 mm
- Gesamtbreite der Maschine: ca. 4.100 mm
- Gesamthöhe vom Boden bis zur Oberkante des Spannbacken: 5.000 mm
- Gesamtgewicht der Maschine: ca. 700 kN
- Betriebsspannung: 400 V, 3-phasig, 50 Hz
- Steuerspannung: 220 V DC / 50 Hz
- Nennbetriebsstrom: 400 A
- Zwischenbett – Bettlänge: ca. 3.950 mm
- Zwischenbett – Bettbreite: ca. 1.800 mm
- Zwischenbett – Bettlänge: ca. 600 mm
- Zwischenbett – Verfahrgeschwindigkeit auf den Fundamentschienen: 500 – 5.000 mm/min
- Zwischenbett – Leistung des Antriebsmotors: 5,5 kW
- Spindelstock – Drehzahlbereich der Aufspannplatte: 7 – 105 min⁻¹
- Spindelstock – Motordrehzahlen: 300 – 4.500 min⁻¹
- Spindelstock – Motorleistung: 100 kW
- Spindelstock – Motorleistung (S1-Betriebsart): 105 kW
- Spindelstock – Max. Drehmoment der Spannplatte (S1-Betrieb): 33.000 Nm
- Spindelstock – Kennzahlendrehzahl: 27 min⁻¹
- Spindelstock – Hauptspindeldurchmesser (vordere Lager): 300 mm
- Spannplatte (X-Achse) – Durchmesser der Spannplatte: ca. 1.950 mm
- Spannplatte (X-Achse) – Verfahrweg des NC-Werkzeugträgers: ca. 650 mm
- Spannplatte (X-Achse) – Vorschubgeschwindigkeit der Werkzeugaufnahme (stufenlos einstellbar): 0,5 – 1.500 mm/min
- Spindelplatte (X-Achse) – Max. erreichbare Vorschubkraft: 25 kN
- Vorschubgetriebe (Z-Achse) – Vorschubweg des Spindelstocks auf dem Maschinenbett: 800 mm
- Vorschubgetriebe (Z-Achse) – Vorschubgeschwindigkeit (stufenlos regelbar über AC-Servomotor): 0,5 – 200 mm/min
- Vorschubgetriebe (Z-Achse) – Eilganggeschwindigkeit: 1.500 mm/min
- Vorschubgetriebe (Z-Achse) – Vorschubkraft: 30 kN
- Vorschubgetriebe (Z-Achse) – Drehmoment des Vorschubmotors: 27 Nm
- Rohrspann-Längsstützen – Spannbereich: 406 – 1.625 mm
- Rohrspann-Lünetten – Tragfähigkeit pro Lünette: 150 kN
- Rohrspann-Lünetten – Einstellbare Spannkraft: 10 – 200 kN
- Rohrspann-Lünetten – Max. Verstellgeschwindigkeit der zentral verfahrbaren Spannquerstangen: 600 mm/min
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
