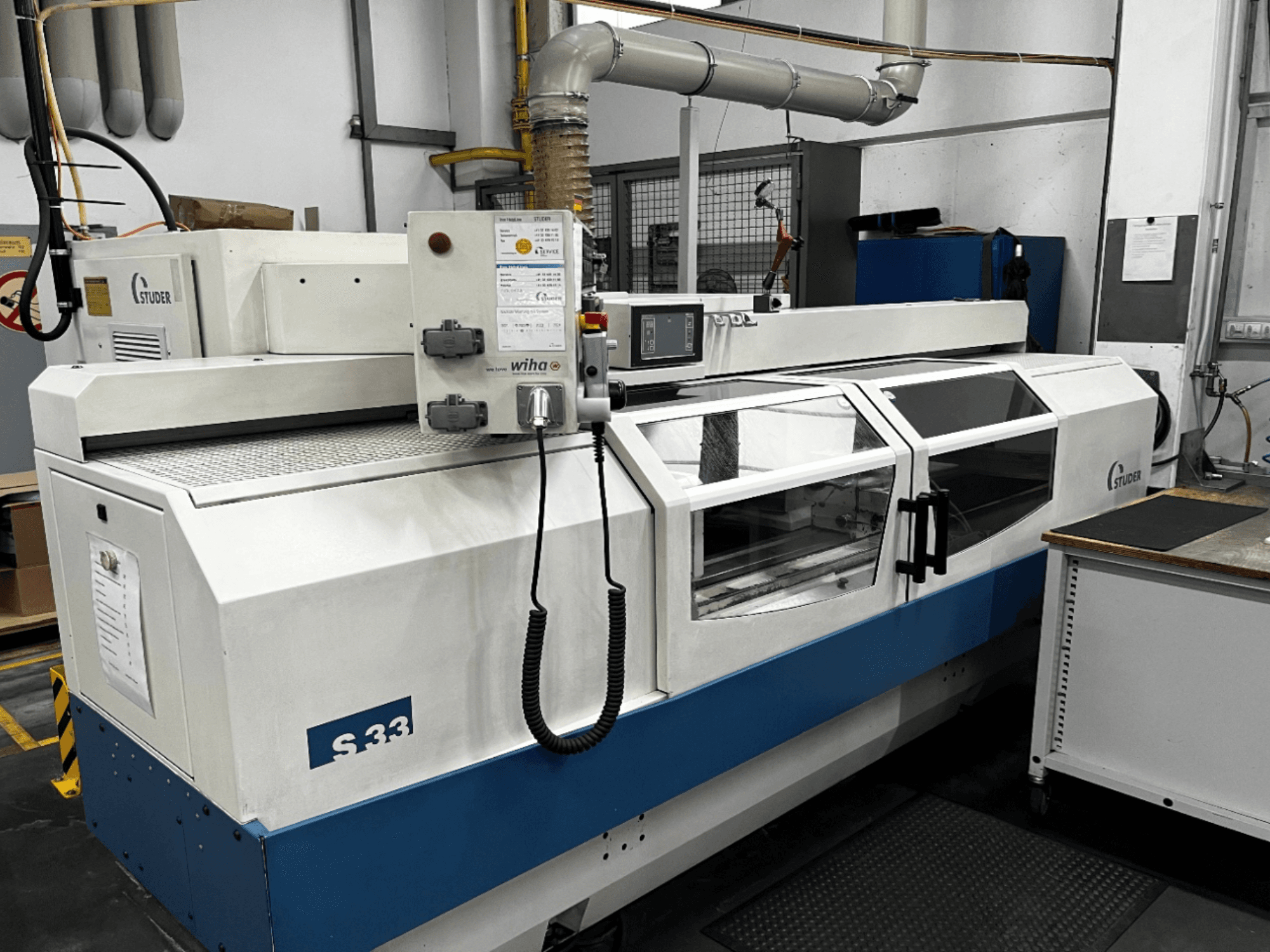

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Abstand zwischen den Spitzen 1000 mm

• Spitzenhöhe 175 mm

• Maximale Werkstücklänge 1000 mm

• Max. Werkstückdurchmesser 175 mm

• Max. Werkstückgewicht 120 kg

• Werkstückgewicht zwischen den Spitzen max. 80 kg (1000 mm)

• Werkstückgewicht zwischen den Spitzen max. 120 kg (650 mm)

• Schwenkbarer Arbeitstisch ±8,5°

• Granit-Maschinenbett S103

• Verfahrweg X-Achse 285 mm

• Verfahrweg Z-Achse 1000 mm

• Programmierbare Vorschubgeschwindigkeit 0,001-5000 mm/min

• Direktes Messsystem X-Achse Auflösung 0,0001 mm

• Direktes Messsystem Z-Achse Auflösung 0,0001 mm

• Schleifspindelkopf-Schwenkbereich 0°-30°

• Schleifscheibendurchmesser max. 500 mm

• Schleifscheibenbreite 63 mm

• Schleifscheibenbohrung 203,2 mm

• Schleifspindeldurchmesser 73 mm

• Leistung des Schleifspindelmotors 7,5 kW

• Spindeldrehzahl 3200 U/min

• Bohrung der Werkstückspindel 30 mm

• Antriebsleistung Werkstückspindel 3 kW

• Rundheitsgenauigkeit mindestens 0,0004 mm

• Reitstockpinole Durchmesser 50 mm

• Reitstockkegel MK3

• Hydraulisch betätigte Reitstockpinole

• Pneumatische Reitstockbewegung

• Spannungsversorgung 400 V ±10%

• Frequenz 50 Hz ±1 Hz

• Steuerspannung 24 V DC

• CNC-Steuerung Fanuc 21i-TB

• Programmspeicher 64 kB

• Programmkapazität 125 Programme

• Kühlmittelanlage für Emulsion

• Kühlmittelpumpenleistung 40 l/min bei 3 bar

• Papierbandfilter Kapazität 375 Liter

• Filtervliesbreite 1000 mm

• Nebelabsaugleistung bis zu 1800 m³/h

• Abmessungen der Maschine 3,5 m x 3 m x 2,2 m

• Gewicht der Maschine 4000 kg

• Beleuchtung der Maschine 24 V 36 W

• Auslastung 40%

Zusätzliche Ausrüstung

OPTIONAL gegen Aufpreis

• 9x Flansch

• 1x Studer-Lünette mit Schutzhülle

• Balanciervorrichtung
