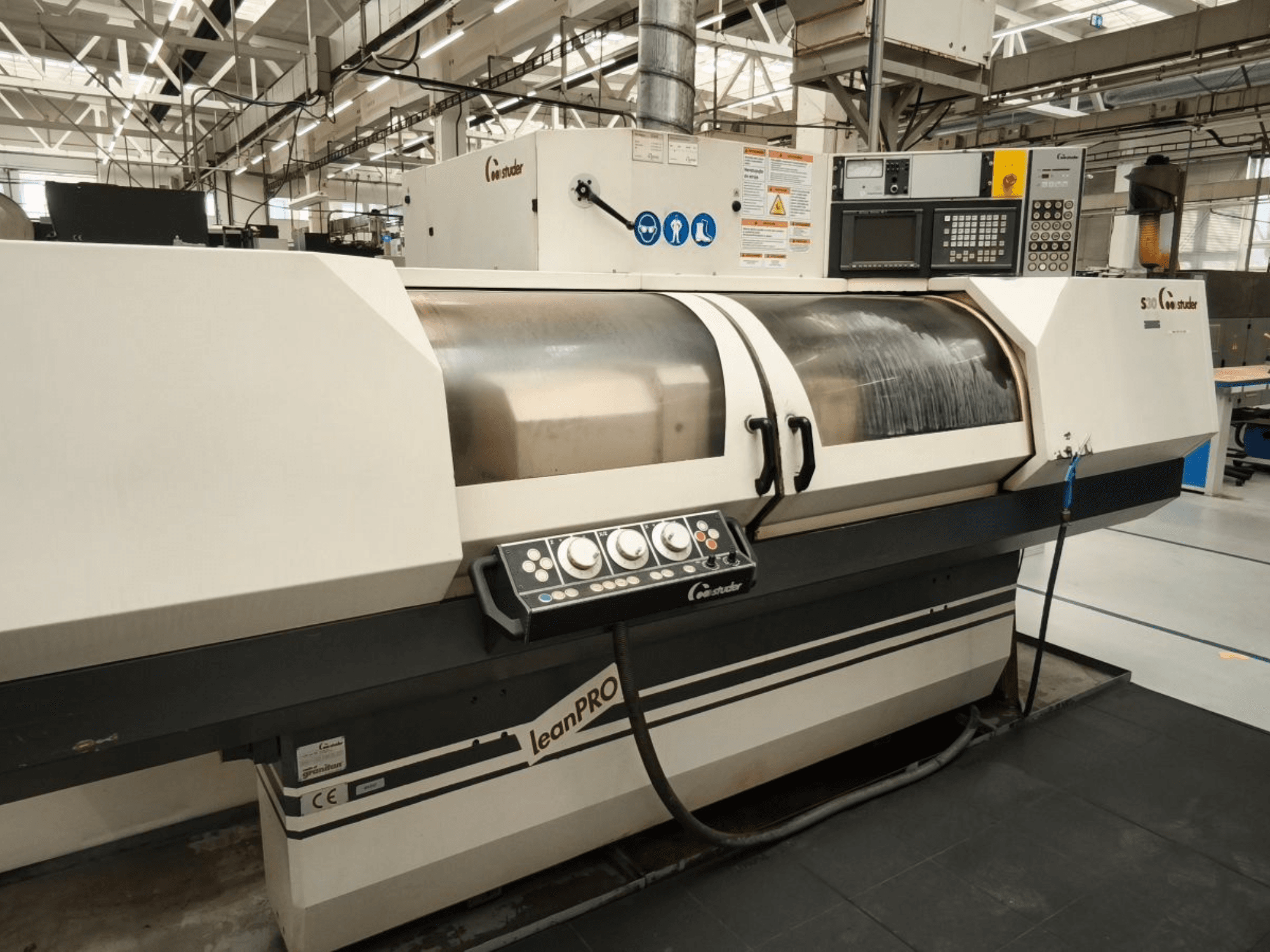

STUDER - S30 LEAN PROCZ-GRI-STU-1999-00002

TECHNISCHE DATEN:

- Spitzenhöhe: 175 mm (6.9") - Achsabstand: 1000 mm (39.4")

- Längsschlitten Max. Verfahrweg: 1050 mm (41.4")

- Längsschlitten Geschwindigkeit (vt): 0,0001 - 10.000 mm/min (394 ipm)

- Längsschlitten Auflösung: 0,0001 mm (.000.004")

- Maximale Tischschwenkung (Achsabstand 1000): 8,5 Grad

- Radkopfschlitten Max. Verfahrweg: 275 mm (10.8")

- Radkopfschlitten Geschwindigkeit (vt): 0,0001 - 10.000 mm/min (394 ipm)

- Radkopfschlitten Auflösung: 0,0001 mm (.000.004")

- Max. Werkstückgewicht zwischen Spitzen: 130 kg (286 lbs)

- Max. Lastmoment (Mmax): 160 Nm (116 ft lbs)

- Arbeitskopf: Nicht schwenkbar, Rollenlager, AC-Servoantrieb - Werkstückspindelstock Option: Camlock-Adapter - Reitstockaufnahme Kegel: Morse 3 - Reitstock Verfahrweg des Zylinders: 35 mm (1.37")

- Steuereinheit: Fanuc Serie 16 (32-Bit-Prozessoren, ISO- und Piktogramm-Programmierung)

- Radkopf-Varianten: Revolverspindelkopf U links 400x80 mm Revolverspindelkopf U links 500x80 mm Schleifscheibe rechts 400x40 mm Schleifscheibe rechts 250x25 mm

- Innenschleifeinrichtung: Für riemengetriebene Spindeln Ø100 mm - Maximale Schleiflänge (Ls): SPW + b - 80 mm - Max. Durchmesser mit Dreibackenfutter (ØF): 129 mm - Max. Durchmesser mit geschlossener Lünette (ØL): 140 mm

Betriebsstunden: 47.550

Zustand: Gut gewartet

*Die Innenschleifspindel war lange Zeit nicht in Betrieb, da sie wegen eines Fehlers im Frequenzumrichter abgeschaltet war.
