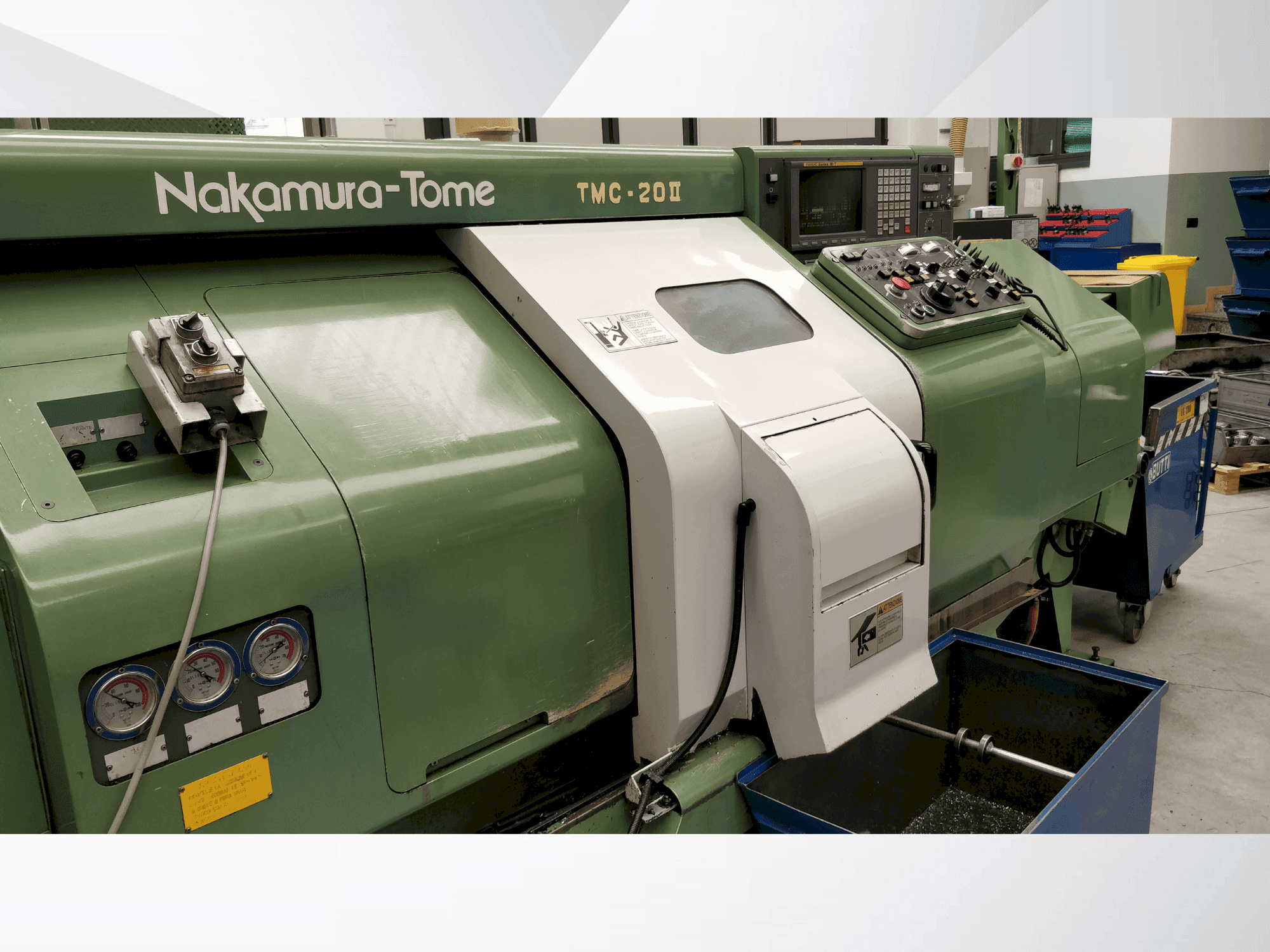

NAKAMURA-TOME - TMC20-IIIT-TUR-NAK-1995-00001

Maschinenvorteile

Technische Maschinenvorteile

• Art der steuerung: fanuc 18ta / anzahl der steuerbaren achsen: 3 achsen (x, z, c) für tmc-20iim; 2 achsen (x, z) für tmc-20ii / programmspeicherkapazität: 20m (bandlänge) standard / anzahl der registrierten programme: 63 programme / crt display: 9" crt (monochrom) / i/o funktion: rs232c
• Spindelnase typ: a2-5 / futtergröße: b / spindelbohrung: 62mm / hauptspindelmotor: ac 11/7. 5kw / spindeldrehzahlen: 45-4500 min-¹/ hohler futterzylinder ist standard / innendurchmesser des vorderen lagers: 90mm / bohrung durch das zugrohr: 52mm
• Revolverkopf typ: trommelrevolver / anzahl der werkzeuge: 10 / werkzeuggröße quadratisch: 25mm x 20mm / werkzeuggröße rund: 32mm, 25mm / genaue indexierung: 0. 2 sec/station / anzahl der rotierenden werkzeuge: 10 / geschwindigkeiten der rotierenden werkzeuge: 30-3600 min-¹ / fräsmotor: ac 2. 2/1. 5kw / die 10 optionalen fräs-/bohrstationen werden einzeln von einem 2. 2kw motor angetrieben
• X, z-achse antriebsmotor: ac 0. 9kw (x), ac 1. 8kw (z) / x, z-achse weg: 162. 5mm (x), 340mm (z) / x, eilganggeschwindigkeit der z-achse: 16 m/min (x), 24 m/min (z) / bürstenlose reaktionsschnelle ac-servomotoren für x- und z-achse
• Spindelstock verfahrweg: 350mm / spindelstock eilgang: 24 m/min / spindelnase typ: a2-5 / futtergröße: 6" futter / spindelbohrung: 47mm / zweiter spindelmotor: ac 5. 5/3. 7kw / spindeldrehzahlen: 45-4500 min-¹
• Gesamtabmessungen (l x b x h): 1933mm × 1450mm × 1825mm / gesamtabmessungen mit 2. Spindel (l x b x h): 2905mm × 1665mm × 1825mm / maschinengewicht: 2700 kg; 3000 kg mit 2. Spindel / stromquelle: 26. 5 kva
• Stangendurchmesser: 10-45mm / stangenlänge: 2. 5m, 3. 0m, oder 4. 0m / spindeldrehzahl: 10000-3500 u/min / vorschubgeschwindigkeit: 220 mm/sec / max. Vorschubkraft: 50 kg / resteauswurf: heck- oder frontauswurf
