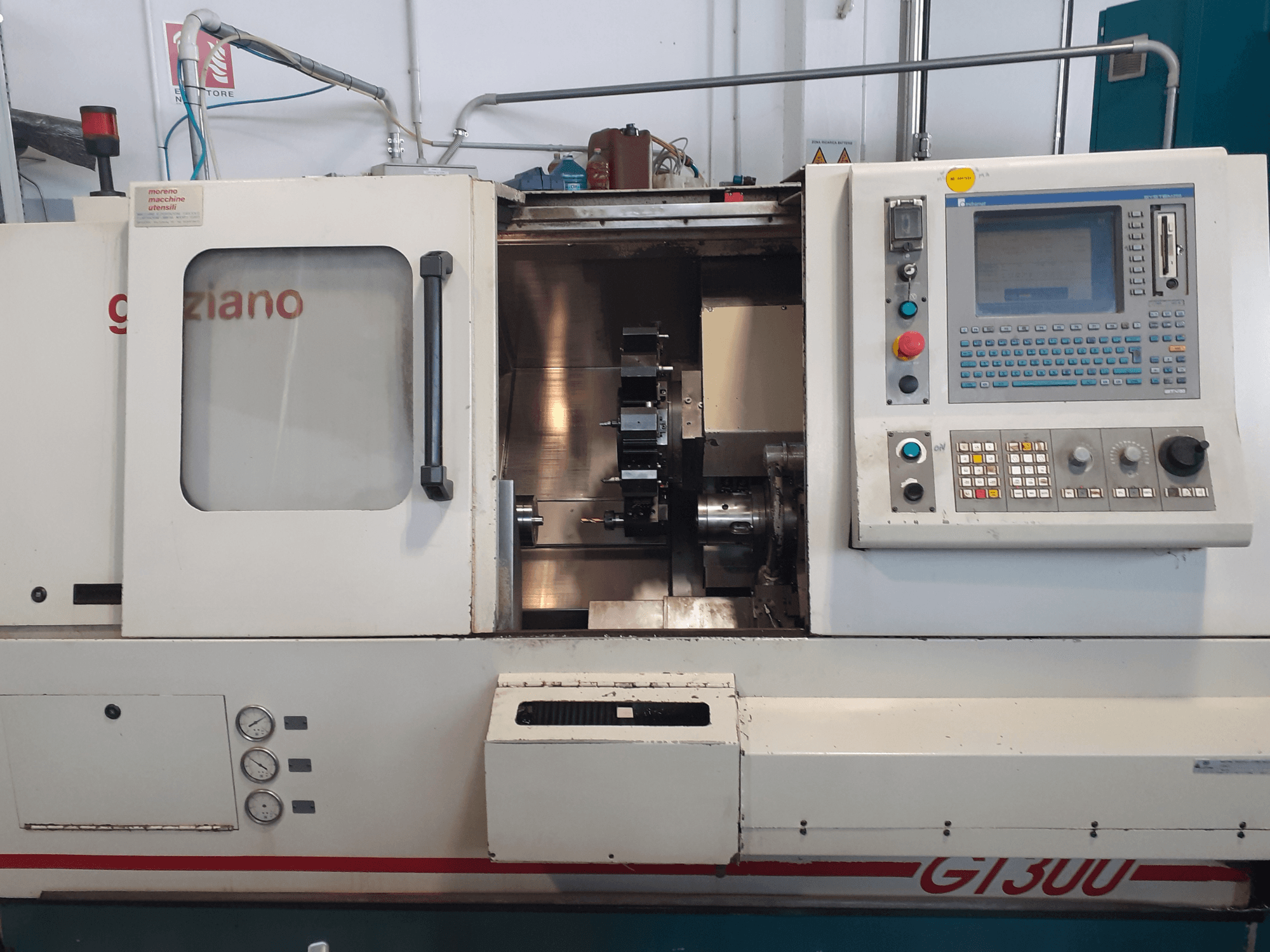

Graziano - GT 300IT-TUR-GRA-1998-00002

Hauptkonfiguration

• Werkzeugrevolver: 12 Positionen, VDI 30

• Steuerung: MTC 200

Hauptspindel

• Spindelnase: ASA 5"

• Max. Spindeldrehzahl: 5.000 U/min (optional 6.000 U/min)

• Drehzahlbereich mit konstanter Leistung: 800–6.000 U/min

• Max. Spindeldrehmoment: 114 Nm bei 800 U/min / 130 Nm bei 1.000 U/min

• Spindelleistung: 10 kW Dauerleistung / 14 kW Kurzzeitleistung

• Spannfutterdurchmesser: 175 mm

• Spindelbohrungsdurchmesser: 66 mm

• Durchmesser des vorderen Spindellagers: 100 mm

• Spindellagerschmierung: Fett

• Drehzahlbereiche: 1

• Reitspindel / Gegenspindel: Nein

Arbeitsbereich / Kapazität

• Abstand zwischen den Spitzen: 590 mm

• Spitzenhöhe: 190 mm

• Schwenkbereich über Bett: 330 mm

• Schwenkbereich über Schlitten: 260 mm

• Max. Drehdurchmesser: 230 mm

• Stangendurchlass: 52 mm

• Verfahrweg der Z-Achse: 500 mm

• X-Achsen-Verfahrweg: 160 mm

Kugelumlaufspindeln

• Z-Achse: 32 × 10

• X-Achse: 32 × 10

Vorschub / Achsen

• Eilgang Z-Achse: 30 m/min

• X-Achse Eilgang: 30 m/min

• Eilgang der C1-Achse: 100°/min

• Drehmoment der C1-Achse: 130 Nm

• Z-Achsen-Schubkraft: 4.500 N (CNC-einstellbar)

• X-Achsen-Schubkraft: 4.500 N (CNC-einstellbar)

• Anzahl der Achsen: 2 (optional 3)

Messsystem

• Z-Achse: Absoluter Drehgeber (linear optional)

• X-Achse: Optische Maßskala

• Auflösung der Linearachsen X/Z: 0,001 mm

• Auflösung der C-Achse: 0,001° (optional)

Werkzeugrevolver / Angetriebene Werkzeuge

• Angetriebene Werkzeuge: Ja

• Werkzeugrevolver: Sauter Typ 0.5.450.216

• Werkzeugpositionen: 12

• Werkzeugaufnahme: VDI 30

• Werkzeugschaftquerschnitt: 20 × 20 mm

• Drehzahl des angetriebenen Werkzeugs: 4.000 U/min

• Leistung des angetriebenen Werkzeugs: 4 kW

• Drehmoment des angetriebenen Werkzeugs: 20 Nm

Elektrische Ausstattung

• Spannung: 400 V ±10 %

• Frequenz: 50/60 Hz ±1 %

• Anschlussleistung: 24 kVA

• 400-V-Netzsicherungen: 50 A

• 400-V-Leitungsschutzschalter: 39 A

• Querschnitt des Anschlusskabels: 4 × 10 mm²

Hydraulikaggregat

• Max. Betriebsdruck: 45 bar

• Tankinhalt: 40 l

• Pumpendurchfluss: 14 l/min

Achsen-Schmiereinheit

• Tankinhalt: 2,7 l

Kühlmittelsystem

• Tankinhalt: ca. 240 L

• Pumpendurchfluss: 30 l/min

• Durchfluss zum Werkzeug: 14,5 l/min

• Druck: 5 bar

Kopfkühlbehälter

• Fassungsvermögen: 10 l (mit Wärmetauscher)

Steuereinheit

• Steuerung: MTC 200
