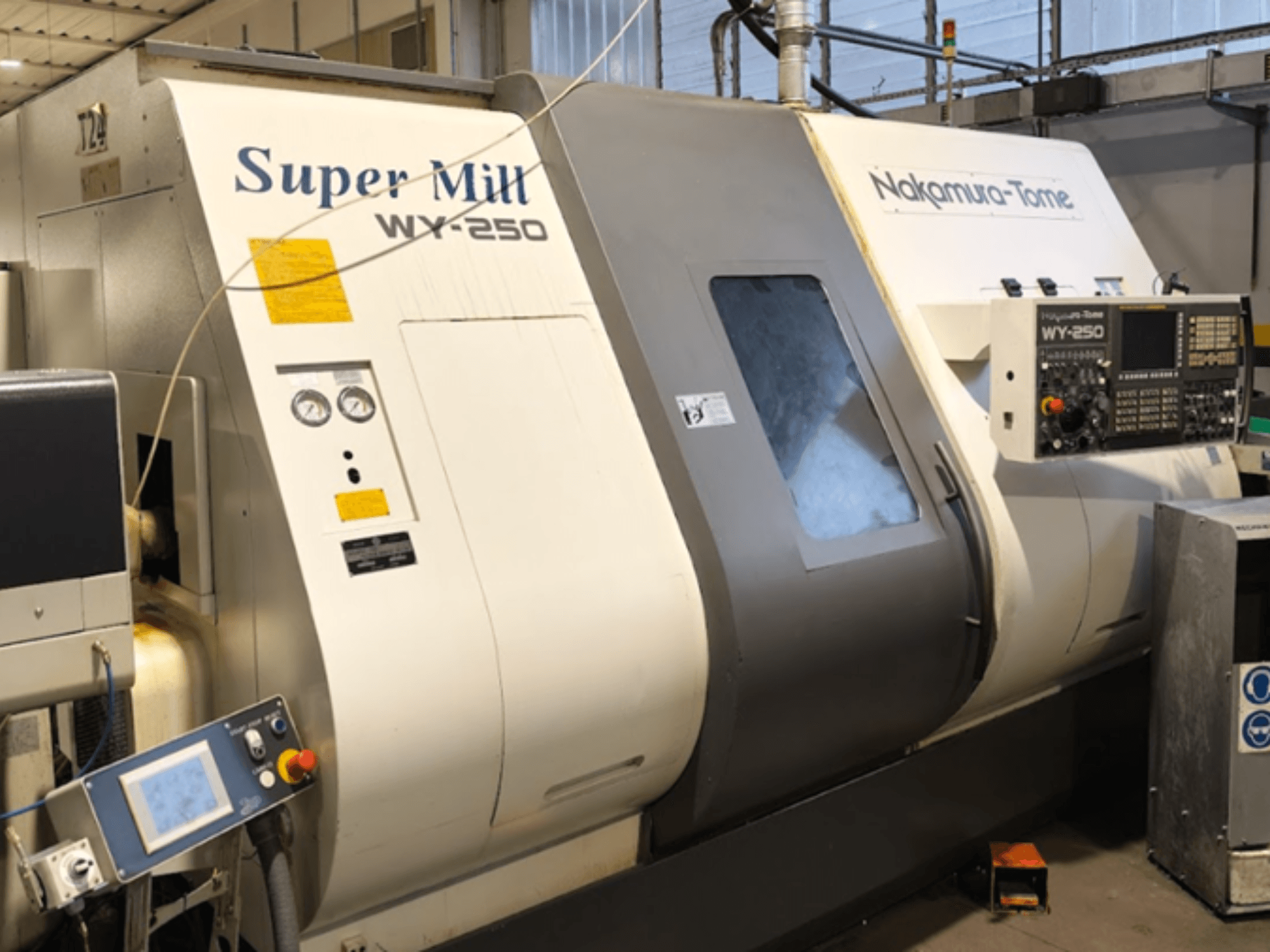

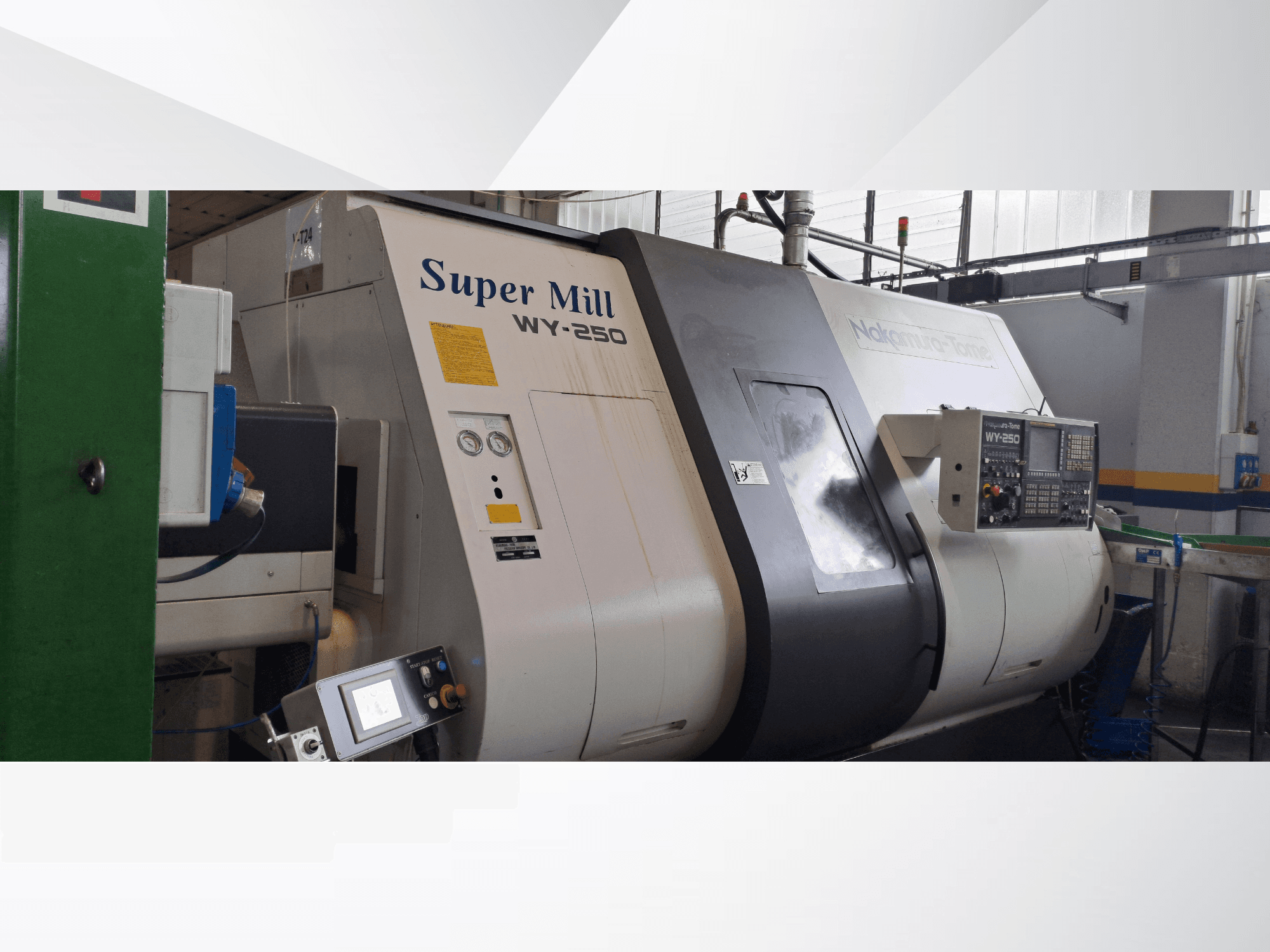

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Reisen:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Enthaltene Werkzeuge:

  • 4x externe Werkzeughalter

  • 4x Werkzeughalter für die gleichzeitige Aufnahme von 2 gegenüberliegenden Werkzeugen

  • 6x Bohrstangenhalter

• Angetriebene Werkzeughalter (HEIMATEC):

  • 4x radial

  • 4x axial

• Spannzangenhalter (Bellegrandi):

  • Hauptspindel: MSCNT70-A6" für BA- und BD-Spannzangen der Größe 70, komplett mit zugehörigen Bechern

  • Gegenspindel: MSCTNR70-A5" für BA-Spannzangen der Größe 70, komplett mit Federauswerfer

Zusätzliche Ausrüstung

• IEMCA Master 880/33/P Stangenlader (2003), S/N: 0200347S03

  • Anwendung: Automatisches Stangenlademagazin für CNC-Drehmaschinen

  • Kapazität:

    • Maximale Stangenlänge: 3300 mm (muss noch bestätigt werden)

    • Maximaler Stangendurchmesser: bis zu Ø80 mm (Referenz der Modellfamilie)

    • Führungskanäle: Ø65 mm im Lieferumfang enthalten; Ø70 mm sind derzeit installiert und können mit der Maschine geliefert werden

  • Merkmale: Automatische Beladung/Vorschub, Synchronisierung mit dem Drehzyklus, kompatibel mit Spindeleinsatz/Führungskanalsystemen, robuster Rahmen

  • Hinweis: Wird zusammen mit der Nakamura Tome WY-250 verkauft; einige Zubehörteile/Führungskanäle können zur Ausstattung der Drehmaschine gehören

• Kompletter Satz Handbacken ("Manine") für Teileentlader (Teileentlader selbst nicht angegeben)

Maschinenzustand / Technischer Status- WICHTIG

Die Maschine wird in ihrem jetzigen technischen Zustand verkauft und der Verkäufer wird KEINE Reparaturen vor dem Verkauf durchführen.

Die wichtigsten bekannten Probleme / Zustandspunkte:

• Unterer Revolver mit angetriebener Werkzeugfunktion arbeitet nicht korrekt

• Probleme mit dem Luft-/Öl-Schmiersystem festgestellt

• Rost im Inneren des unteren Revolvergetriebes

• Das Getriebe des oberen Revolvers ist mit NBU15-Fett gefüllt, obwohl das System mit Luft-/Ölschmierung arbeiten sollte.

• Linearführungen/Gleitbahnen der Z1-Achse müssen ausgetauscht werden

• Linearführungen/Gleitbahnen der Z2-Achse müssen ausgetauscht werden

• Geometrieabweichungen bei der Maschineninspektion festgestellt

• Verschiedene Rundlaufabweichungen von Spindel/Bremse/Hydraulikzylinder gemessen

• Mehrere Lager, Kugelumlaufspindeln, Dichtungen, Führungsrollen, Riemen, Schmierkomponenten und Abstreifer müssen gemäß der beigefügten Ersatzteilliste ausgetauscht werden

Highlights der Inspektion:

• Maschinengeometrie und Spindelparallelität wurden gemessen und dokumentiert

• Rundlaufwerte wurden an beiden Spindeln und hydraulischen Spannsystemen festgestellt

• Schmierungs- und Schutzkomponenten für mehrere Achsen müssen gewartet/ausgetauscht werden

• Detaillierte Ersatzteilliste vorhanden

Enthaltene Dokumentation:

• Technischer Prüfbericht

• Bericht über die Geometrieprüfung

• Ersatzteilliste/Austauschliste

• Fotos von beschädigten/verschlissenen Komponenten

Die Maschine ist nach wie vor eine gut ausgestattete Nakamura Tome WY-250 Super Mill Plattform, aber potenzielle Käufer sollten bei der Bewertung der Maschine die erforderlichen Reparatur- und Wartungsarbeiten berücksichtigen. Technische Inspektion und Ersatzteildokumentation sind auf Anfrage erhältlich.
