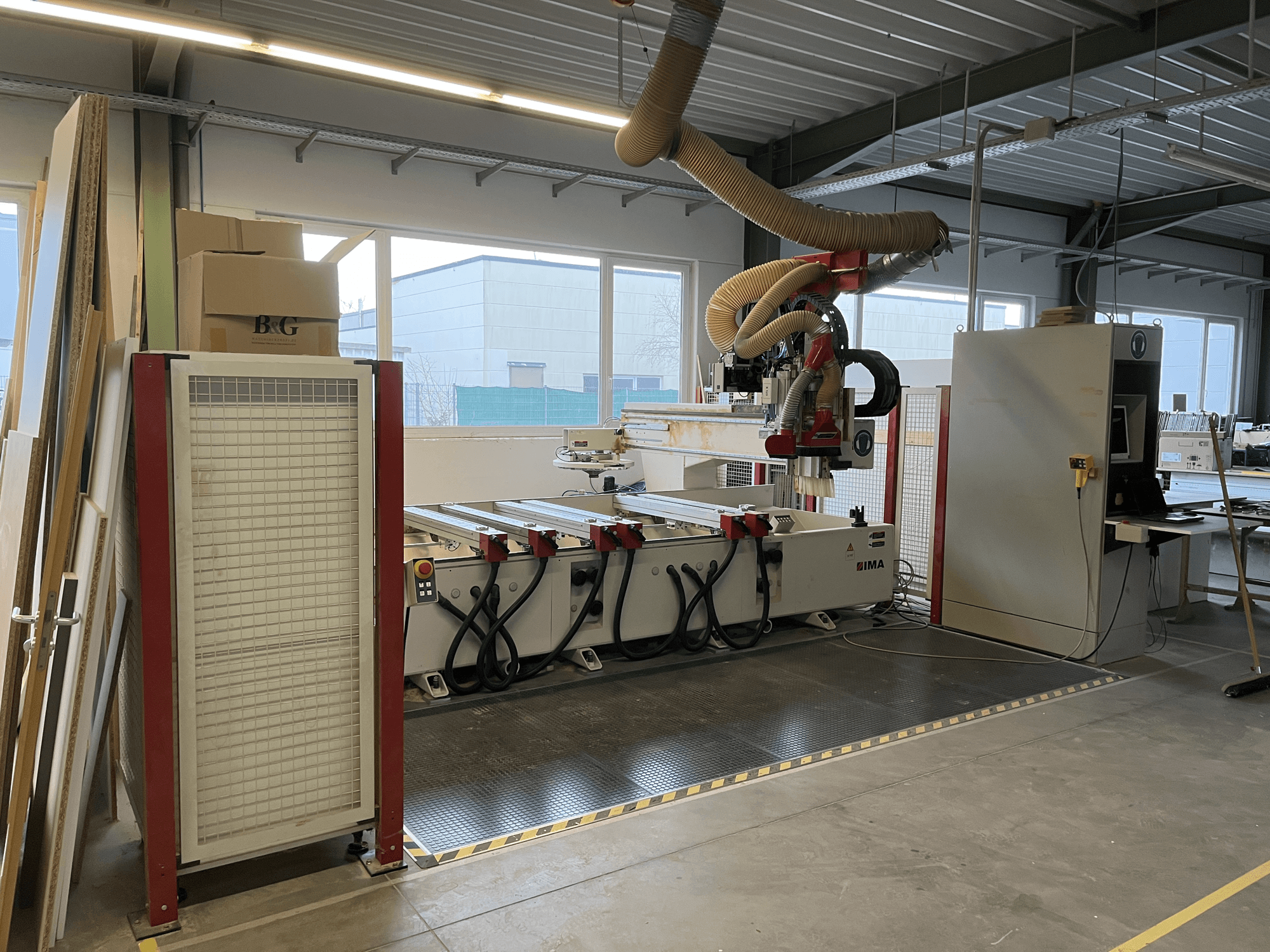

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Arbeitsbereich X: 3000 mm

• Arbeitsbereich Y: 1200 mm

• Max. Spannhöhe Z1: 100 mm

• Max. Werkstückdicke Z2: je nach Ausstattung/Anwendung

• Tischhöhe: ca. 1000 mm

• Pendelbetrieb X: 2 × 1400 mm

• Freiraum Mitte X: 200 mm

• Alternativer Pendelhub X: 2 × 900 mm

• Freiraum Mitte (alternativ) X: 1200 mm

• Maschinengewicht: ca. 6000 kg

• Führungssystem: Präzisions-Linearführungen, gehärtet auf ca. 62 HRC

• Zentralschmierung: automatisch für alle Hauptachsen und Kugelumlaufspindeln

• Antriebssystem: AC-Servomotoren mit Encoder

• X/Y-Antrieb: Zahnstange und Ritzel

• Z-Antrieb: Kugelumlaufspindel

• Vorschubgeschwindigkeit: 40 m/min

• Eilgang X/Y: 80 m/min

• Eilgang Z: 25 m/min

• Beschleunigung: 3 m/s²

• Absauganschluss Hauptspindel: 300 mm

• Absauganschluss Bohrspindeln: 120 mm

• Luftgeschwindigkeit: ca. 28 m/s

• Luftvolumen: ca. 7080 m³/h

• Leistung der Vakuumpumpe: 100 m³/h

• Druckluftanschluss: 1/2"

• Luftdruck: 6 bar

• Steuerspannung: 24 V DC

• Anschlussleistung: ca. 24 kVA

• Stromversorgung: 3/N/PE 400/230 V 50 Hz

• Frequenzumrichter: 0–480 Hz

• Umgebungstemperatur: +15 bis +35 °C

• Steuerungssystem: IMATRONIC NT 231

• Interpolation: linear auf allen Achsen, kreisförmig 2,5D

• Auflösung: 0,001 mm

• Spindel: HSK F63

• Werkzeugspannkraft: 11.000 N

• Max. Werkzeuggewicht: 6 kg

• Drehzahlbereich: 1.500–18.000 U/min

• Spindelleistung: 7,5 kW

• Kühlung: wassergekühlt

• CNC-Achse: um 360° drehbar

• Werkzeugmagazintyp: Plattenwechsler

• Werkzeugpositionen: 18

• Max. Werkzeuglänge: 150 mm

• Max. Werkzeugdurchmesser: 100 mm (150 mm bei freien Nachbarpositionen)

• Max. Belastung: 60 kg

• Motor der Sägeeinheit: 1,5 kW

• Sägegeschwindigkeit: 5600 U/min

• Sägeblattdurchmesser: max. 150 mm

• Bohraggregat: 14 Spindeln

• Spindelhub: 70 mm

• Antrieb: 2,2 kW

• Drehzahl: 3150 U/min

• Bohrerdurchmesser max.: 20 mm

• Spindeln des Adapterkopfes: 4

• Drehzahl max.: 6000 U/min

• Max. Bohrdurchmesser: 12 mm

Tischausstattung:

• 6 verstellbare Stützarme

• 12 Saugnäpfe 114 × 159 × 100 mm

• 6 Saugnäpfe 125 × 75 × 100 mm

• Vakuumsystem: 2-Kreis-Spannsystem

• Abmessungen des Schaltschranks: 2000 × 1800 × 600 mm

FEHLER:

• Die Hauptspindel gibt den austauschbaren Bohrkopf nicht mehr frei
