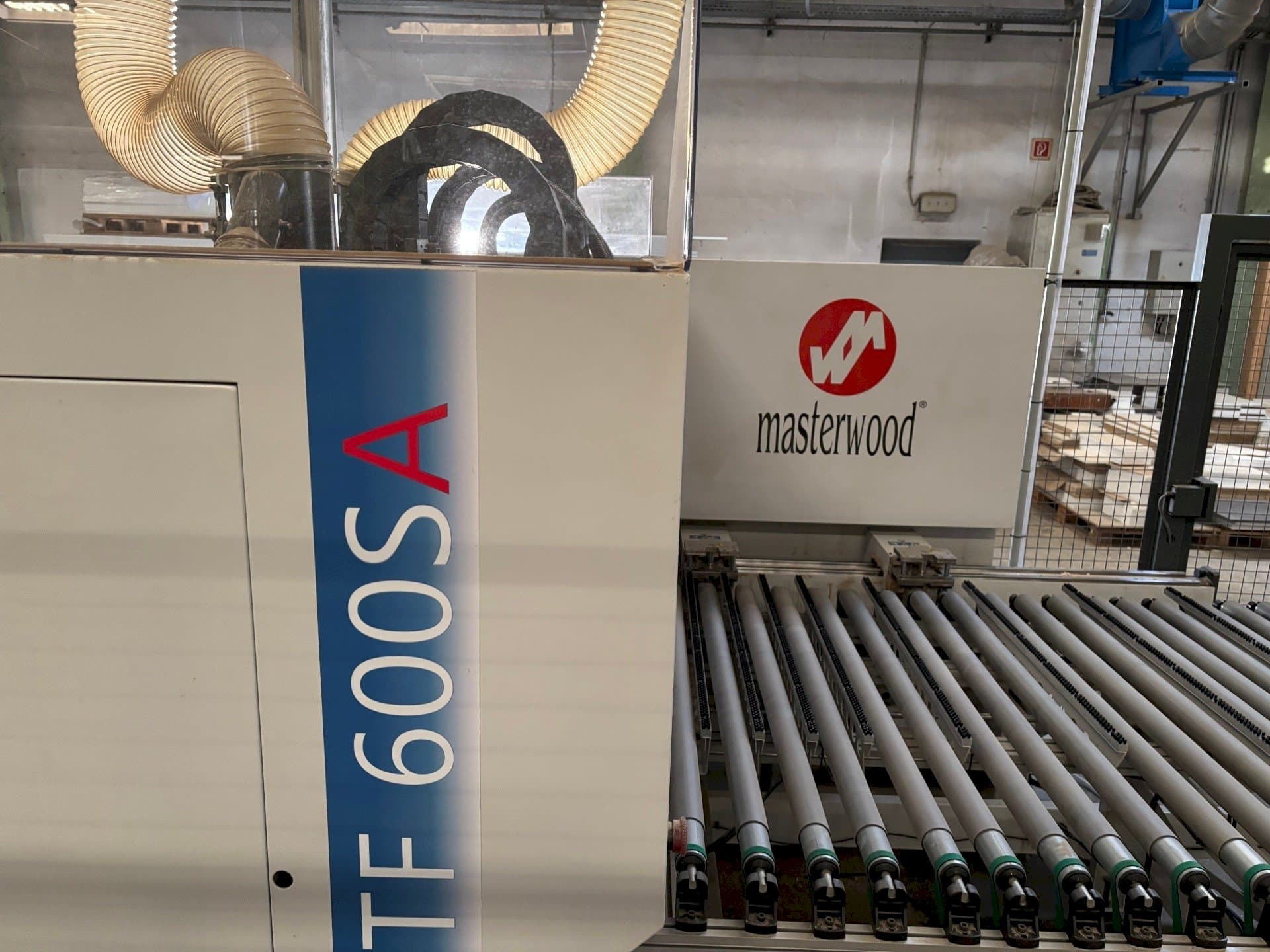

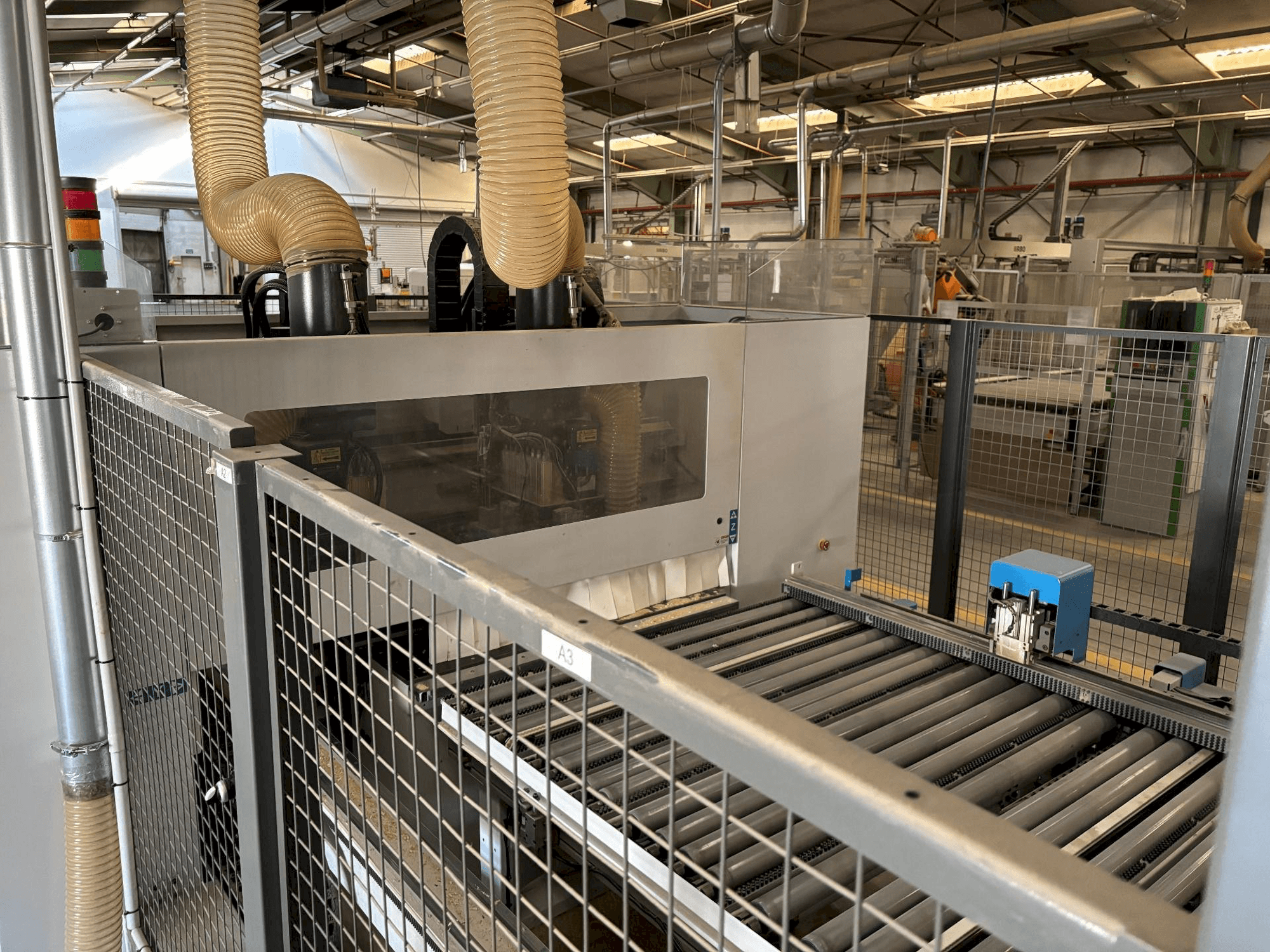

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

gebr. Bearbeitungszentrum Fabrikat: Masterwood Typ: MasterDrill TF 600 SA Baujahr: 2020 Mit dem TF 600 SA Bearbeitungszentrum können Platten nacheinander in verschiedenen Größen ohne Unterbrechung von allen 6 Seiten bearbeitet werden. Die Werkstücke werden mittels zweier unabhängiger Greifzangen entlang der X-Achse befördert. Die Greifer sind NC gesteuert und dienen auch als Referenzanschlag für die Ausrichtung der Werkstücke. Sie sind zudem mit einer Vorrichtung zur automatischen Vermessung der Werkstückdicke ausgestattet. Max. Vorschubgeschwindigkeit der Greifer: 130 m/min. Minimale und maximale Werkstückabmessungen: - Werkstück-Dicke: 8~ 60 mm - Werkstücklänge: 400 ~ 2500 mm - Werkstückbreite: 400 ~ 950 mm Bohrköpfe: - Die Bohrköpfe werden in einem Guss aus Aluminiumlegierung hergestellt. Zwei Bohrköpfe bearbeiten das Werkstück von oben, einer von unten. Diese Bohrkopf-Anordnung macht die TF 600 SA zu einer vielseitigen Maschine mit hoher Bohrdynamik. obere Bohrköpfe: - Vertikale Bohrer in X- Richtung: 7+7 - Vertikale Bohrer in Y- Richtung: 5+5 - horizontale Bohrer in X- Richtung: 2x2 + 2+2 - horizontale Bohrer in Y - Richtung: 2+2 untere Bohrkopf: - vertikale Bohrer: 3x3 Nutsäge: - Eine am oberen anschlagnahem Bohrkopf montierte Nutsäge ermöglicht Nuten in X-Richtung (maximaler Durchmesser des Sägeblattes= 125 mm). Nuten können von minimal 55 mm und maximal 850 mm gesägt werden. Frässpindel 2x3,5 kW: Technische Daten: - Maximale Leistung: 3,5 kW - Maximale Drehzahl: 18.000 U/min - Rechts-Links-Lauf - Betätigung mittels Wechselrichter - Werkzeughalter ER 25 - Luftkühlung Die Positioniergenauigkeit der Aggregate beträgt +/- 1/10 mm Automatische Werkstückentladung: Motorisiertes Förderband mit Sensorsteuerung. CNC und Software: - Der Maschinenarbeitstisch wird vollständig von NC verwaltet und garantiert eine kontinuierliche Fixierung der Platten in allen Arbeitspositionen. Alle Bewegungen in breitensmögliche Auflagefläche auf dem Werkstück zu ermöglichen. Spannvorrichtungen, je nach Arbeitseinheit, werden aktiviert. Der Arbeitstisch ist mit einem NC- gesteuerten Seitenausrichter ausgestattet, der die perfekte Ausrichtung der Werkstück Platte gewährleistet. Masterwork: - Masterwork ermöglicht dem Maschinenbediener eine schnelle und einfache Programmierung. Die Software kann die wichtigsten Datenformate wie DCF und XML importieren. Master Drill: Mensch-Maschine-Schnittstelle zur Verwaltung der betrieblichen Tätigkeiten (Wartung/Ausrüstung). Trepan: Eine Schnittstelle, die vom Bediener für manuelle und Ausstattungs-vorgänge verwendet wird. Barcode Leser: - Motorisierter Rollenförderer für die Beschickung von Werkstücken im Einlauf. - Software Palette CAM start für Masterwood TF 600 SA - Automatischer Barcodescanner im Einlauf Hinweis: Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
