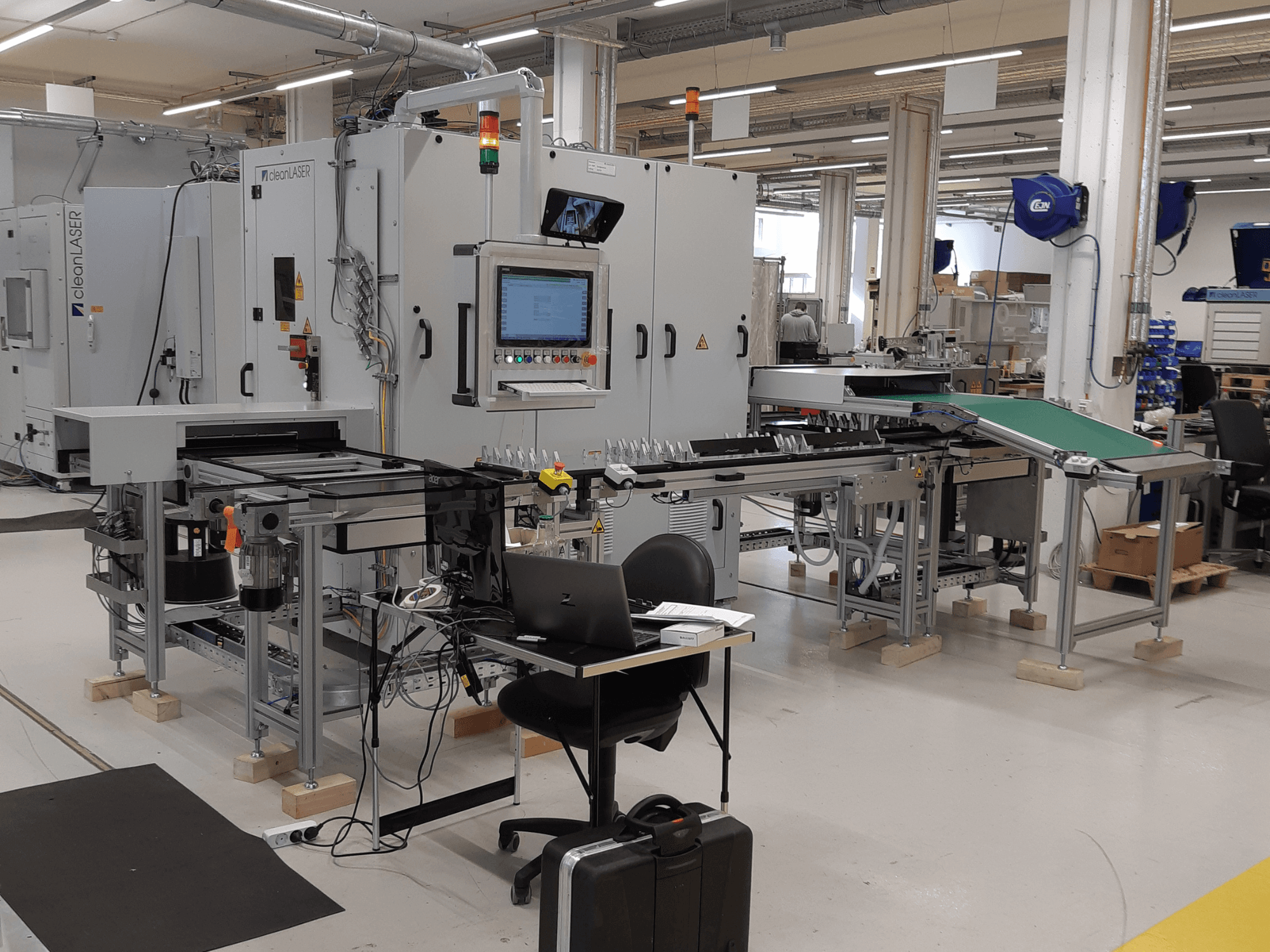

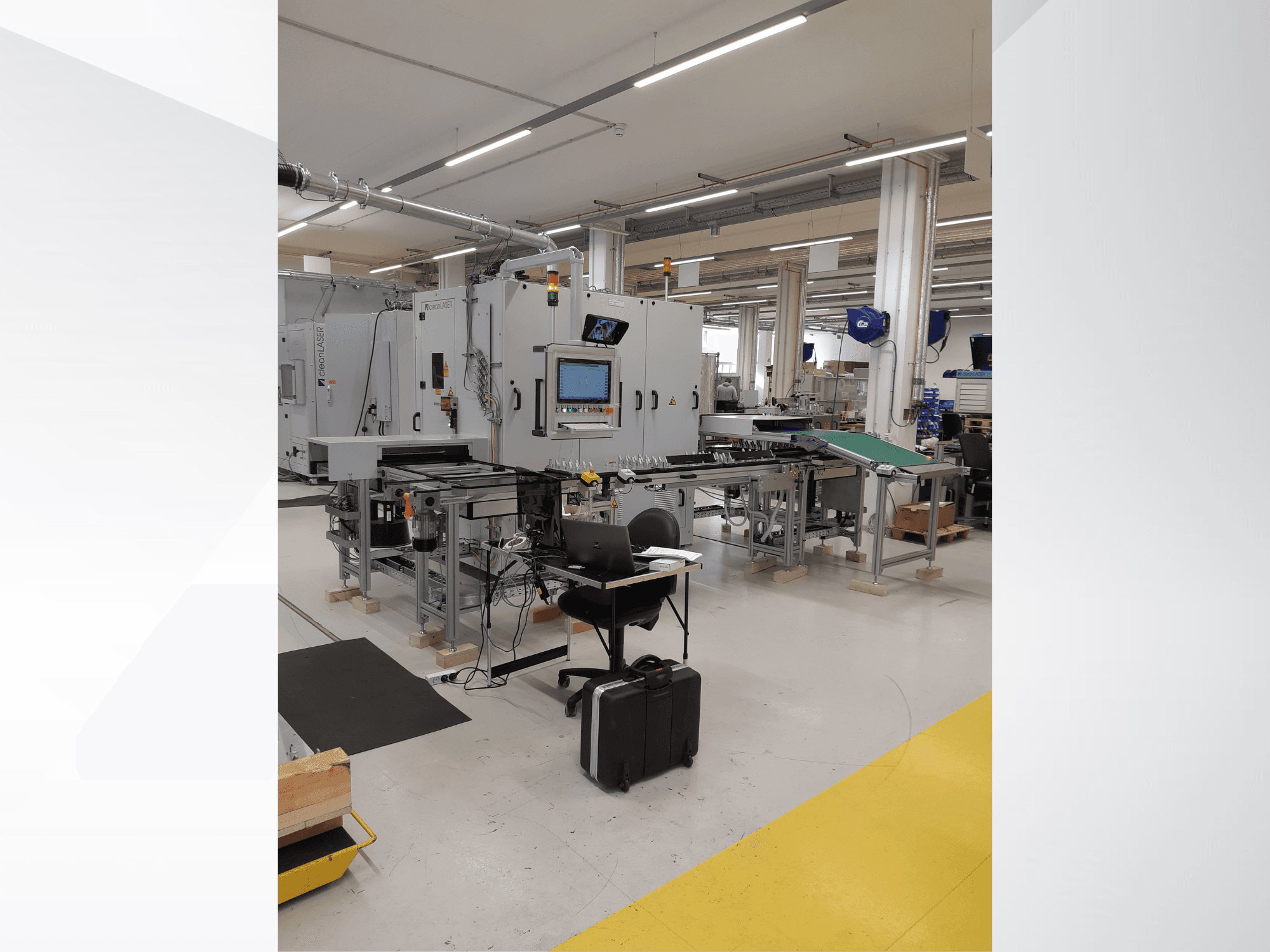

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

Maschinentyp: Automatisierte Roboter-Laserreinigungszelle

Laserquelle: cleanLASER CL600 Mittelleistungslaser

Lasertyp: Diodengepumpter Festkörperlaser (DPSSL)

Laserwellenlänge: 1064 nm

Laserbetriebsmodus: gepulst (ns)

Durchschnittliche Laserleistung: 600 W ±5 %

Wellenlänge des Ausrichtungslasers: 658 nm

Leistung des Ausrichtungslasers: 28 mW

Kühlsystem: Integriertes Wasser-Wasser-Kühlsystem

Zusätzlicher Kühler: Cooler ONE Plus Air (luftgekühlt)

Faserkabeltyp: Quarz-Glasfaserkabel

Faserlänge: 10 m

Fasergeometrie: quadratisch

Durchmesser des Schutzschlauchs: 21 mm

Optisches System: STAMP 25 2D-Optik

Optikanschluss: 90°

Brennweite: 163 mm

Marke der Steuereinheit: Siemens

Modell der Steuereinheit: SIMATIC S7-1500 SPS

Antriebssystem: Siemens 1FK7-Servoantriebe

Linearachsensystem: 3-Achsen-Portalsystem

Maximale Achslast: ca. 25 kg

Achsgeschwindigkeit (X/Y): >200 mm/s

Kommunikationsschnittstelle: Profinet

Digitale E/A: Standard

Software: cleanSTUDIO / cleanCONTROL

Industrie-PC: 19"-Rack-PC

SSD-Kapazität: 256 GB

RAM: 8 GB

Prozessor: Intel Core i5 (mindestens) oder gleichwertig

Roboter: ABB-Roboter

Greifer: 2-Werkstück-Greifer

Fördersystem: Bosch TS2-Transfersystem

Beladesystem: Manuelle Beladung mit Werkstückträgern

Länge des Entladeförderers: ca. 4,8 m

Absaugsystem: ULT Maxi Plus

Ventilatorleistung: max. 4.000 m³/h

Maximaler Druck: 3.300 Pa

Filterpatronen: 4 × 600 mm

Fassungsvermögen der Staubtrommel: 200 l

Absaugleistung: 5 kW

Stromversorgung: 400 V, 3-phasig
