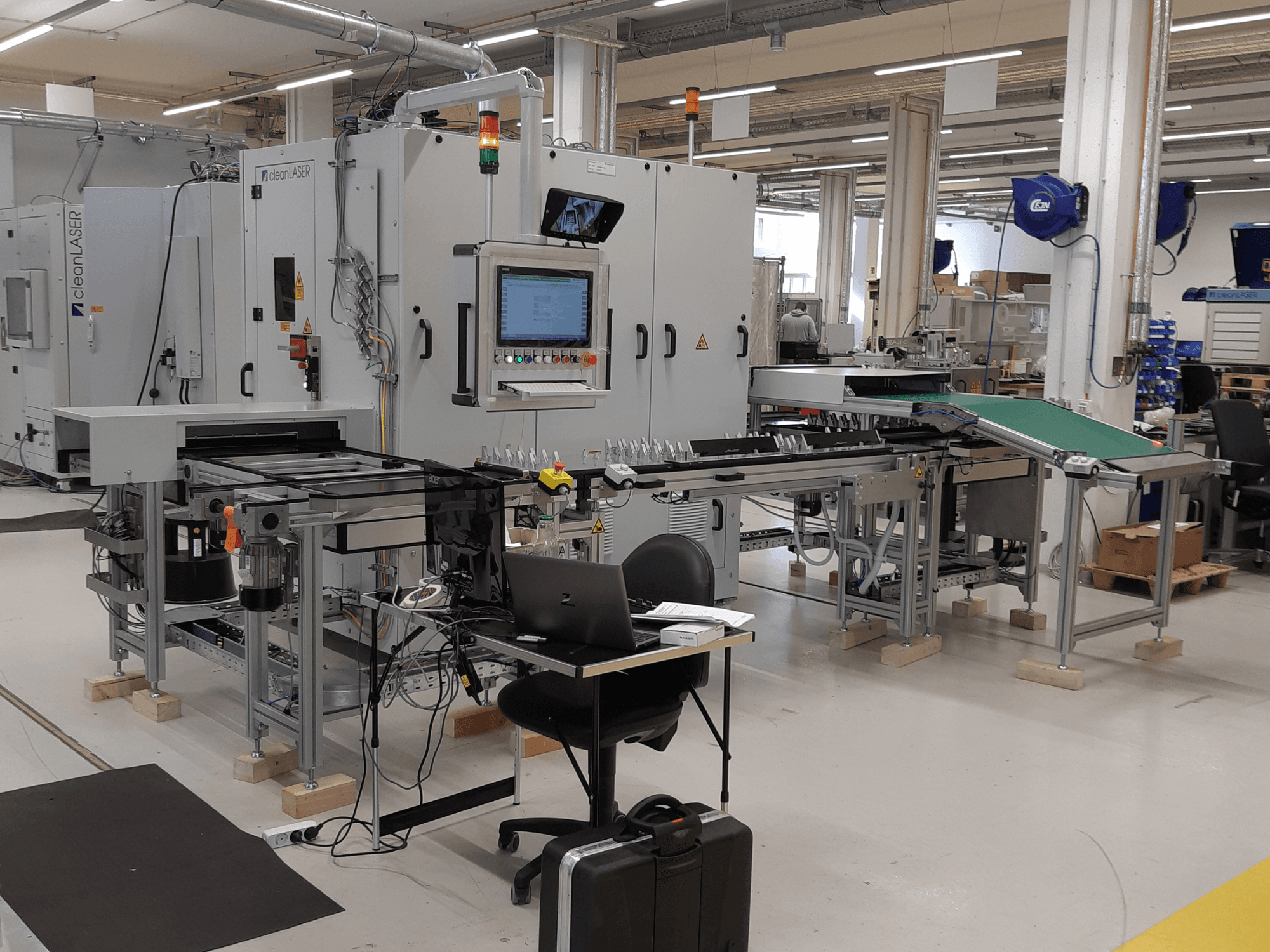

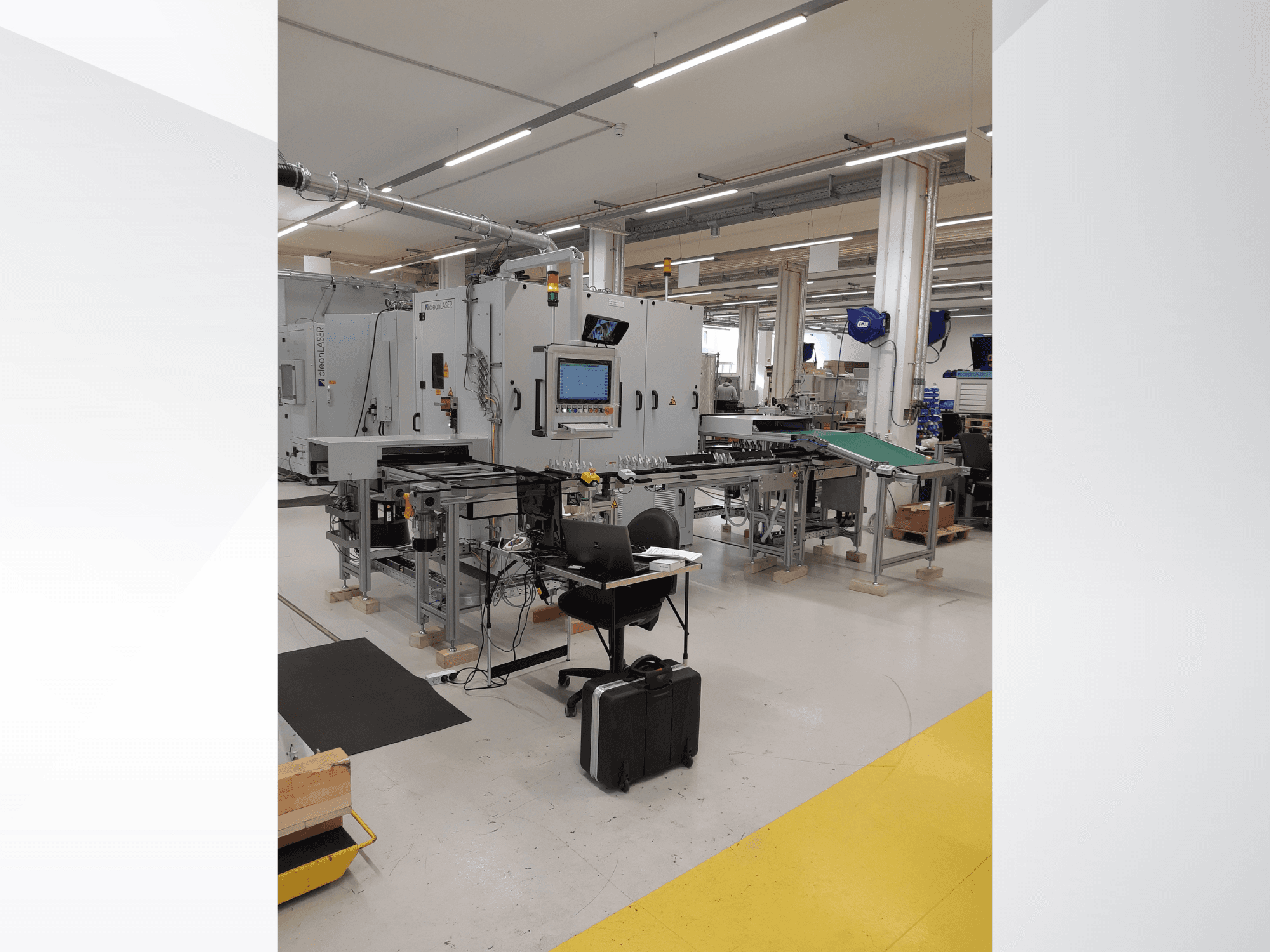

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Maschinentyp: Automatisierte Roboter-Laserreinigungszelle

• Anwendung: Automatisierte Laserreinigung / Oberflächenbehandlung von Metallbauteilen

• Laserquelle: cleanLASER CL600

• Lasertyp: gütegeschalteter Faserlaser

• Durchschnittliche Laserleistung: 600 W

• Wellenlänge: 1064 nm

• Laserklasse: Klasse 4 (Laserquelle)

• Klassifizierung des Gesamtsystems: Laserklasse 1

• Laseroptik: STAMP 25

• Scannertyp: 2D-Scanner

• Arbeitsscanfeld: ca. 65 × 65 mm

• Objektiv: f = 163 mm

• Roter Positionierungslaser: Ja

• Impulsfrequenz: variabel

• Strahlführung: Vollständig ausgerichteter Strahlengang

• Länge der externen Faser: ca. 8 m

• Anschluss für Türverriegelung: Ja

• Ferndiagnose: TCP/IP / USB

• Feldbus-Schnittstelle: Profinet

• Software: cleanSTUDIO

• Ferndiagnosesoftware: CLL-Ferndiagnose

• Robotertyp: 6-Achsen-Industrieroboter

• Roboterprogrammierung: Teach-Modus

• Robotergreifer: Einzelteilgreifer

• Beschickungssystem: Manuelle Beschickung

• Fördersystem: Bosch T2-Trägersystem

• Puffersystem: Mehrere Werkstückträger

• Entladung: Automatisches Fördersystem

• Förderlänge: ca. 2 m

• Werkstückträger: Nicht im Lieferumfang enthalten

• Vorgesehene Werkstücktypen: 2

• Maschinenabmessungen (B × T × H): ca. 2.035 × 2.200 × 2.215 mm

• Maschinenrahmen: Geschweißter Stahlgrundrahmen

• Zellenkonstruktion: Aluminiumprofile

• Arbeitstisch: Aluminium-T-Nut-Platte

• Vordertür: Falttür

• Schaltschrank: Integrierter Doppelschrank

• Schrankbreite: 1.200 mm

• Schranktiefe: 800 mm

• Kühlungsanforderung: Externe Wasserkühlung (<17 °C)

• Kühler: Cooler ONE Plus Air Rev. 2.0

• Umgebungstemperatur: Bis zu 38 °C

• Kühlungsart: Luftgekühlt

• Stromversorgung: 400 V

• Betriebssprache: Deutsch / Englisch

Absorptions-/Absaugsystem

• Absaugsystem: TEKA Maxi

• Motorleistung: 3 kW

• Maximaler Luftdurchsatz: 500 m³/h

• Maximaler Unterdruck: 1.000 Pa
