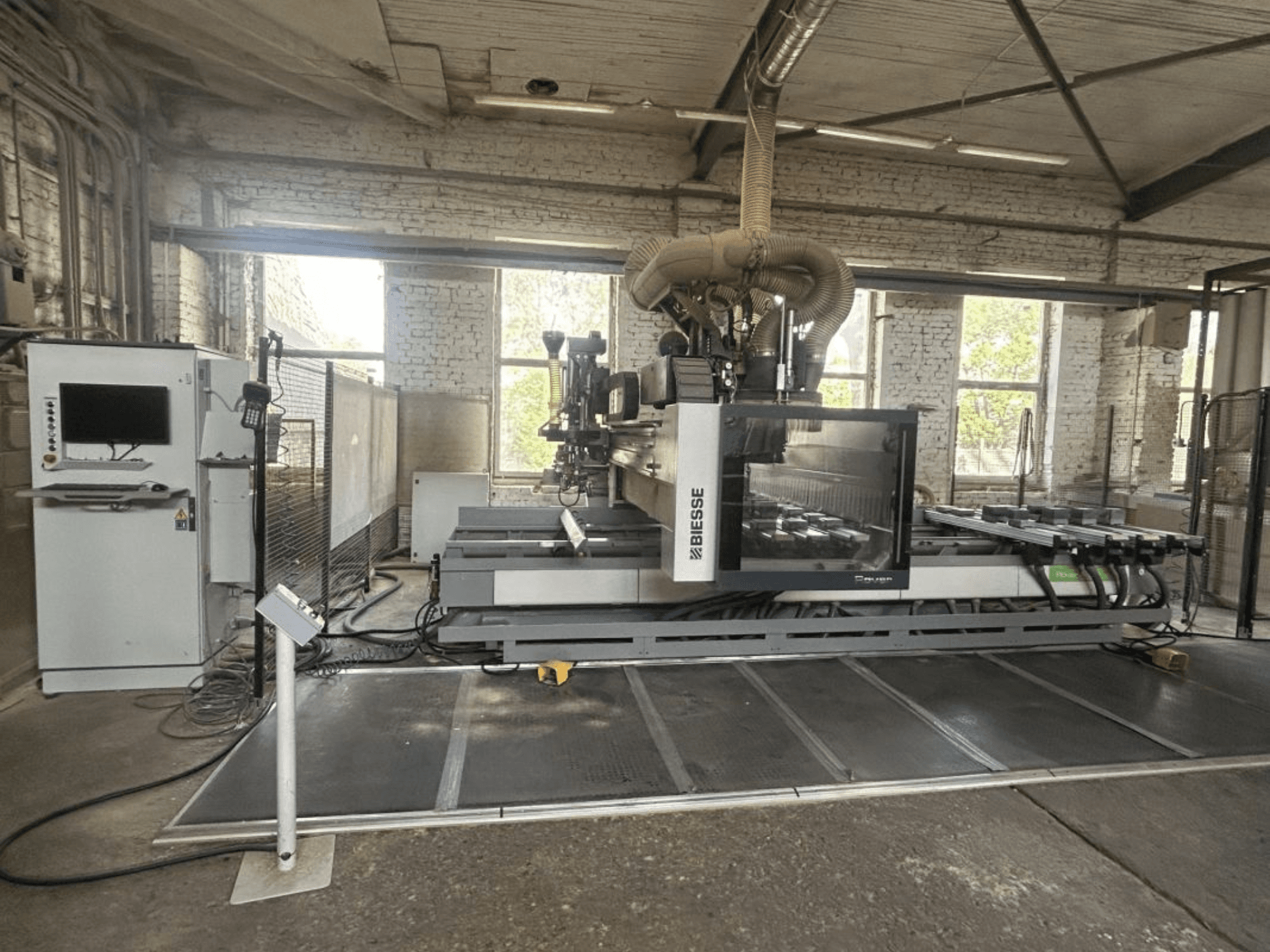

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE – Technische Daten Maschinentyp: CNC-Bearbeitungszentrum mit Kantenanleimfunktion

Modell: ROVER A 1643 EDGE

Konzipiert für die Bearbeitung und Kantenanleimung von geformten/profilierten Platten. Die in den Unterlagen dargestellte Konfiguration zeigt eine 5-Achsen-Ausführung. Arbeitsbereich: Arbeitsbereich der X-Achse: 4.320 mm Pendelhub in X-Richtung: 1.620 mm Arbeitsbereich der Y-Achse: ca. 1.580–1.660 mm Verfahrweg der Z-Achse: 180 mm Arbeitsbereich der X-Achse für die Kantenanleimung: 3.300 mm Arbeitsbereich der Kantenanleimung in der Y-Achse: 1.540 mm Maximale Einlaufbreite in der Y-Achse: 1.900 mm, erweiterbar auf bis zu 2.100 mm

5-Achsen-Einheit 5-Achsen-Bearbeitungskopf

C-Achse: stufenlose 360°-Drehung

B-Achse: stufenlose 360°-Drehung

Drehzahl der B-Achse: 18 U/min

Drehzahl der C-Achse: 18 U/min

Maximale Spindeldrehzahl: 24.000 U/min

Leistung:

11 kW im S1-Betrieb

13 kW im S6-Betrieb

Maximaler Hinterschneidwinkel: -10°

Kollisionskontrolle für die 5-Achsen-Einheit

Vorbereitet für den Einsatz von Aggregaten an der 5-Achsen-Einheit

Arbeitstisch und Klemmung ATS-Arbeitstisch

8 Stützträger

32 bewegliche Schlitten

32 pneumatische Vakuumsauger

Vakuumsauger in 15°-Schritten verstellbar

Pneumatiksystem in 2 Arbeitszonen in X-Richtung unterteilt Vakuumpumpenleistung: 250 m³/h

6 Hebeträger für einfacheres Be- und Entladen

28 Sensoren zur Erkennung abgesenkter Anschläge

Anschläge und Positionierung

8 hintere Anschläge

8 mittlere Anschläge

4 Seitenanschläge, 2 links + 2 rechts

2 zusätzliche Seitenanschläge

4 abnehmbare Mittelanschläge, 2 links + 2 rechts

2 zusätzliche mittlere Anschläge

Pneumatische Positionierung und Absenkung der Anschläge

Bohraggregat BH 24L Bohrkopf

13 vertikale, unabhängige Spindeln

5 horizontale unabhängige Spindeln

Nutsäge Ø 120 mm

Maximale Nuttiefe: 25 mm

Spindeldrehzahl programmierbar bis zu 6.000 U/min

Werkzeugwechsler mit 16-fach-Drehmagazin, montiert am X-Achsen-Schlitten

Für Werkzeuge und Aggregate Maximales Werkzeug-/Aggregatgewicht: 7,5 kg Maximale Gesamtbelastung des Magazins: 55 kg

Kantenanleimaggregat GU60A

Für Platten mit einer Dicke von bis zu 60 mm

Kantenanleimgeschwindigkeit bis zu 20 m/min

Doppeltes Andruckrollensystem

Leimtank mit Heißleimsystem

Kantenheizlampe, 600 W

NC-gesteuertes Kantenvorschubsystem

Automatischer Kantenschnitt

Sensor für geschlossene geometrische Formen

Zubehör für die Kantenanleimung 2-Walzen-Kantenmagazin, am X-Schlitten montiert

Maximaler Rollendurchmesser: 800 mm

Maximale Kantenhöhe: 65 mm

Eckenrundungswerkzeug Ø 85 mm,

Sägeaggregat HSK F63

HSK F63 für Schnitte und Nuten, max. Sägeblatt-Ø 215 mm Maximale Sägegeschwindigkeit: 8.400 U/min Maximale Schnitttiefe mit Sägeblatt Ø 215 mm: 68 mm

Kantenbearbeitungsaggregate

Kombinierte Leim- und Kantenabstreifaggregate

Werkzeugsätze für verschiedene Kantenstärken

Software „bSolid“ Basismodul 2D-CAD-Umgebung DXF-, CIX- und BPP-Import 3D-Maschinensimulation Werkzeugverwaltung 5-Achs-Bearbeitungssteuerung durch Positionierung

Assistentenbasierte Programmerstellung

Sicherheit CE-konform

Sicherheitsmatten Sicherheitsbarrieren

Sicherheitssensoren

Angepasstes Sicherheitssystem, das eine Verladung in Y-Richtung bis zu 2.100 mm ermöglicht Zusammenfassung

Es handelt sich um ein gut ausgestattetes CNC-Bearbeitungszentrum vom Typ BIESSE ROVER A 1643 EDGE mit 5-Achsen-Bearbeitungskopf und Kantenanleimpaket. Die Unterlagen zeigen die kontinuierliche Drehung der Achsen B und C, 5-Achsen-Programmierung, 5-Achsen-Kollisionskontrolle sowie einen speziellen Aggregatflansch für die 5-Achsen-Einheit; auf Grundlage dieser Unterlagen sollte die Maschine daher als 5-Achsen-Maschine betrachtet werden.

Hinweis:

Die technischen Daten und Beschreibungen sind Kopien der ursprünglichen Auftragsbestätigung. Diese Informationen dienen ausschließlich zu Informationszwecken und sind nicht verbindlich.
