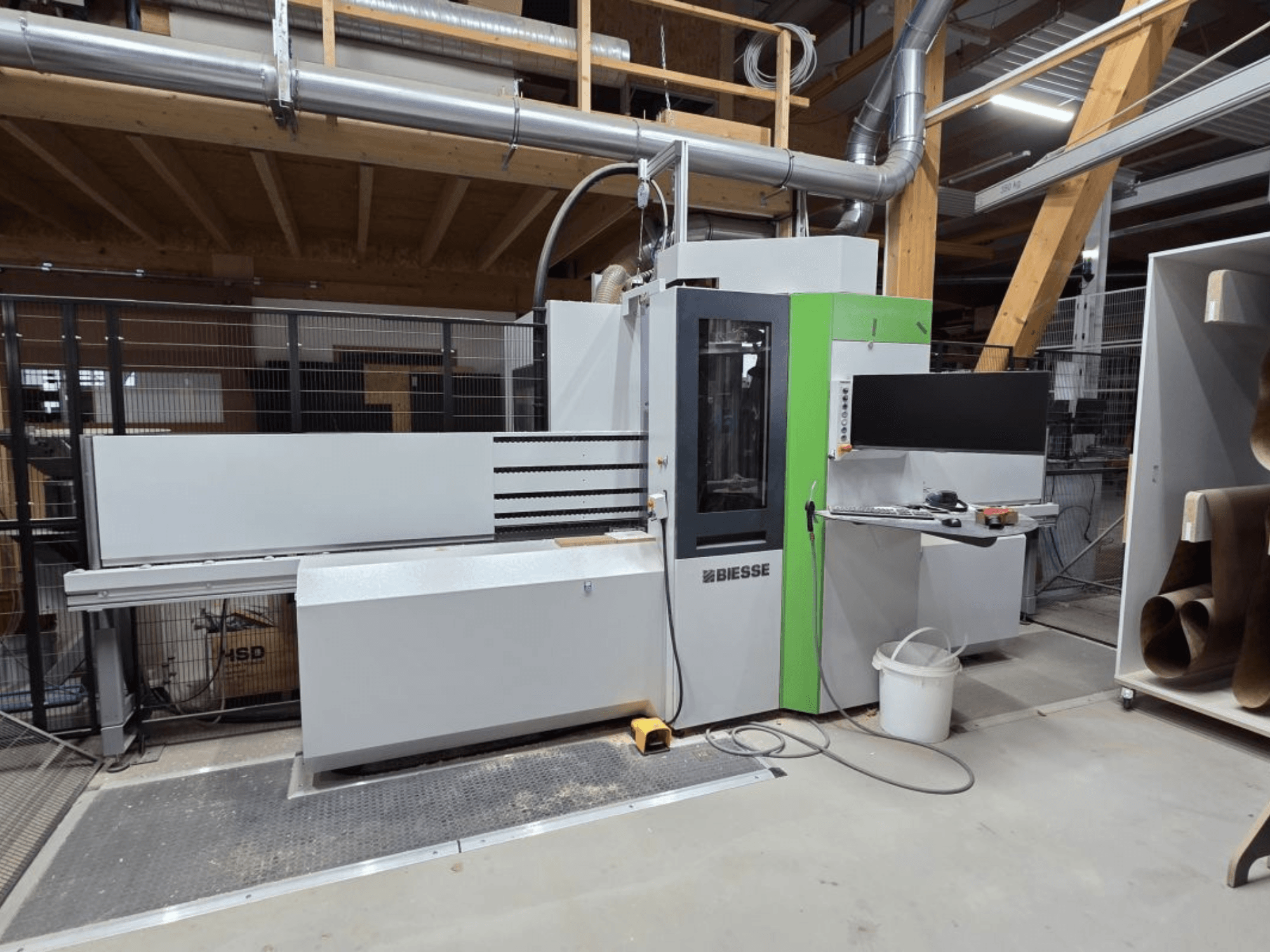

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Gebrauchtes vertikales CNC-Bearbeitungszentrum

Marke: Biesse

Typ: Brema EKO 2.2

Baujahr: 2022

Technische Daten

Arbeitsbereich

X = 3.200 mm

Y = 1.250 mm

Werkstückabmessungen

Länge (X): 200–3.200 mm

Breite (Y): 35–1.250 mm

Dicke (Z): 8–60 mm

Maximales Werkstückgewicht: 50 kg

Werkstück-Bezugssystem

Das Werkstück wird in Längsrichtung (X-Achse) im Beladungsbereich auf der linken Seite der Maschine mithilfe eines am Maschinentisch montierten festen Referenzanschlags vorpositioniert.

Werkstückpositioniereinheit

Die Positionierung des Werkstücks in der X-Achse erfolgt über zwei Spannzangen, die das Werkstück während des Bearbeitungsvorgangs sicher festhalten. Die Bewegung wird durch zwei unabhängig voneinander angetriebene Servomotoren ausgeführt.

Werkstückauflagefläche

Die Werkstückauflagefläche, auf der sich die Bearbeitungseinheiten befinden, besteht aus einer Reihe gummibeschichteter Rollen, die den Werkstückbezugspunkt in der Z-Achse festlegen.

Auf der den Bearbeitungseinheiten gegenüberliegenden Seite sorgt ein Drucksystem für eine optimale Werkstückhalterung während des gesamten Bearbeitungsprozesses.

Transformator und elektrischer Anschluss für Versorgungsspannungen von 380–415 V (±10 %), 50/60 Hz

Klimagerät für den Schaltschrank

bSolid-Steuerungssystem

HP-Kit für die Hochgeschwindigkeitsbewegung der Werkstückspannzangen

Das kombinierte System, bestehend aus Servomotoren und Präzisions-Planetengetrieben, ermöglicht Positioniergeschwindigkeiten von bis zu 110 m/min mit schnellen Beschleunigungsrampen.

Fußpedal zum Öffnen/Schließen der Spannzangen

BH28-Bohrkopf mit einzeln wählbaren Spindeln

- 17 vertikale Spindeln (7 in der X-Achse, 10 in der Y-Achse)

- 5 horizontale Spindeln (3 in der X-Achse, 2 in der Y-Achse)

- 1 Nutsägeeinheit mit fester Schnittrichtung in der X-Achse

11-kW-Elektrospindel mit HSK-F-Werkzeugaufnahme und C-Achsen-Drehmoment

- 11 kW, 24.000 U/min (Dauerbetrieb S1)

- 6.000–24.000 U/min, über NC programmierbar

HSK-F63-Winkelsägeeinheit

- Maximale Drehzahl: 8.400 U/min

Bohr- und Fräseinheit für Ober- und Unterkanten / Stirnbohr- und Fräseinheit

- Maximale Drehzahl: 9.000 U/min

- ER20-Spannzangenhalter

8-fach-Werkzeugwechsler – Scheiben-Werkzeugmagazin

„Sensitive Surfaces“-Kit für den Werkstücktransport

Lasergerät zum manuellen Einlesen von QR-Codes

SOPHIA – IoT-Anbindung

Dübeleinsetzvorrichtung für Dübel Ø 8 × 40 mm mit Klebstoffinjektion

Barcode2HOPS mit Variablen

MultiPost-Upgrade

POST-Element-Splitter

NC-HOPS 7.0

Hinweis:

Die technischen Daten und Beschreibungen entsprechen der damaligen Auftragsbestätigung. Die Angaben dienen lediglich zu Informationszwecken und sind nicht verbindlich.
