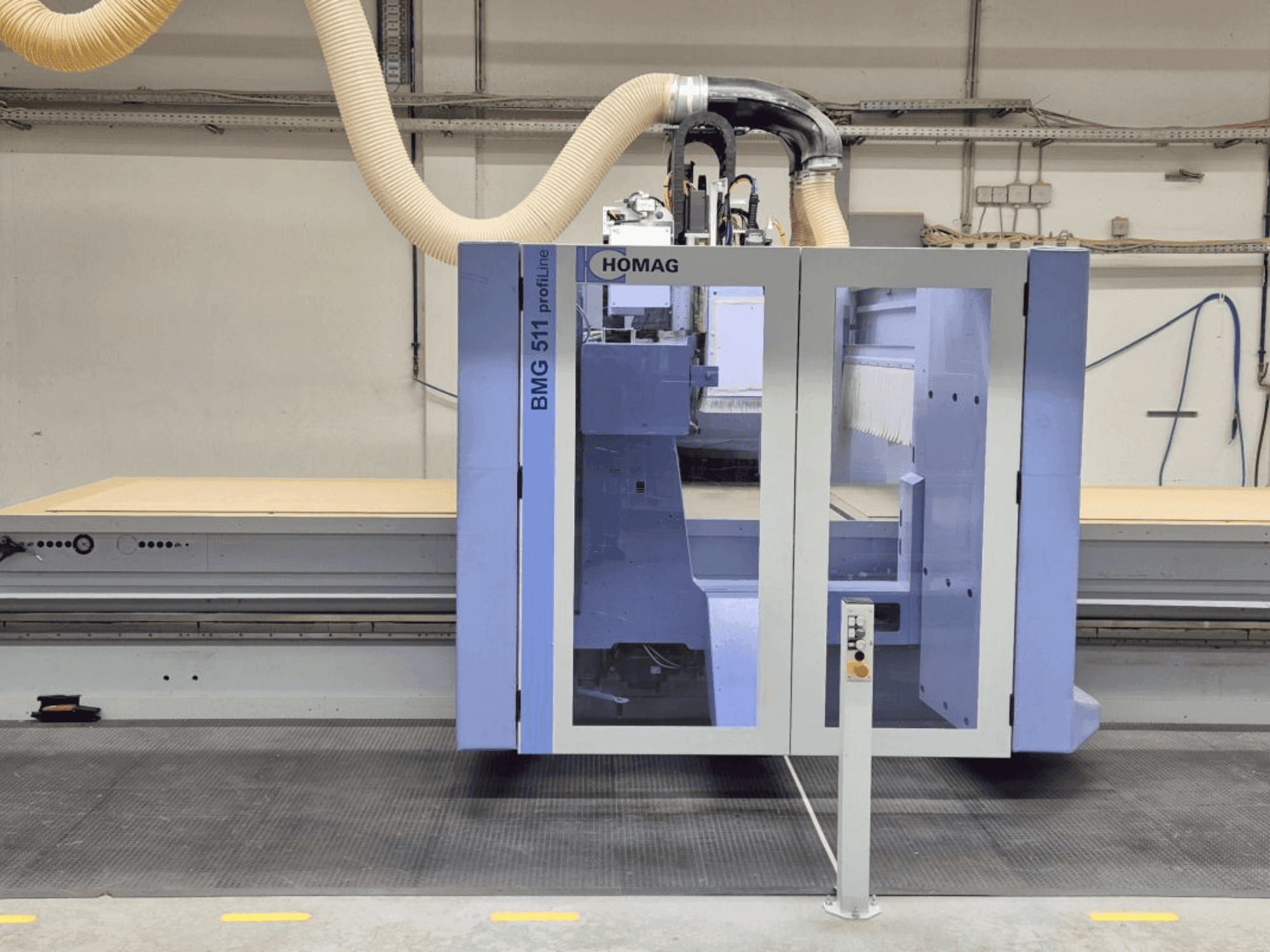

HOMAG - PROFI BMG 511/60/12/RDE-CNC-HOM-2015-00001

Arbeitsbereich: 6.000 x 1.550 mm

Parameter des Werkstücks:

• Länge (Einzelaufstellung): 6.000 mm

• Länge (Pendelbetrieb): 1.550-3.200 mm

• Breite: max. 1.550 mm (mit Hinteranschlag und Fräser Ø25 mm)

• Werkstückdicke: bis zu 275 mm inklusive Spannvorrichtungen; bis zu 60 mm mit Standard-Spannvorrichtungen

Geschwindigkeitspaket: X-Achse maximaler Vorschub 80 m/min

Geschwindigkeit der X-Achse: 80 m/min

Werkzeugbestückung:

• Werkzeugübergabestation auf der linken Seite des Maschinenbetts

• Scheibenwerkzeugwechsler: 18 Positionen

  • Kapazität Optionen: 18 x Ø130 mm Werkzeuge, oder 9 x Ø180 mm + 9 x Ø70 mm Werkzeuge

  • Maximale Aggregatlänge: 320 mm

• Keine Werkzeuge enthalten

Hauptfrässpindel:

• 12 kW (S6) / 9,5 kW (S1)

• Frequenzgesteuert 0-24.000 U/min

C-Achse:

• Mit Aggregateschnittstelle; unbegrenzter Schwenkbereich

• Schnittstelle für FLEX-5-Aggregat (Aggregat nicht enthalten)

Bohrkopf (30 Spindeln) - V20 / H10 / S360° "MPU":

• C-Achse ±185° zum Bohren/Sägen in jedem Winkel

• 20 vertikale Hochgeschwindigkeitsspindeln mit Schnellwechselsystem

• Vertikale Spindelanordnung (U-förmig): 3 Reihen mit 11, 3 und 6 Spindeln, 32 mm Abstand

• 10 horizontale Spindeln: 4 Paare im Abstand von 32 mm; 1 Paar im Abstand von 320 mm

Nutsäge/Trennsäge: für Blattdurchmesser bis Ø200 mm

Tisch/Gestell:

• Rastertisch mit geschlitztem Aluminiumprofil

• Dynamische Tischbereichszuordnung (R-Tisch): automatische Teilegrößenkontrolle; Vakuumzonen sind den Bearbeitungsfeldern fest zugeordnet

Steuerung/Software:

• POWERCONTROL PC 86 POWERTOUCH

• 21,5" Full HD Multitouch-Display

• WoodWop grafische, dialogbasierte CNC-Programmierung

Vakuum: Versorgung über kundenseitiges Vakuumsystem (keine integrierte Vakuumpumpe)
