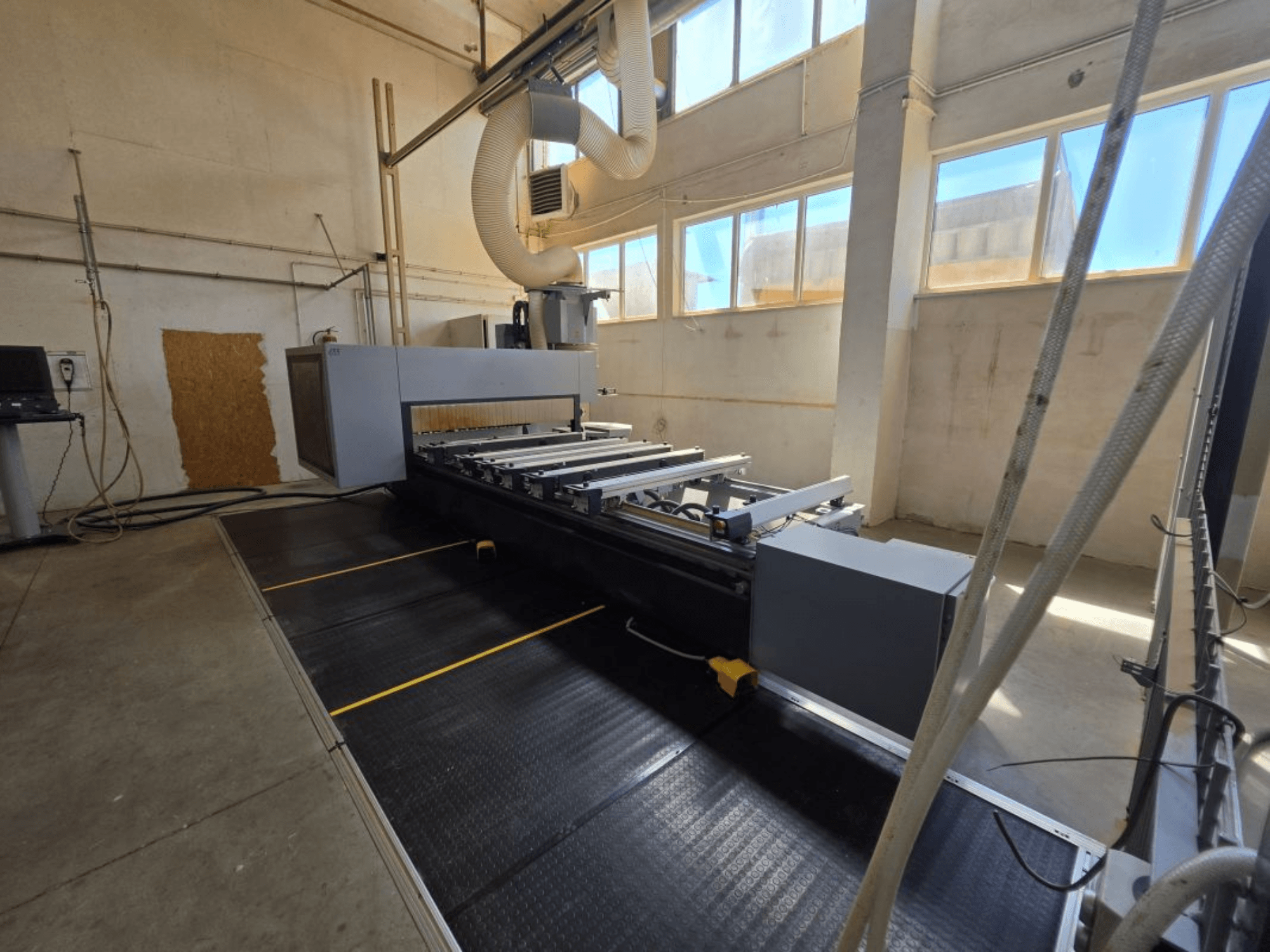

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Arbeitsstunden: 9,370 h

• Konstruktion: Schwerer geschweißter Stahlrahmen; doppelt angetriebenes Fahrportal

• Strom/Elektrik: 3x400 V, 50-60 Hz

• CNC-Software: WoodFlash-Suite (Bedienfeld, Werkzeugdatenbank, Programmeditor, 2D-Simulator, 3D-Vorschau, DXF-Import, CAD-Funktionen, parametrische/absolute/inkrementelle Programmierung, Taschenfräsen, Gravieren, Ablaufoptimierung, virtuelle Ebenen, Unterprogramme)

• Steuerungen und Bedienerschnittstelle:

  • CNC-Panel für die vollständige Maschinensteuerung

  • Mobiles Bedienterminal mit 24" LED-Monitor, Tastatur/Maus, USB

  • Handvorschubsteuerung (Vorschub-Override, Not-Aus, manueller Vorschub)

• Arbeitsbereich und Verfahrwege:

  • Arbeitsbereich: X 3000 mm, Y 1550 mm

  • Lichte Höhe Z: 150 mm

• Hauptspindel (5-Achsen):

  • 5-Achsen-Elektrospindel mit Kardangelenk, flüssigkeitsgekühlt, Keramiklager, Rechts-/Linkslauf

  • Leistung 12 kW (S6), 1.000-24.000 U/min

  • Werkzeugaufnahme HSK F63

  • Maximales Werkzeuggewicht 6 kg; maximaler Sägeblatt-Ø 350 mm

  • Integrierter Aggregateträger; elektrisch gesteuerte Absaughaube

• Achs- und Bewegungssystem:

  • Doppelt angetriebenes Portal

  • X: schraubenförmige Zahnstange & Ritzel, gehärtete Linearführungen

  • Y: Kugelumlaufspindel, gehärtete Linearführungen

  • Z: Kugelumlaufspindel, gehärtete Linearführungen

  • Automatische Zentralschmierung

• Werkzeugmagazine:

  • Linear: 12 Positionen, Aggregatabnahme; max. Werkzeug-Ø 250 mm, Länge 240 mm

  • Rotierend (auf Gantry): 18 Positionen; max. Werkzeug-Ø 250 mm, Länge 280 mm

  • Sägeblattaufnahmestation: max. Blatt-Ø 350 mm

• Bohren und Nutenfräsen:

  • Bohrkopf DH18 6H 2S:

    • 12 vertikale Spindeln (7X / 5Y), 6 horizontale Spindeln (4X / 2Y)

    • Bohrerhub/-länge max 70 mm; Werkzeughalter Ø 10 mm; einzeln angetrieben

  • Nutsägen: 2 Sägeblätter (1X / 1Y), max. Ø 120 mm, Körperstärke max. 5 mm, bis zu 6.000 U/min

• Vakuum und Aufspannung:

  • Konsolentisch mit 6 Konsolen; Anschläge vorne/hinten programmierbar

  • Kabelloses Zweikreis-Vakuumsystem; Saugerhöhe 100 mm

  • Pneumatische Konsolenverriegelung; 4 bewegliche Seitenanschläge; zusätzliche Tragarme

  • Vakuumpumpenleistung: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Zusätzliche Vakuum-Ausstattung: Schablonenanschlüsse links/rechts; geregelte Druckluft für Rahmenspanner; unabhängige Vakuum-/Luftsteuerung pro Konsole

• Sicherheit:

  • CE-Sicherheitssystem, Lichtvorhang, Not-Aus-System

  • Sicherheitszaun auf der linken Seite, Türsicherheitsüberwachung

  • Vakuum- und Druckluftsensoren

  • Zusätzliches Sicherheitsmattensystem

Zusätzliche Ausrüstung

• Zusätzliche mechanische Verriegelung der A-Achse und C-Achse

• Fernwartungspaket über Internet

• Software zur Erstellung von Schrankkörpern (3D-Schrankdesign-Paket)

• Service-Werkzeugsatz

• Dokumentation: Polierhandbücher; WoodFlash Installationshandbuch

• Zusätzliche Tragarme für Konsolen

• Mitgeliefertes Zubehör:

  • 11 Vakuumsauger FA 140 × 115 × 100 mm

  • 4 Vakuumsauger FA 125 × 75 × 100 mm

Hinweis: Die technischen Daten dienen nur zur Information und sind nicht verbindlich.
