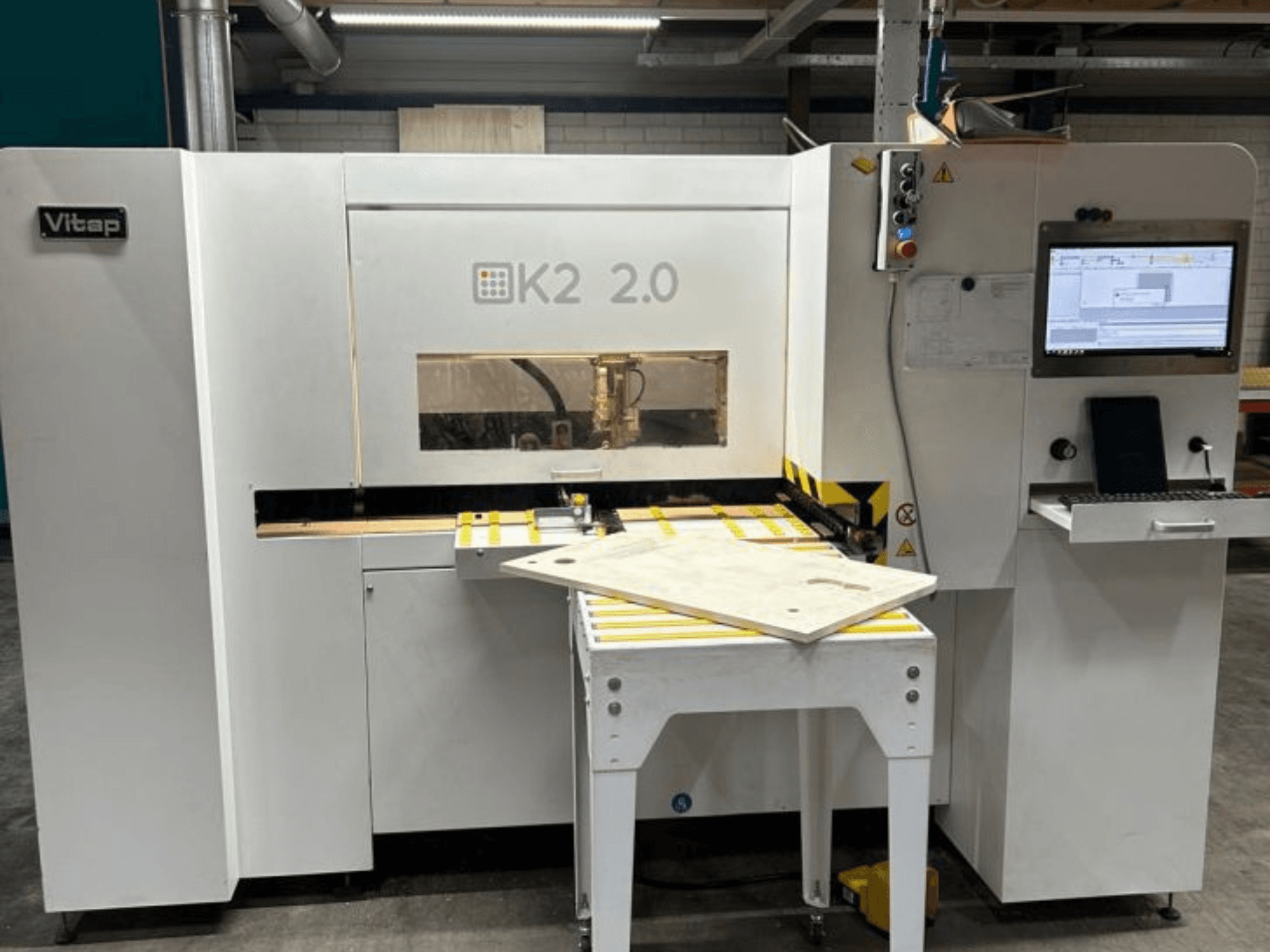

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

gebrauchte CNC Bohr- und Fräsmaschine

Fabrikat: Vitap

Typ: Point K2 TOP 2.0

Baujahr: 2018

Durchlaufbearbeitung, Werkstückbearbeitung von unten und automatische Werkstückrückführung zum Bediener

3 gesteuerte Achsen:

X Achse - unterbrechungsfreier Werkstücktransport durch DDT( Doppel dynamisches Transportsystem) mit bürstenlosen Motor

Y Achse - Bohrkopf Verfahrweg

Z Achse - Bohrungen

- Doppel "0"-Referenz: Neuer Laser Generation zur Erkennung des Werkstückanfangs und des Endes.

Das Program kann die Bohrungen von unten nachjustieren um eine perfekte Bündigkeit bei vertikalen und horizontalen Werkstücken zu erreichen.

Der Laser besteht aus einem Transmitter und Receiver, um einen Error bei dunklen Kantenmaterial zu vermeiden.

- Seitenanschläge mit Rollen bestehend aus einem festen und einem verfahrbarem Part, mechanisch digitale Auslese mit automatischer Ausrichtung zum 0-Anschlag zur Entnahme von bis zu 3 mm auf der 0-Linie

- Konstante Seitenandrückvorrichtung zur genauen Positionierung an die 0-Linie.

- Hinterer Werkstückausgang

- Automatischer 4-fach Werkzeugwechsler

- Keine Werkstücklängenbegrenzung

- Monitor LCD TFT 19" 5/4

- Industrie-PC

- Bedienerschnittstelle WSC mit Lister, parametrischem Werkzeug und parametrisches Rüsten

- Graphische Programmierung CAD TPA EDI32, Basisversion

- Usb Port

- Speichern aller Dateien

- Macro Programmierung

- Import DXF files

Technische Daten

Anzahl unabhängiger, vertikaler Spindeln: 12

Anzahl unabhängiger, horizontaler Spindeln auf der X Achse: (2+2)

Anzahl horizontaler Bohrspindeln auf der Y Achse: (2+2)

1 Säge (Ø 100mm)

Elektro Spindel 5 kW mit ISO30 Kegel (Upm 12000-24000)

Max Werkstückgewicht: Kg 80

Max Werkstückmaße: X unbegrenzt, Y 1200 mm, Z 50 mm

Min Werkstückmaße: X 270, Y 185 (70op), Z 4 mm

Vorschubgeschwindigkeit: 25m/min

Drehzahl Spindeln: 3500 UpM

Max horizontaler Werkzeug-Ø 12mm

Max Bohrtiefe horizontal auf der X und Y axis 30mm

Max Bohrtiefe vertikal: 45 mm

Max vertikaler Werkzeug-Ø 35mm

Luftverbrauch 2000 m3/h

Absauggeschwindigkeit 30 mt/sec

Absaugstutzen 2xØ. 100mm + 1xØ.50 mm

Motor: 1,7 kw

Druckluft: 7 bar

Max. Luftverbrauch: 60nlt/min

CE STANDARDS

-Büro Software - Lizenz

- verstellbarer Nullpunkt für 4 - seitiges Formatieren

- CE konform

- Stand: 28.05.2026: ca. 500 Betriebsstunden und es wurde ein neuer PC eingebaut

Hinweis:

Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
