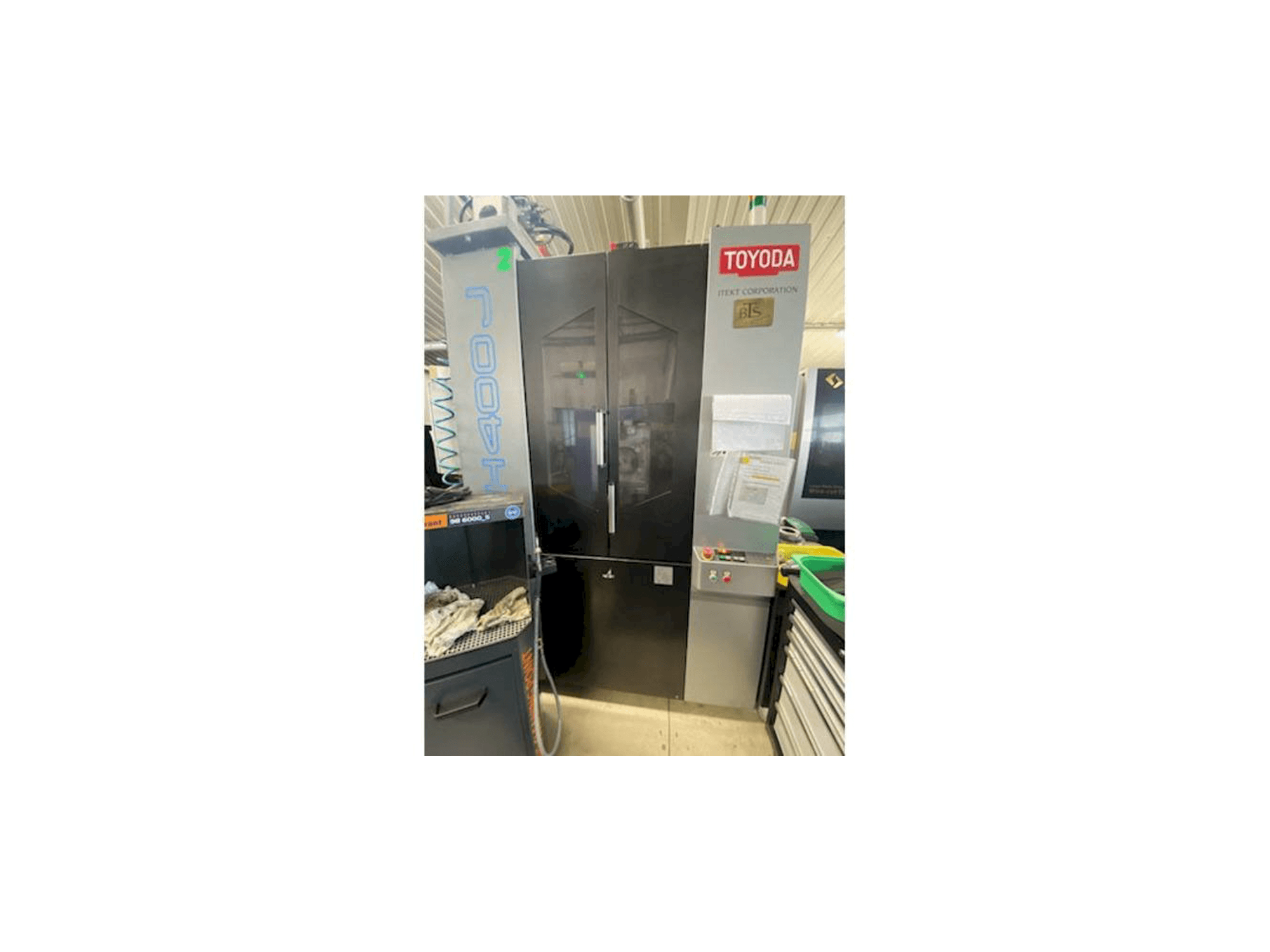

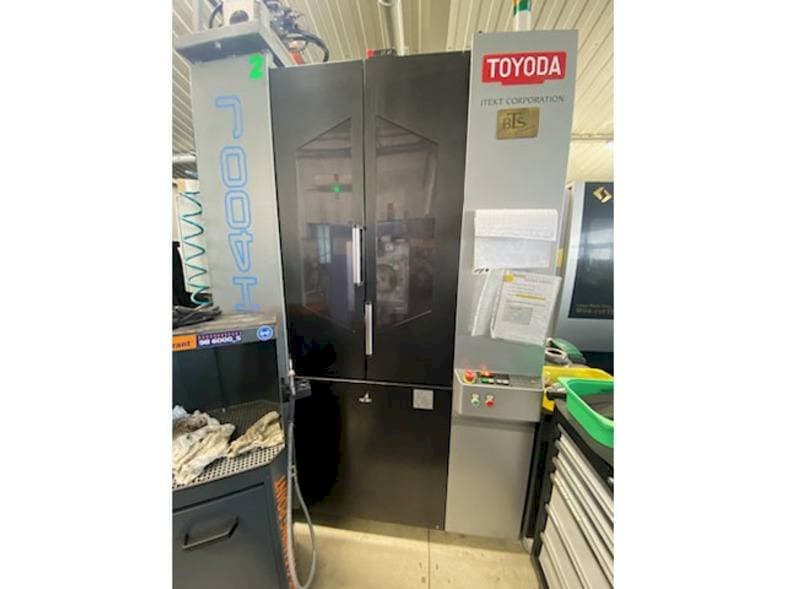

Frontansicht der TOYODA FH400J  Maschine

TOYODA FH400J

TOYODA - FH400J

2014

155.000 €

GINDUMAC Preis
(Ex works)
Erhalten Sie ein offizielles Angebot
Maschine besichtigen
gegenangebot abgeben
PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

sales contact

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

whatsapp
Über Whatsapp kontaktieren
In Originalsprache anzeigen

Dieses TOYODA FH 400 J Horizontal-Bearbeitungszentrum wurde im Jahr 2014 in Japan hergestellt und hat 36057 Produktionsstunden. Es ist mit einer Fanuc Serie 32i-Modell A Steuerung ausgestattet. Die Maschine hat eine Spindeldrehzahl von 15000 U/min.

Übersicht

  • Hersteller: TOYODA
  • jahr: 2014
  • MODELL: FH400J
  • Produktionsstunden: 36057
  • anwendungstyp: Fräsen
  • Standort: Slowenien
  • maschinentyp: Bearbeitungszentren (horizontal)
  • Verfügbarkeit: Ab sofort
  • Marke Steuergerät: Fanuc
  • GINDUMAC ID: SI-MIL-TOY-2014-00001

Technische Daten

Allgemeine Angaben

  • Breite: 2100 mm
  • Tiefe: 4205 mm
  • Höhe: 2735 mm
  • Gewicht: 11000 kg

Steuergerät

  • Hersteller: Fanuc
  • Modell: Series 32i-Model A

Hauptantrieb

  • Drehzahlbereich Spindel: 15000 1/MIN

Bewegung

  • X-Achse Bewegung: 600 mm
  • Y-Achse Bewegung: 560 mm
  • Z-Achse Bewegung: 630 mm

Werkstück

  • Max. Tischbelastung: 400 kg

Arbeitstisch

  • Äußere Länge: 400 mm
  • Äußere Breite: 400 mm

Zusätzliche Informationen

    Maschinenvorteile

    • Technische Maschinenvorteile:
      • - 75 bar hochdruckpumpe und einem 1. 200l emulsionstank von knoll.
      • - Werkzeug-zu-werkzeug-zykluszeit von 0,9 sekunden und eilganggeschwindigkeit von 60 m/min.

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
