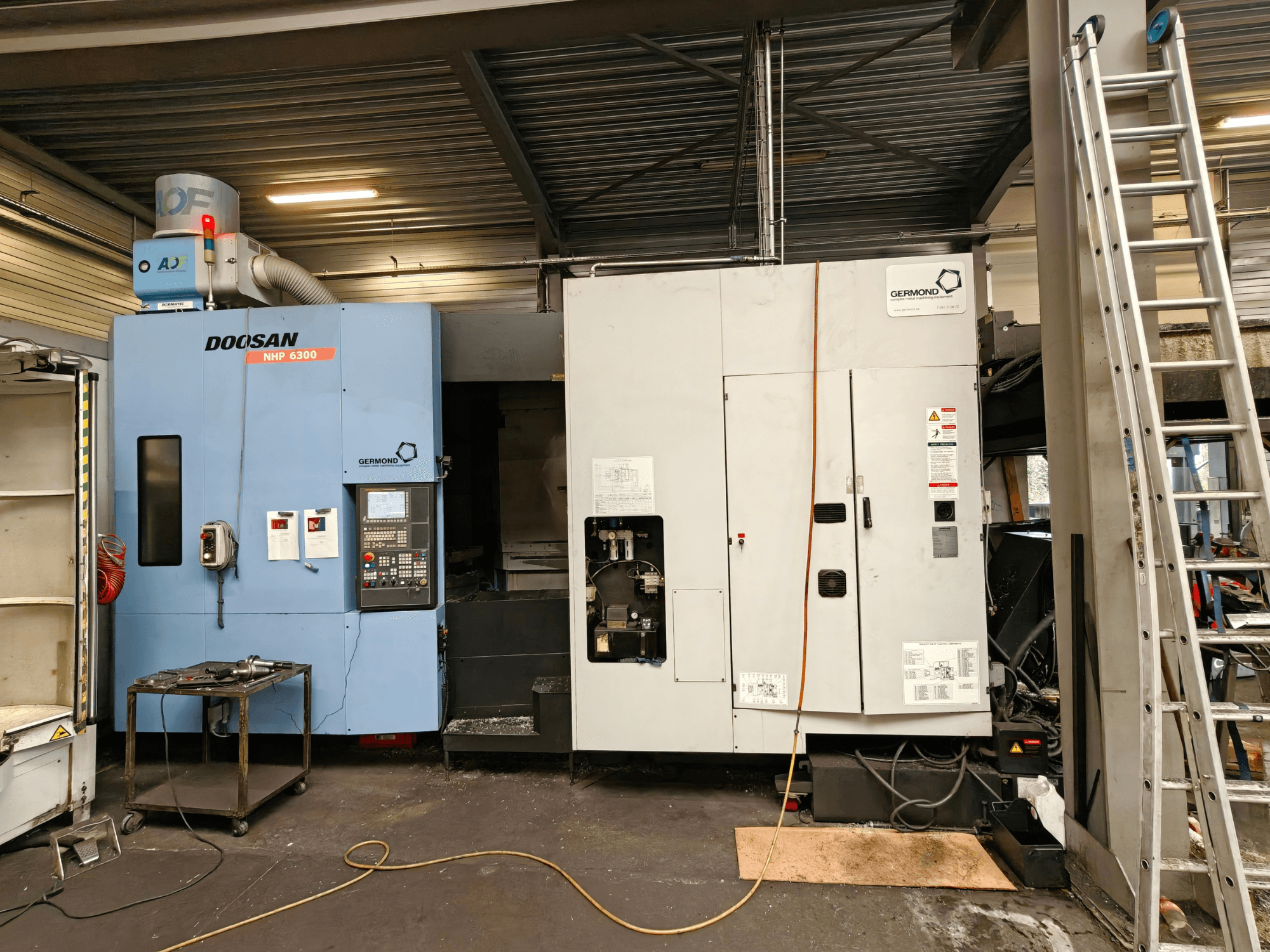

Diese 4-Achsen-Maschine vom Typ DOOSAN NHP6300 wurde im Jahr 2014 hergestellt. Sie verfügt über einen beeindruckenden Verfahrweg von 1.050 mm in der X-Achse, 900 mm in der Y-Achse und 1.000 mm in der Z-Achse. Die Maschine verfügt über eine maximale Palettenbelastung von 1.500 kg und eine Werkzeugkapazität von 40 Werkzeugen. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das von uns zum Verkauf angebotene horizontale Bearbeitungszentrum DOOSAN NHP6300 in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: DOOSAN
- jahr: 2014
- MODELL: NHP6300
- Produktionsstunden: 19865
- anwendungstyp: Fräsen
- Standort: Belgien
- maschinentyp: Horizontal-Bearbeitungszentrum
- Marke Steuergerät: FANUC
Technische Daten - DOOSAN NHP6300
Steuerung
- Steuerungshersteller: FANUC
- Steuerungsmodell: Series 31i-model B
Maße
- Maschinenhöhe: 3422 mm
- Maschinenlänge: 3780 mm
- Maschinengewicht: 18000 kg
- Maschinenbreite: 7297 mm
- Tischbelastung: 1500 kg
Bewegung
- Anzahl der Achsen: 4
- X-Achsen-Verfahrweg: 1050 mm
- Y-Achsen-Verfahrweg: 900 mm
- Z-Achsen-Verfahrweg: 1000 mm
Technische Spezifikation
- Max. Werkzeuggewicht: 30 kg
- Spindeldrehzahl: 10000 RPM
- Werkzeugaufnahme: ISO 50
- Werkzeugstationen: 40
Zusätzliche Informationen
Abstand von der Palettenoberkante zur Spindelmitte: 100–1.100 mm
Abstand von der Palettenmitte zur Spindelspitze: 75–975 mm
Palette
Typ: Indexierung (Drehpalette)
Schrittwinkel: 1°
Abmessungen: 630 × 630 mm
Maximale Traglast: 1.500 kg
Befestigungsmuster: 24 × M16 × P2,0 {5–18H8}
Maximale Werkstückgröße (Ø × H): Ø 1.050 × 1.350 mm
Spindel
Drehzahl: 10.000 U/min (Optionen: 6.000 / 15.000 U/min)
Kegel: ISO 50 (7/24-Kegel)
Maximales Drehmoment: 489 Nm (Optionen: 599,8 / 350 Nm)
Vorschubgeschwindigkeiten
Eilgang (X/Y/Z): 60 / 60 / 60 m/min
Maximaler Schnittvorschub: 30.000 mm/min
Automatischer Palettenwechsler (APC)
Anzahl der Paletten: 2
Typ: Rotationsshuttle
Wechselzeit: 12 s
Antrieb: Servomotor
Automatischer Werkzeugwechsler (ATC)
Werkzeugschnittstelle: BT / CT / DIN (HSK optional)
Magazintyp: Kette
Standardkapazität: 40 Werkzeuge (Optionen: 60 / 90 / 120 / 150)
Kapazität des Matrix-Magazins: 196 / 256 / 316 / 376 Werkzeuge
Maximaler Werkzeugdurchmesser: Ø130 mm (Ø125 mm pro Anmerkung)
Maximaler Werkzeugdurchmesser bei leeren Nachbarfächern: Ø 320 mm
Maximale Werkzeuglänge: 630 mm (HSK: 700 mm)
Wechselzeit von Werkzeug zu Werkzeug: 2,0 / 3,5 s
Wechselzeit von Werkstück zu Werkstück: 5,0 / 6,5 s
Motorleistung und Anschlüsse
Spindelmotor: 25 / 30 kW (Optionen: 22 / 30, 50 / 55 kW)
Druckluftversorgung: 0,54 MPa
Tankkapazitäten
Kühlmittel: 925 l
Schmierung: 7,2 l
Zusatzausstattung
Fastems-Automatisierungssystem
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
