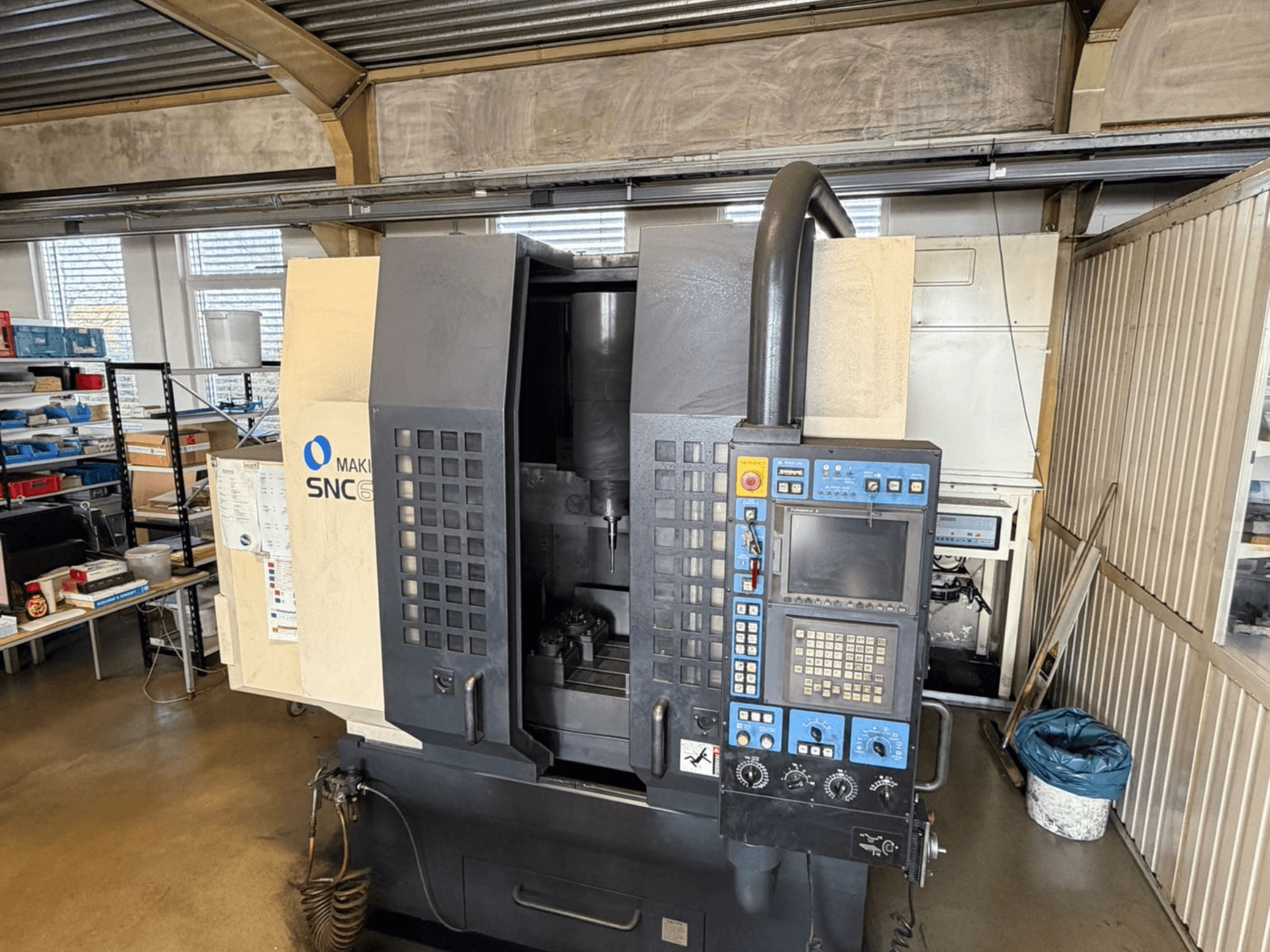

Makino - SNC 64-A15AT-MIL-MAK-2001-00001

Elektrisch

• Betriebsspannung: 400 V

• Frequenz: 50 Hz

• Phasen: 3-phasig

• Nennstrom: 90 A

• Empfohlene Versorgungssicherung: 100 A (träge/zeitverzögert)

• Größe des Versorgungskabels: 35 mm² Kupfer

• Schaltplan: 4036 EP 0024

CNC / Steuerung

• Mikrocomputer-Steuerung: Profi A

• CNC: FANUC System 16iM

• DNC-Anbindung: Datenserver-Schnittstelle

• Integrierter IC-Speicher: 160 MB

• Interpolation: NURBS

• Programme: 125 Haupt- und Unterprogramme gleichzeitig speicherbar

• Koordinateneingabe: Polarkoordinateneingabe verfügbar

• Hochgeschwindigkeits-Kontursteuerung: Super-GI

• Prozessor: RISC für schnelle 3D-Bearbeitungsberechnungen

Mechanische Konstruktion

• Maschinenrahmen: Geschweißte Gusseisen-Konstruktion

• Anordnung der Achsen: Kreuztischsystem (X, Y); Z-Achse Konsolentyp

• Führungen: Vorgespannte Kugelumlaufschienen

• Thermische Stabilität: Ölumlaufkühlung zur Stabilisierung der Spindeltemperatur

Leistung der Achsen

• Eilgang: bis zu 16.000 mm/min

• Simultanbearbeitung: 3-Achsen-Konturfräsen

• Konturgenauigkeit: Hoch (Super-GI-Steuerung)

Spindel:

• Werkzeugaufnahme: HSK-A63F

• Drehmoment: 21 Nm

• Durchmesser des vorderen Lagers: 55 mm

Werkzeugsystem

• Kapazität des Werkzeugmagazins: 15 Werkzeuge

• Werkzeugbruch-Überwachung: Ja

• Automatischer Werkzeugwechsel: Ja

Anwendungen / Fähigkeiten

• Graphitelektrodenfräsen (inkl. lange Werkzeuge)

• Bearbeitung von Kupferelektroden

• Fräsen von gehärtetem Stahl

• Konzipiert für automatische Produktionsabläufe

• Optimierte Oberflächengüte

• Konturgenaue 3D-Fräsbearbeitung

Standard-/Integrierte Systeme

• Graphit-Staubabsaugsystem

  • Entstaubung durch: Blasluft, Spindelabsaugung, Werkzeugabsaugung

• Filtersystem mit automatischem Sammelbehälter

• Minimalmengenschmierung (MMS)

• Konzipiert für die Hochgeschwindigkeitsbearbeitung von Graphit

• Geeignet für gehärtete Formkerne
