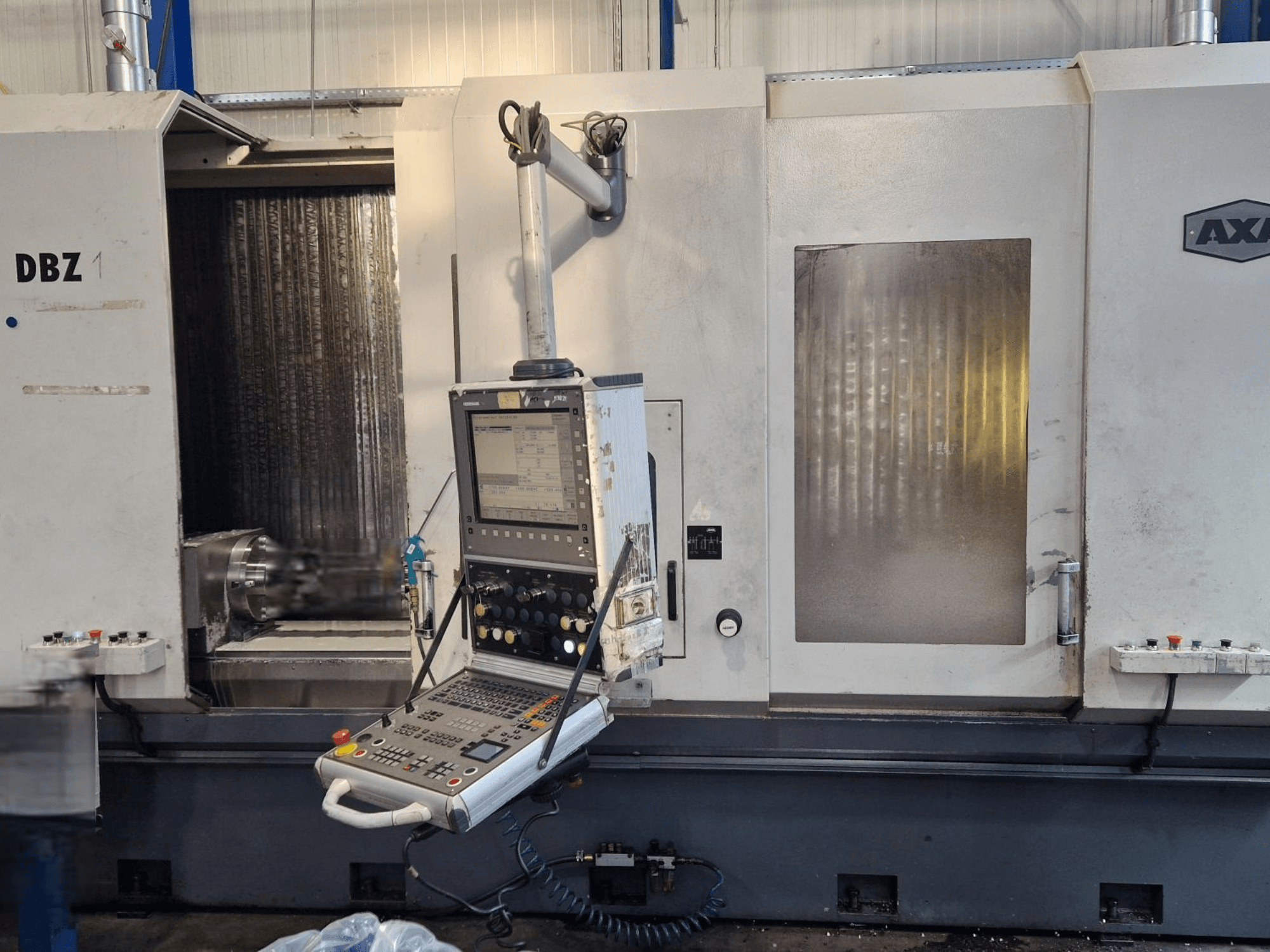

AXA - DBZAT-MIL-AXA-2010-00001

• Spindelbetriebsstunden: 36.604 h (durch Bild nachgewiesen)

• Betriebsstunden: 40.049,8 h

• Maschinen-Einschaltstunden: 81.189 h

• Verfahrweg X-Achse: 2 × 750 mm (Pendelbetrieb)

• Verfahrweg Y-Achse: 500 mm

• Verfahrweg Z-Achse: 600 mm

• Aufspannfläche / Tischgröße: 1.350 × 500 mm rechts und links (2×)

• Max. Tischbelastung: 800 kg/m²

• Spindeltyp: Hohlwellenmotor, wassergekühlt

• Drehzahlbereich der Spindel: 30 – 8.000 U/min (max. 10.000 U/min angegeben / Nmax 12.000 U/min)

• Spindelleistung (40 % Einschaltdauer): 30,0 kW

• Spindelleistung (100 % Einschaltdauer): 20,0 kW

• Spindeldrehmoment (40 % Einschaltdauer): 143,2 Nm

• Spindeldrehmoment (100 % Einschaltdauer): 95,5 Nm

• Werkzeugaufnahme: SK 40

• Werkzeugwechslerkapazität: 22 Positionen (Platten-/Scheibenausführung)

• - Max. Werkzeugdurchmesser: 85 mm (135 mm bei freien Nachbarplätzen)

  - Max. Werkzeuglänge: 400 mm

  - Max. Werkzeuggewicht: 8 kg (bei L = 400 mm) / 5,5 kg (bei L = 200 mm)

  - Eilgang X-Achse: 25 m/min

  - Eilgang Y-Achse: 25 m/min

  - Eilgang Z-Achse: 20 m/min

  - Anschlussspannung: 3x 400 V / 230 V / N / PE, 50 Hz

  - Anschlussleistung: 55 kVA

  - Absicherung: max. 100 A

  - Steuerspannung: 24 V

• Gesamtabmessungen: 4500 × 2250 × 2700 mm

• Werkzeugwechsler: Platten-Werkzeugwechsler

• Ausführung/Konfiguration: Fahrsäule; linker/rechter Arbeitsbereich (Pendelbearbeitung)

• Sicherheit/Einhausung: Wartungsklappe

Zusatzausstattung

• NC-Drehtisch RTA 200 mit hydraulischem Gegenlager (4. Achse)

• Spannsystem: Hydraulik für rechten/linken Arbeitsbereich, inkl. Drehdurchführung für die 4. Achse

• Interne Kühlmittelzufuhr (IKZ)

• Späneförderer

• Emulsionssystem (Kühlmittel)

• Nachkühlaggregat (Kältemaschine)

• An einer Spannseite ist eine 4. Achse montiert. Diese ist im Lieferumfang enthalten.
