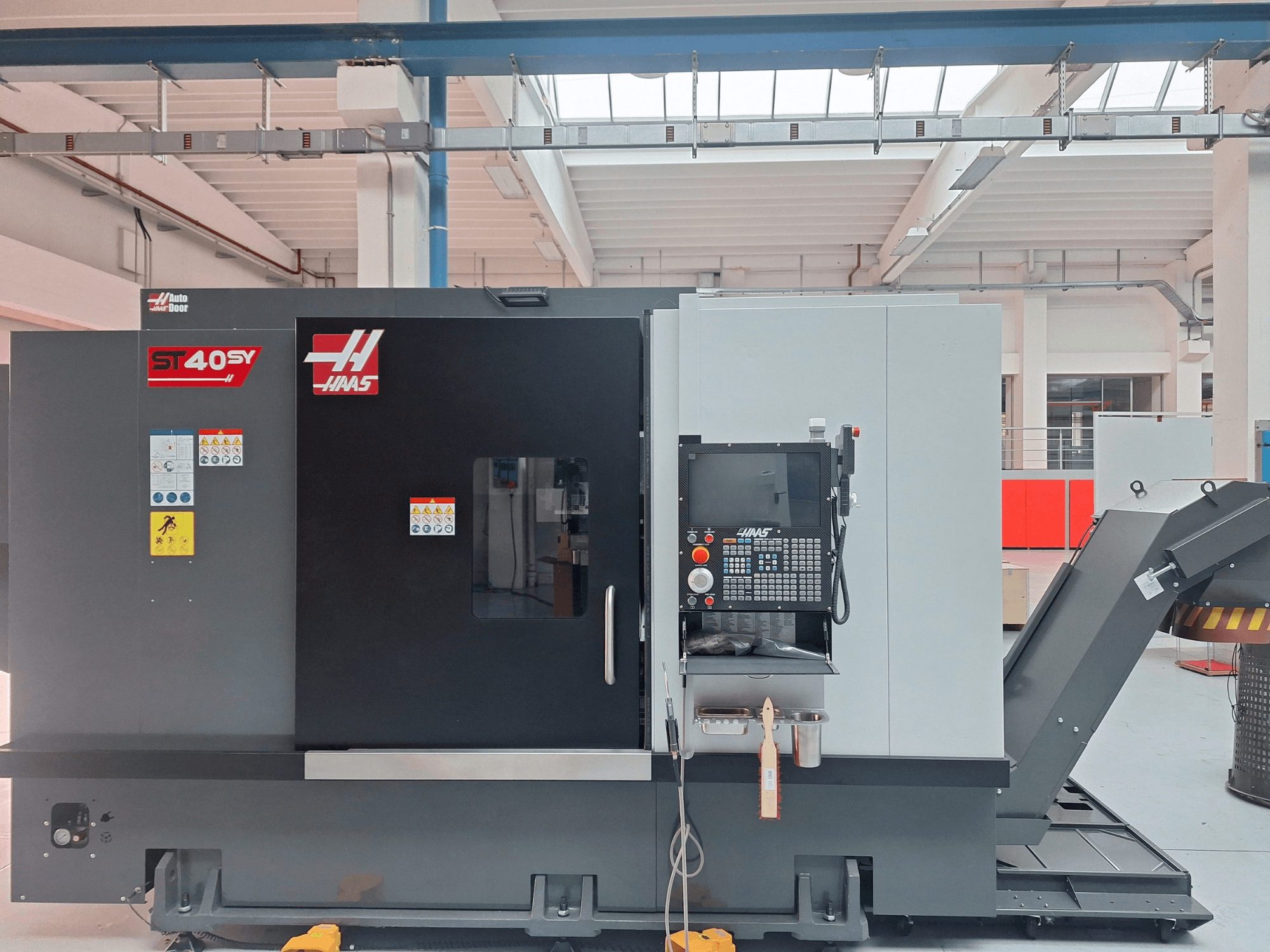

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Arbeitszeit: 0

• Ausstellungsmaschine

• Spannfuttergröße: 15,0 Zoll / 381 mm

• Max. Werkstückdurchmesser: 35,5 in / 902 mm

• Max. Schnittdurchmesser (mit BMT75-Revolver): 27,50 in / 699 mm

• Max. Schnittlänge: 28,0 in / 711 mm

• Stangendurchlass: 4,00 in / 102 mm

• Eilgang der X-Achse: 472 ipm / 12,0 m/min

• Eilgang der Y-Achse: 472 ipm / 12,0 m/min

• Eilgang der Z-Achse: 710 ipm / 18,0 m/min

• Max. Schubkraft X: 5500 lbf / 24465 N

• Max. Schubkraft Y: 2300 lbf / 10231 N

• Max. Schubkraft Z: 9000 lbf / 40034 N

• Spindelspitze: A2-8

• Antriebssystem: 2-Gang-Getriebe

• Max. Drehmoment der Spindel: 1.400,0 ft-lbf bei 150 U/min / 1.898,0 Nm bei 150 U/min

• Spindelbohrung ø: 4,62 in / 117,3 mm

• XP-Option Antriebssystem: 2-Gang-Getriebe

• Maximale Nennleistung der XP-Option: 55,0 hp / 41,0 kW

• Maximale Drehzahl der XP-Option: 2.400 U/min

• Maximales Drehmoment der XP-Option: 2100,0 ft-lbf bei 150 U/min / 2847,0 Nm bei 150 U/min

• Max. Nennleistung der C-Achse der Hauptspindel: 5,0 hp / 3,7 kW

• Maximale Drehzahl der C-Achse der Hauptspindel: 49 U/min

• Positioniergenauigkeit der C-Achse der Hauptspindel: ± 0,01°

• Bremsdurchmesser der C-Achse der Hauptspindel: 21,5 in / 546 mm

• Haltemoment der C-Achsen-Bremse der Hauptspindel: 450 ft-lbf / 610 Nm

• Reitstockkonus: MT5

• Verfahrweg des Reitstocks: 26,0 in / 660 mm

• Max. Schubkraft des Reitstocks (Acme): 3.000 lbf / 13.345 N

• Min. Schubkraft des Reitstocks (Acme): 200 lbf / 890 N

• Anzahl der Werkzeuge im Revolver: 12 Stationen

• Indexierzeit des Revolvers (ein Werkzeug): 2 s

• Revolver-Werkzeugausstattung: BMT75

• Maximale Drehzahl der angetriebenen Werkzeuge: 4.000 U/min

• Antriebswerkzeug: BMT75

• Kühlmittelkapazität: 95 gal / 360 L

• Luftbedarf: 4 scfm bei 100 psi / 113,0 L/min bei 6,9 bar

• Inline-Luftschlauch: 3/8 Zoll

• Mindestluftdruck: 80 psi / 5,5 bar

• Eingangs-Wechselspannung (3-phasig) – Niedrig: 220 VAC

• Stromaufnahme bei Volllast (3-phasig) – niedrig: 70 A (Standard) / 105 A (XP-Option)

• Eingangs-Wechselspannung (3-phasig) – hoch: 440 VAC

• Strom bei Volllast (3-phasig) – hoch: 35 A (Standard) / 53 A (XP-Option)

• Abmessungen der Palette für den Inlandsversand: 217,0 in x 95,0 in x 116,0 in / 551 cm x 241 cm x 295 cm

• Abmessungen der Exportkiste: 217,0 in x 95,5 in x 120,5 in / 551 cm x 243 cm x 306 cm

• Gewicht der Exportkiste: 22.141 lb / 10.043,0 kg

Zusatzausstattung

• Späneförderer

• Fernbedienungsgriff / CNC-Steuerpult

• Automatische Türfunktion

• Eppinger Preci-Flex-Antriebshalter

• Samchully 3-Backen-Spannfutter

• Werkzeugvoreinstellgerät / Messtaster

• Kühlmittel-/Luftblas-Schlauch
