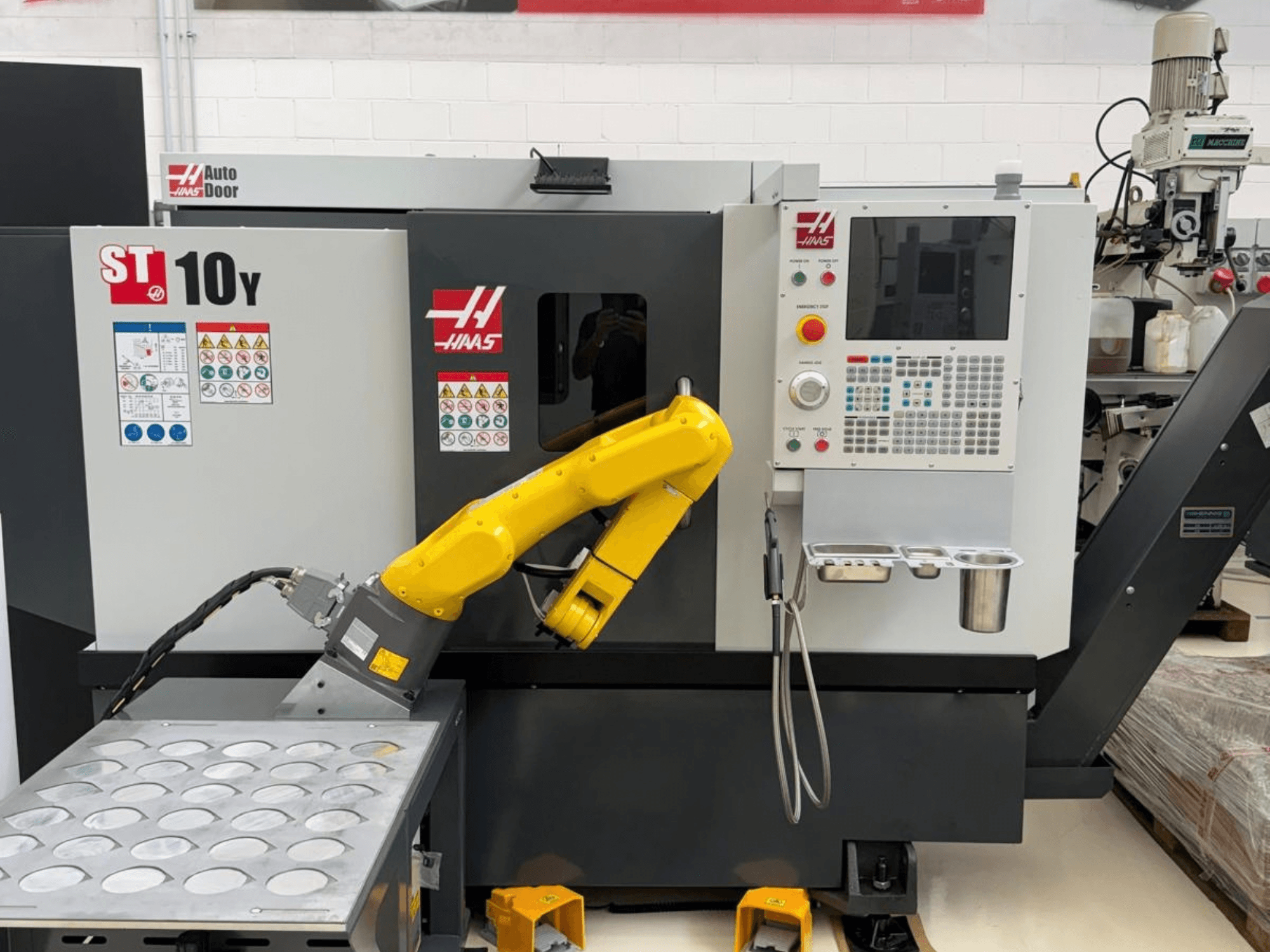

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Arbeitszeit: 0

• Ausstellungsmaschine

• Spannfuttergröße: 6,5 Zoll / 165 mm

• Max. Werkstückdurchmesser: 16,5 Zoll / 419 mm

• Max. Schnittdurchmesser: 11,00 in / 279 mm (mit BMT45-Revolver)

• Max. Schnittlänge: 16,0 in / 406 mm

• Stangendurchlass: 1,75 Zoll / 44 mm

• Eilgang auf der X-Achse: 472 ipm / 12,0 m/min

• Eilgang auf der Y-Achse: 472 ipm / 12,0 m/min

• Eilgang in Z-Achse: 1200 ipm / 30,5 m/min

• Max. Schubkraft X: 2400 lbf / 10676 N

• Max. Schubkraft Y: 2.300 lbf / 10.231 N

• Max. Schubkraft Z: 3700 lbf / 16458 N

• Spindelspitze: A2-5

• Max. Drehmoment der Spindel: 75,0 ft-lbf bei 1300 U/min / 102,0 Nm bei 1300 U/min

• Bohrung des Zugrohrs: 1,81 in / 46 mm

• Spindelbohrung ø: 2,31 in / 58,7 mm

• Maximale Drehzahl der Hauptspindel-C-Achse: 60 U/min

• Positioniergenauigkeit der C-Achse der Hauptspindel: ± 0,02°

• Spannbereich des Nebenspindel-Spannfutters: 5,3 Zoll / 135 mm

• Maximale Drehzahl der Nebenspindel: 6000 U/min

• Reitstockkonus: MT3

• Hydraulischer Hub der Reitstockhülse: 3,8 in / 95 mm

• Revolverplätze: 12 Plätze (BMT45)

• Maximale Drehzahl der angetriebenen Werkzeuge: 4000 U/min

• Kühlmittelkapazität: 30 gal / 114 L

• Erforderlicher Luftbedarf: 4 scfm bei 100 psi / 113,0 l/min bei 6,9 bar

• Versandgewicht: 7.900 lb / 3.584,0 kg

Zusatzausstattung

• Maximale Tragkraft des Roboterpakets am Handgelenk: 15,4 lb / 7 kg

• Reichweite des Roboterpakets: 35,9 in / 911 mm

• Wiederholgenauigkeit des Roboterpakets: 0,0004 Zoll / 0,010 mm

• Maximales Werkstückgewicht mit Einzelgreifer: 7,9 lb / 3,6 kg

• Maximales Werkstückgewicht bei Roboter mit Doppelgreifer: 5,0 lb / 2,3 kg pro Greifer
