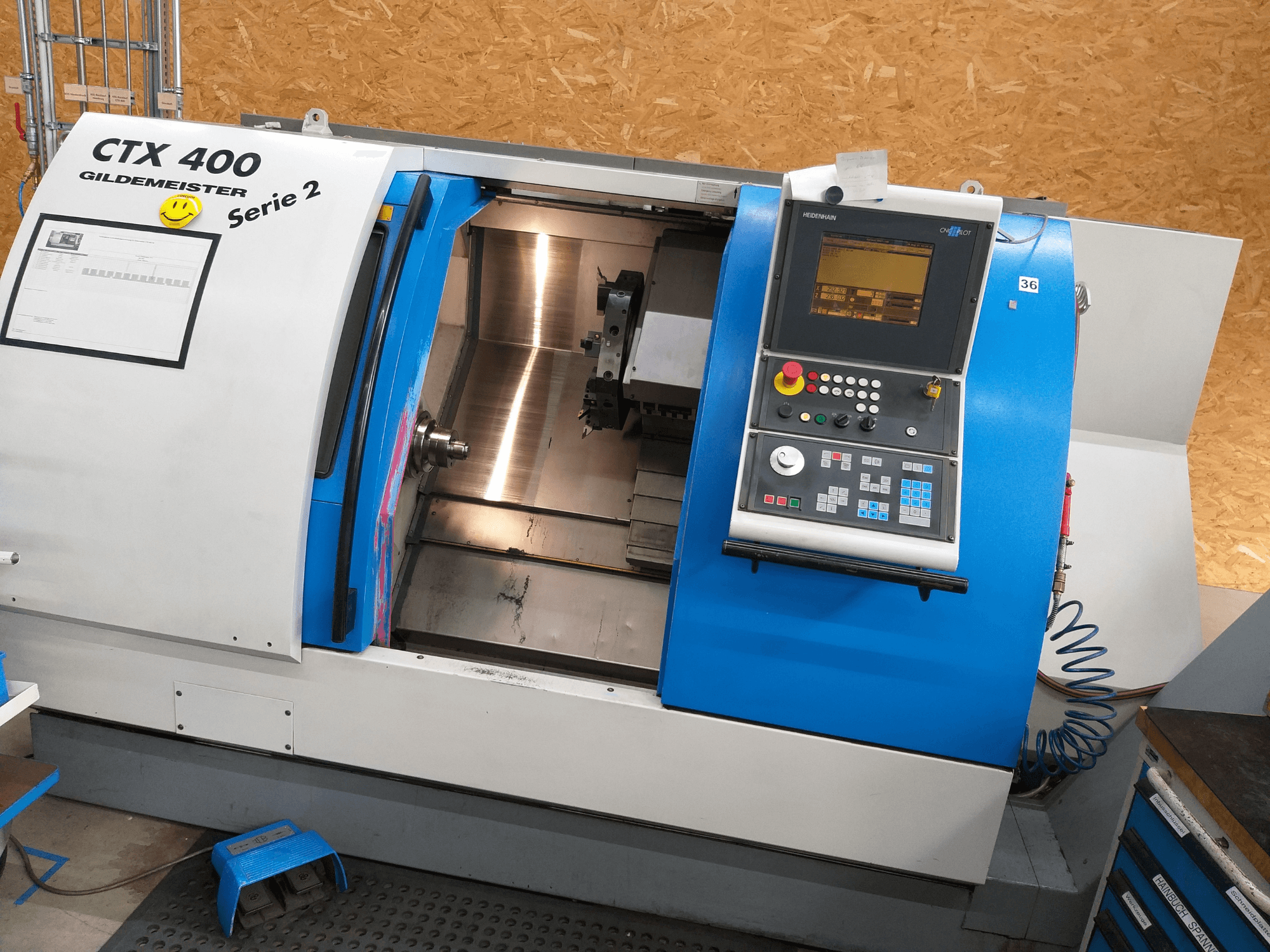

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Marke der Steuerung: HEIDENHAIN

• Modell der Steuereinheit: CNC PILOT

• Abstand zwischen den Spitzen: 600 mm

• Schwenkbereich über Bett: 570 mm

• Schwenkbereich über Querschlitten: 470 mm

• Maximaler Drehdurchmesser: 420 mm

• Spindelnase: DIN 55026 Flachflansch Größe 170h5

• Durchmesser des vorderen Lagers: 120 mm

• Spindelbohrung: 79 mm

• Maximaler Spannfutterdurchmesser: 250 mm

• Maximales Drehmoment: 320 Nm

• Revolvertyp: Scheibenrevolver

• Werkzeugsystem: VDI 20/20

• Reitstockkonus: MK4

• Durchmesser der Reitstockhülse: 80 mm

• Verfahrweg der Reitstockhülse: 550 mm

• Vorschubantrieb X-Achse: 3,3 kW

• Vorschubantrieb Z-Achse: 3,3 kW

• Leistung der Schmierpumpe: 0,1 kW

• Leistung der Kühlmittelpumpe: 1,4 kW

• Leistung der Hydraulikpumpe: 1,5 kW

• Eilgang X-Achse: 24.000 mm/min

• Eilgang Z-Achse: 20.000 mm/min

• Vorschubgeschwindigkeit: 0,025–7.000 mm/min

• Gewindesteigungsbereich: 0,025–3.500 mm/min

• Kühlmittelbehälter-Fassungsvermögen: 100 l

• Stromversorgung: 400 V

• Frequenz: 50 Hz

• Anschlussleistung: 44 kVA

• Nennstrom: 64 A

• Steuerspannung: 24 V

• Betriebsstunden: 58.132 h

• CE-zertifiziert

• Lieferumfang wie abgebildet, einschließlich 3 interner Spannköpfe

• Konfiguration wie abgebildet: VDI30-Scheibenrevolver

Optional:

• Reitstock

• Späneförderer
