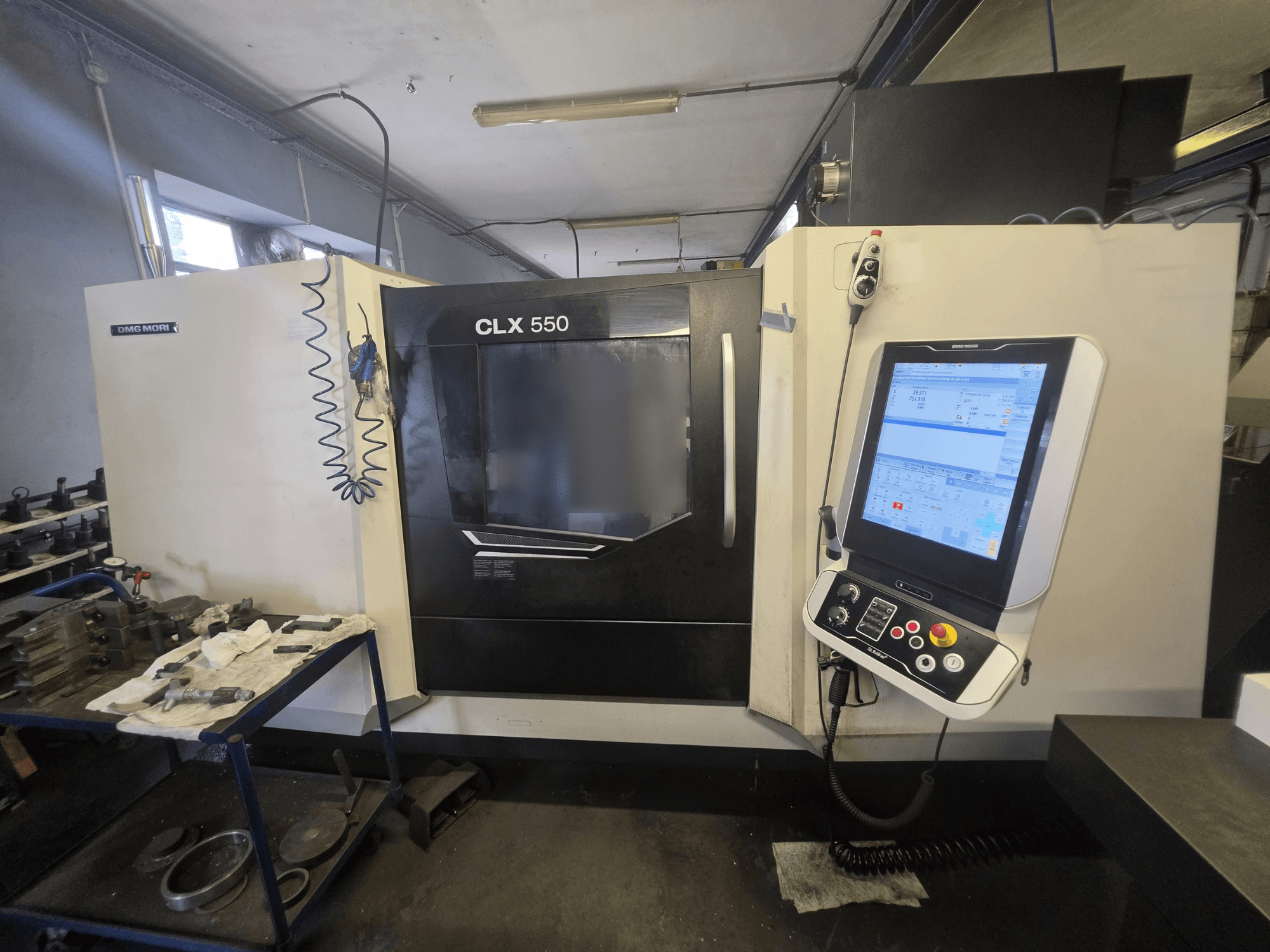

DMG MORI - CLX 550 V3PL-TUR-DMG-2020-00003

• Bedienfeld: DMG MORI SLIMline Multi-Touch, 19-Zoll-Touchscreen

• Gesteuerte Achsen: 3 (X, Z, C)

• Spindelbetriebsstunden: ca. 20.292 h

Arbeitsbereich und Achsen

• Maximaler Drehdurchmesser: 480 mm

• Max. Drehlänge: 1.240 mm

• Schwenkbereich über Bett: 700 mm

• Schwenkbereich über Querschlitten: 500 mm

• Eilgang X/Z: 30 m/min

• Hauptspindel C-Achse

Hauptspindel und Spannfutter

• Spindelnase: A2-8

• Erweiterte Stangendurchlasskapazität: 102 mm

• Spindelleistung: 33 kW bei 40 % / 22 kW Dauerbetrieb

• Spindeldrehmoment: 630 Nm bei 40 % / 420 Nm Dauerbetrieb

• Hydraulikspannfutter: SMW BH-D 320 / A2-8, D103 mm

• Funktion zur differenzierten Spannkraftregelung

Werkzeugrevolver und angetriebene Werkzeuge

• Werkzeugrevolver: 12-fach VDI 40 mit 6 zusätzlichen BT-Stationen

• Angetriebene Werkzeuge: ja

• Max. Drehzahl der angetriebenen Werkzeuge: 4.000 U/min

• Leistung des angetriebenen Werkzeugs: 5,44 kW bei 40 %

• Drehmoment des angetriebenen Werkzeugs: 20 Nm bei 40 %

Reitstock

• Reichweite des Reitstocks: 1.200 mm

• Spannkonus: MT5

• Max. Schubkraft: 12 kN

Ausstattung und Optionen

• Einrichtungspaket

• Tropenpaket

• 12-bar-Kühlmittelversorgungssystem

• Manuelle Arbeitsbereichs-Spülpistole

• Funktion zur variablen Spindeldrehzahl

• DMG MORI-Servicepartner

• DMG MORI Messenger V2

• DMG MORI NETservice

• DMG MORI IoTconnector

• Bildschirmsprachen: Deutsch/Polnisch

Bauweise

• Schräg gestelltes Gusseisenbett

• Linearführungen, Breite 45 mm

Zusatzausstattung

• Mechanische Ölnebelabsaugung, 1.100 m³/h

• WTO VDI 40-Antriebswerkzeughalter-Satz

• Satz mit drei Weichbacken für BH-D315-Spannfutter
