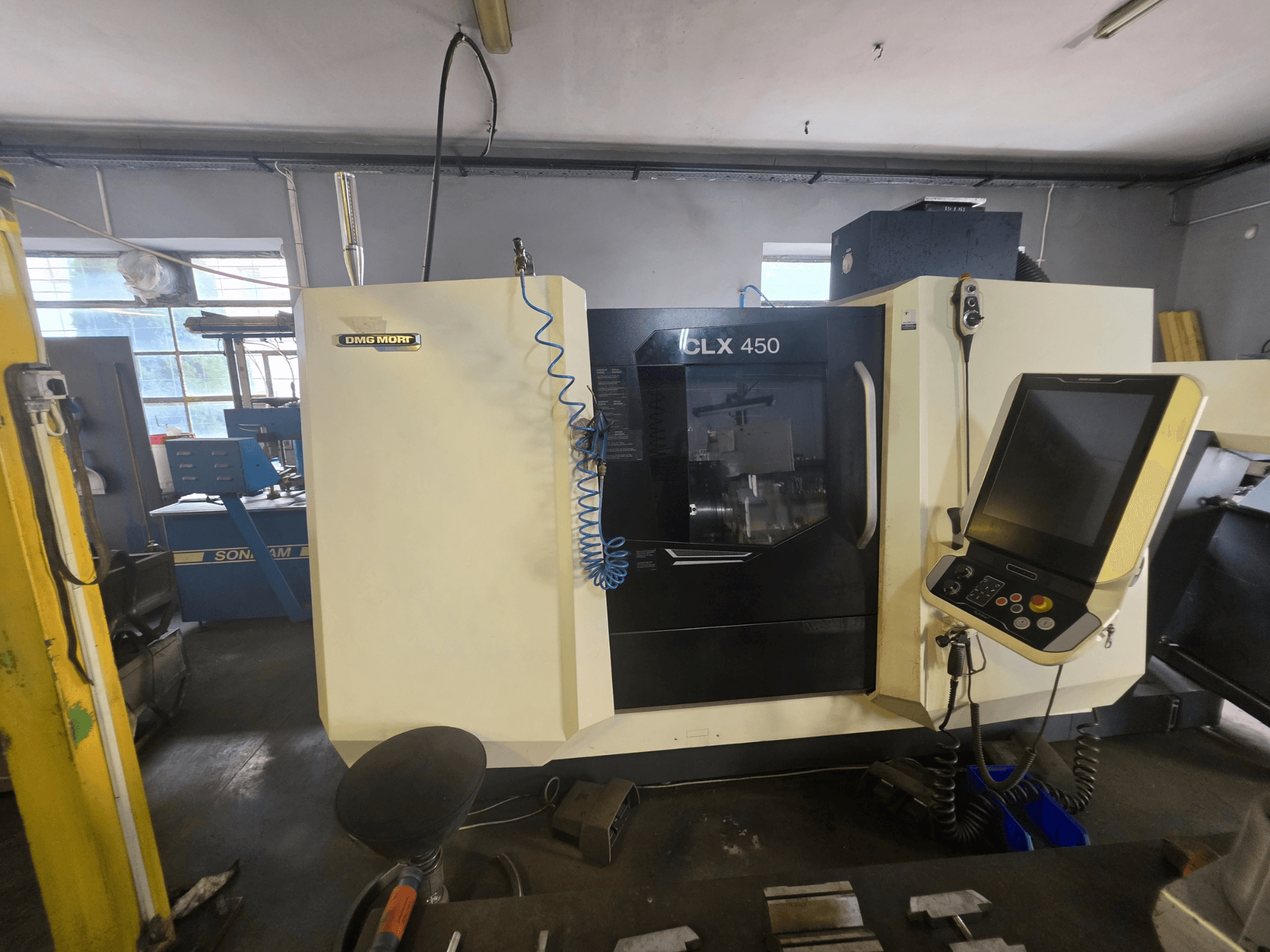

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Steuerung: Siemens 840D mit ShopTurn

• Bedienoberfläche: DMG MORI SLIMline Multi-Touch, 19-Zoll-Touchscreen

• Spindelbetriebsstunden: ca. 2.928 h

Bearbeitungsbereich und Achsen

• Achsen: X, Y, Z; C-Achse an Haupt- und Gegenspindel

• Max. Drehdurchmesser: 400 mm

• Schwenkbereich über Bett: 700 mm

• Drehbereich über Querschlitten: 370 mm

• Eilgang: X/Z 30 m/min; Y 22,5 m/min

Hauptspindel

• Spindelnase: A2-8

• Stangendurchlass: 80 mm

• Leistung: 25,5 kW (40 % ED) / 17 kW (S1)

• Drehmoment: 426 Nm (40 % ED) / 283 Nm (S1)

• Funktion zur differenzierten Spannkraftregelung

Gegenspindel

• Maximale Drehzahl: 5.000 U/min

• Spindelnase: A2-6

• Leistung: 14 kW (40 % ED) / 13 kW (S1)

• Drehmoment: 192 Nm (40 % ED) / 171,5 Nm (S1)

• Funktion zur differenzierten Spannkraftregelung

• Spülung des Innenfutters

• Zusatzfunktion für Reitstock

Werkzeugrevolver und angetriebene Werkzeuge

• 12-fach-Revolver nach VDI 40 mit 6 zusätzlichen BT-Stationen

• Angetriebene Werkzeuge: bis zu 4.000 U/min

• Leistung/Drehmoment der angetriebenen Werkzeuge: 5,44 kW (40 % ED) / 20 Nm (40 % ED)

Ausstattung/Optionen (maschinenintegriert)

• Einrichtpaket: 12-bar-Kühlmittelversorgungssystem; 5-bar-Kühlmittel-Spülpistole

• Sicherheitsspannpaket

• Konnektivität: DMG MORI IoTconnector; DMG MORI Messenger V4

• Siemens-Softwareoptionen: Multi Threading 2.0; variable Spindeldrehzahl; Trennzyklus in Y-Achse; Stoßnuten-Räuzzyklus

Elektrische Daten

• Versorgungsspannung: 400 V ±10 %, 50 Hz

• Phasen: L1, L2, L3, N, PE

• Anschlussleistung: 39 kVA

• Maximaler Nennstrom: 56 A
