Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

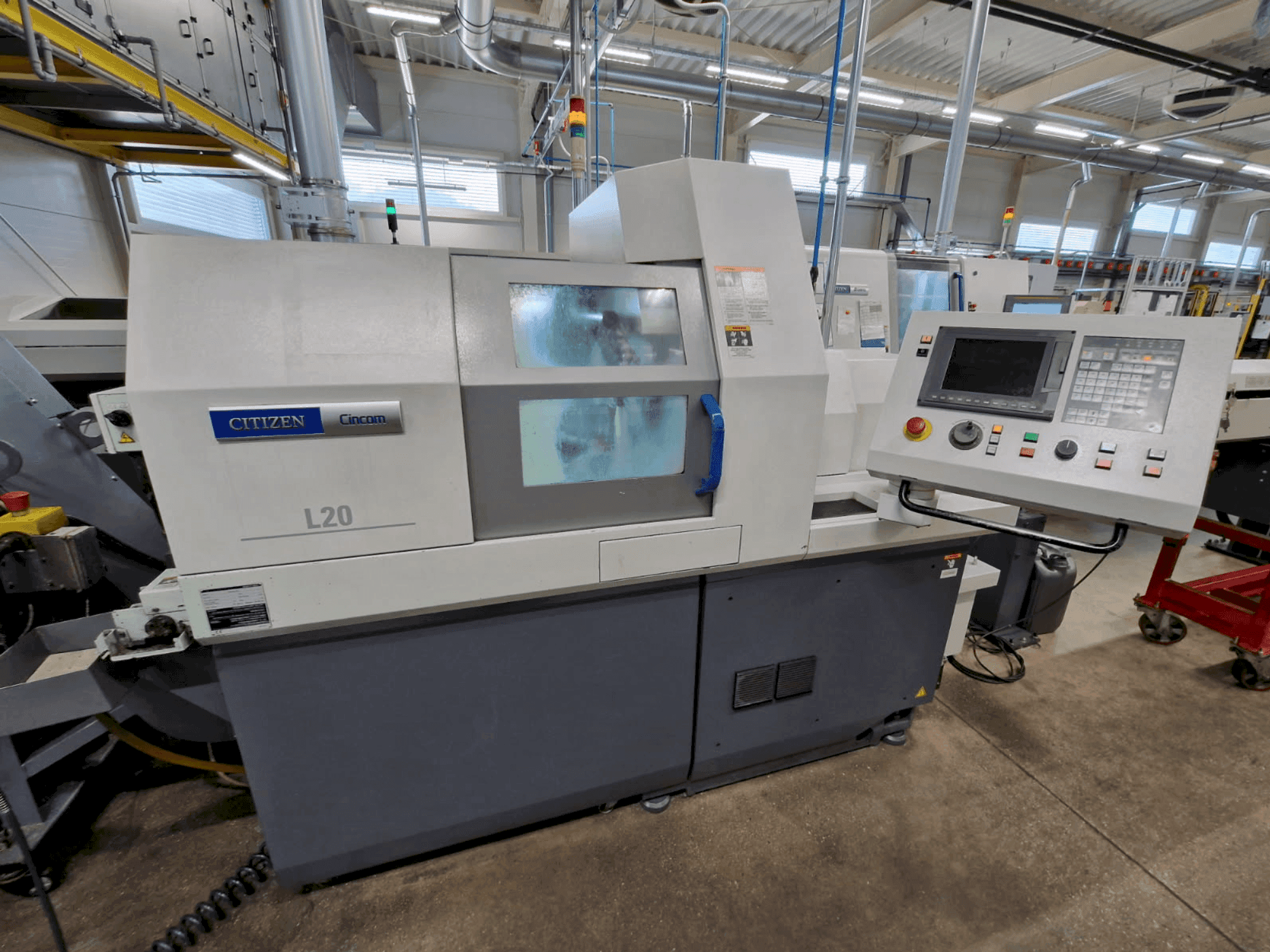

CITIZEN Cincom L20E-2M8 mit FMB Stangenlader und LNS Späneförderer

Die Maschine ist für effizientes Drehen bis zu einem Durchmesser von 20 mm geeignet.

Die Maschine ist für die Aufnahme von bis zu 37 Werkzeugen für die Bearbeitung komplexer Produkte ausgelegt.

Werkzeug-Baugruppen-Set:

Vertikaler Halter mit 5 Werkzeugen

4-7 rotierende Werkzeuge für die radiale Querbearbeitung

Bohrwerkzeuge 3-9 für die Frontalbearbeitung

0-4 rotierende Werkzeuge für die Gegenspindel

4-10 Bohrwerkzeuge für die Gegenspindel

Grundkonfiguration

Grundbett: Blockguss mit starken Linearführungen (Wärme- und Vibrationsstabilität)

Hauptspindel: 10.000 U/min, C-Achse, Ø-Durchlass 26 mm (max. Stangen-Ø20 mm)

W1: Vertikalhalter mit 5 Werkzeugen (12 × 12 × 130 mm)

3× GSC1310 radial rotierende Werkzeuge ER16 (1 kW, 7.500 U/min)

GSE3210 Rotationseinheit einstellbar 0°/90° für Fräseinheit (3× GSC1310 ER16)

U124B Bohrblock (2+1) für tiefe Bohrungen

Gegenspindel: 8.000 U/min, optionale C-Achse, Leistung 0,75/1,5 kW

U153B angetriebene Werkzeugeinheit für Gegenspindel (0,75 kW) + 4× SAU819-Adapter Ø19,05

Steuerung: Mitsubishi Meldas 700 (Windows OS, verbesserter Prozessor, LCD 8,4")

Gleichzeitige Bearbeitung an Haupt- und Hilfsspindeln

Neues Design der Schiebetürabdeckung, platzsparend

Technische Daten

Hauptspindel

Max. Drehlänge: 200 mm

Durchlass-Ø: 26 mm

Max. Stangen-Ø: 20 mm

Drehzahl: 200-10.000 U/min

Leistung: 2,2 / 3,7 kW

Positionierung: C-Achse (0,001°)

Gegenspindel

Max. Stangen-Ø: 20 mm

Drehzahl: 200-8.000 U/min

Leistung: 0,75 / 1,5 kW

Positionierung: C-Achse

Max. Werkstücklänge in der Spannzange: 80 mm

Angetriebene Werkzeuge

Drehzahl: 200-7.500 U/min

Leistung: 1 kW

5 Werkzeuge (Vertikalhalter) + 4-7 radial + 3 in Z-Richtung

Werkzeuge

5 Werkzeuge (12 × 12 × 130 mm)

3-Positionen-Bohrblock auf Gegenspindel (3× Ø25,4 mm)

Halter für die Rückseitenbearbeitung: 3-6 (Ø19,06 mm)

Führungen

Spannzangen: E145

Führungsbuchse: Neukomm 22.001

Maschine ER16 / ER11

Zusätzliche Ausrüstung

• Spanneinheit Ø25 mm

• Pumpe 15 bar zur Spülung der Gegenspindel

• SAU819-Adapter bis zu Ø8 mm

• Transformator 3×400V/3×200V, 10 kW

• Späneförderer LNS MH-HB

• FMB Minimag 20/3200 Stangenlader
