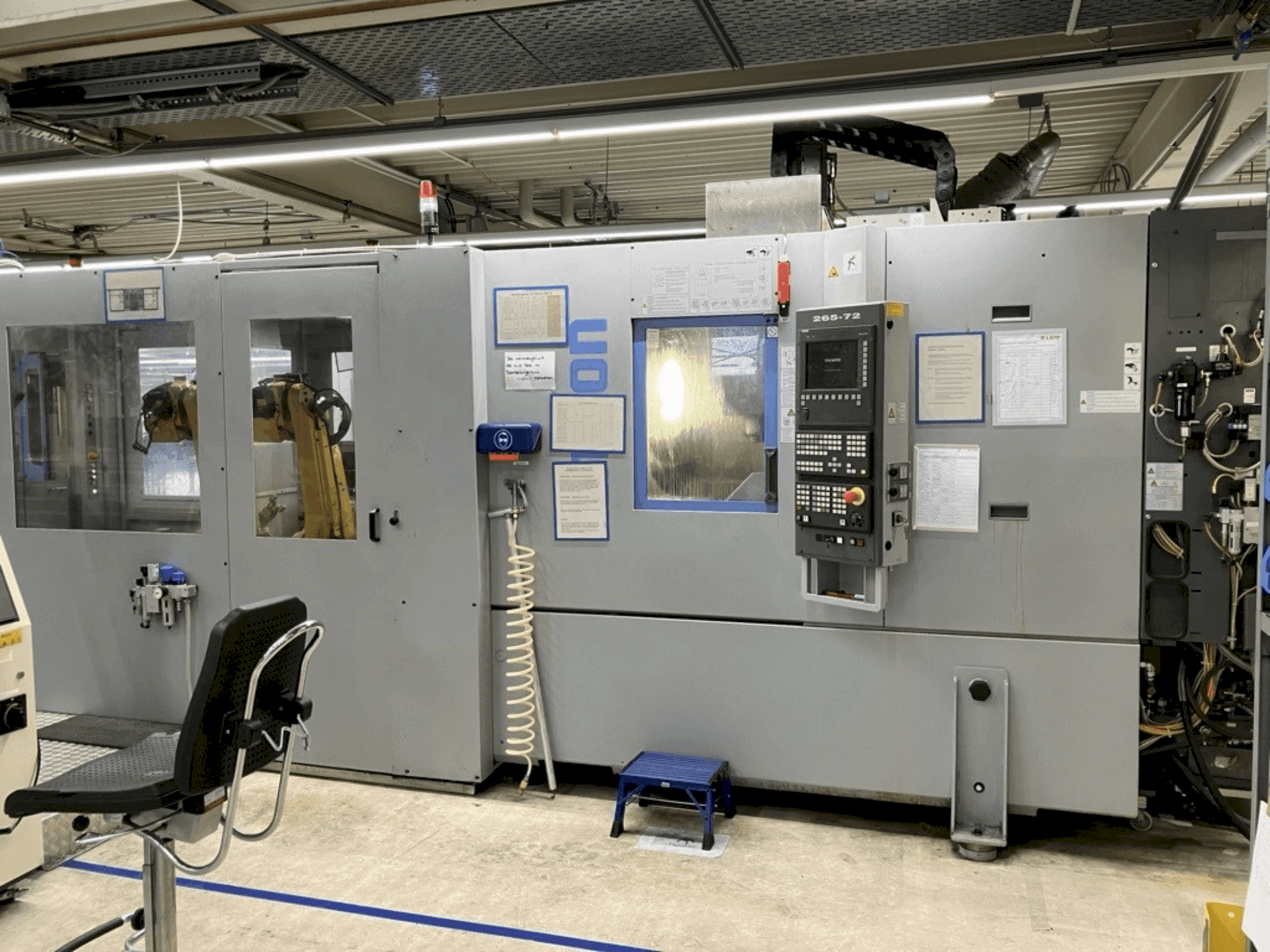

Dieses 3-Achs-Vertikal-Fertigungszentrum CHIRON FZ 12 KW wurde im Jahr 2012 hergestellt. Es verfügt über eine Hochgeschwindigkeitsspindel mit einer maximalen Drehzahl von 12.000 U/min und einer Eilganggeschwindigkeit von bis zu 60 m/min in der Z-Achse. Die Maschine verfügt über einen automatischen Werkzeugwechsler mit 24 Plätzen und kann eine Tischlast von bis zu 500 kg bewältigen. Ideal für Präzisionsbearbeitungsaufgaben. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine. Zwei Chiron-Einheiten in Kombination mit zwei Fanuc M - 20iA (2011)
Übersicht
- Hersteller: CHIRON
- jahr: 2012
- MODELL: FZ 12 KW + Fanuc M - 20iA (2011)
- anwendungstyp: Fräsen
- Standort: Deutschland
- maschinentyp: Vertikal-Bearbeitungszentrum
Technische Daten - CHIRON FZ 12 KW + Fanuc M - 20iA (2011)
Maße
- Tischbelastung: 500 kg
Bewegung
- Anzahl der Achsen: 3
- X-Achsen-Verfahrweg: 550 mm
- Y-Achsen-Verfahrweg: 320 mm
- Z-Achsen-Verfahrweg: 360 mm
Technische Spezifikation
- Max. Werkzeuggewicht: 5 kg
- Spindeldrehzahl: 12000 RPM
Zusätzliche Informationen
Vorteile der Maschine
Technische Vorteile der Maschine
Gesteuerte Achsen: 6 Achsen
Reichweite: 704 mm
Beschleunigung/Verzögerung: 0 bis 12000 min-1 in 0,6 Sekunden
Aufspannfläche: 820 x 440 mm²
Bohrleistung in St 60: Ø 16 mm
Gewindeschneiden: m 16
Fräsleistung in St. 60: 80 cm³/min
Beschleunigung: x & y Achse 0. 7 g, z Achse 1. 0 g
Zusätzliche Informationen
Bewegungsachse Bewegungsbereich und Geschwindigkeit: J1: 340°/360° (Option) bei 350°/s J2: 200° bei 350°/s J3: 388° bei 400°/s J4: 380° bei 450°/s J5: 240° bei 450°/s J6: 720° bei 720°/s Zulässiges Lastmoment: J4 & J5: 11,9 Nm J6: 6,7 Nm Wiederholgenauigkeit: +/- 0,02 mm Maximale Geschwindigkeit J1: 195°/s J2: 175°/s J3: 180°/s J4 & J5: 400°/s J6: 600°/s Zulässiges Lastmoment J4 & J5: 7,7 Nm J6: 9,8 Nm Werkzeuge Automatischer Werkzeugwechsler: Werkzeugplätze: 24 Werkzeugwechselzeit: ca. 0,9 s Span-zu-Span-Zeit: ca. 2,4 s Die Werkstücke werden über ein automatisches Zuführsystem zugeführt und von zwei Fanuc-Industrierobotern sequentiell in die Chiron-Bearbeitungszentren geladen. Je nach Prozessvorgabe werden diese entweder automatisch palettiert oder in einem nachgelagerten Schritt, zum Beispiel durch Nieten, weiterverarbeitet. Die gesamte Anlage arbeitet vollautomatisch.
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
