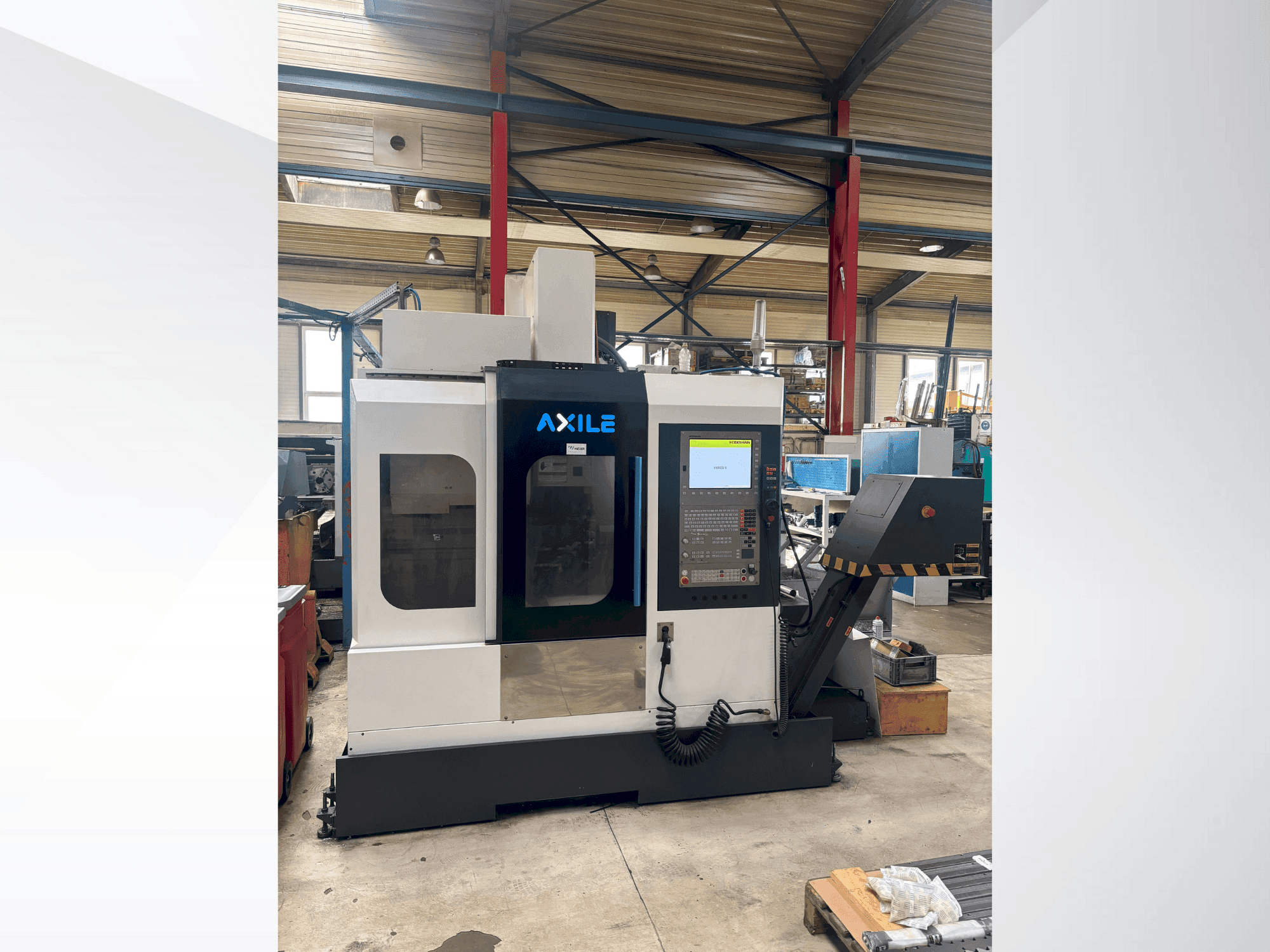

AXILE - V4AT-MIL-AXI-2019-00001

Zusätzliche Ausrüstung

• - T-Schlitze: 16 × 100 mm (4 Stück)
• - Drehzahl: Standard: 12000 U/min /Optional: 18000 U/min oder 24000 U/min
• - Motorleistung: Heidenhain: 10/12,5 kW /Siemens: 10,5/15,8 kW /Fanuc: 11/15 kW/ Optional: 20 kW
• - Axialgenauigkeitskontrolle (AAC) / Spindelschwingungsüberwachung (SVS) / Werkzeugspitzenpositionierungskontrolle (TPC)
• - Standard: 30 oder 32 Werkzeuge/ Optional: 40 Werkzeuge
• - Werkzeugaufnahme: BT / CAT / DIN 40 / HSK 63 /Wechselzeit (Werkzeug-zu-Werkzeug): 1,55 s (50 Hz) / 1,31 s (60 Hz)
• - Max. Abmessungen des Werkzeugs: Durchmesser: Ø75 mm (Ø125 mm mit leerem Nachbarfach) / Länge: 300 mm /Gewicht: 7 kg
• - Werkzeugwechsler (ATC) Typ: Armwechsel
• - ISO40-Reihenspindel (12000 U/min, mit CTS-Funktion) / Spindelölkühler / Armwerkzeugwechsler (30/32 Werkzeuge)
• - Kühlmittelbehälter (20 bar) / Kratzspäneförderer / Lineargeber für alle 3 Achsen / Rückspülvorrichtung / Spülpistole / Wärmetauscher / 4. Achse vorbereitet (Schaltkreis)

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Tisch: größe: 770 × 410 mm / höhe: 820 mm / max. Belastung: 400 kg
  • - Genauigkeit: wiederholgenauigkeit (x/y/z): ±0. 01 mm / positioniergenauigkeit: 0. 01 mm über 300 mm / vorschubgeschwindigkeit (eilgang): 36 m/min (x/y/z)
  • - Führungsschienen: linearführungen (35 mm kugel) x: 300 mm abstand/ y: 620 mm /abstand z: 400 mm/ abstand
  • - Achsenantrieb: kugelumlaufspindeln: Ø32 × p12 × c3 (für x, y, z)
  • - Max. Lastgewicht: 160 kg (standard) / 200 kg (optional)
  • - Bodenfläche: 3195 × 1910 mm
  • - Spindelmitte bis z-achsenschutz: 475 mm/spindelnase bis tisch: 100-550 mm
