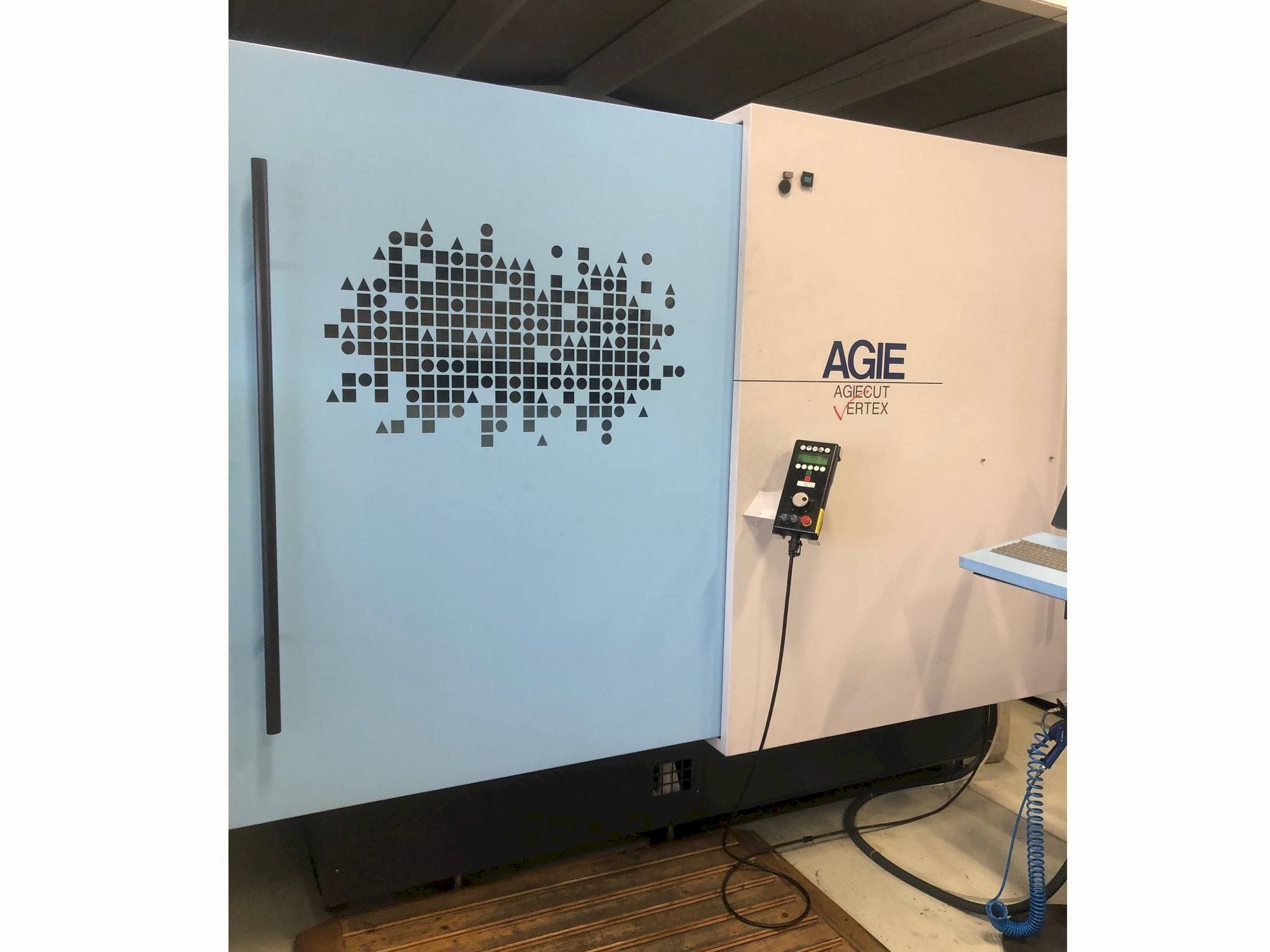

Diese AGIE Agiecut VERTEX 3 Erodiermaschine wurde im Jahr 2006 in der Schweiz hergestellt und hat 37021 Erodierstunden. Sie ist mit einem Agievision 5 Software Version 07.08.01 Steuergerät ausgestattet.
Übersicht
- Hersteller: AGIE
- jahr: 2006
- MODELL: Agiecut VERTEX 3
- Produktionsstunden: 37021
- anwendungstyp: Erodieren
- Standort: Slowenien
- maschinentyp: Drahterodiermaschine
- Marke Steuergerät: AGIE
Technische Daten - AGIE Agiecut VERTEX 3
Steuerung
- Steuerungshersteller: AGIE
- Steuerungsmodell: Software version 07.08.01.
Maße
- Maschinenbreite: 2800 mm
- Maschinenhöhe: 2220 mm
- Maschinenlänge: 2800 mm
- Maschinengewicht: 4400 kg
- Maschinenbreite: 2400 mm
Bewegung
- Anzahl der Achsen: 3
- X-Achsen-Verfahrweg: 500 mm
- Y-Achsen-Verfahrweg: 350 mm
- Z-Achsen-Verfahrweg: 256 mm
Technische Spezifikation
- Max. Drahtdurchmesser: 0.33 mm
- Min. Drahtdurchmesser: 0.07 mm
Zusätzliche Informationen
Steuerung: Agievision 5 (Software-Version 07.08.01)
Zustand: Hervorragend; regelmäßige Wartung; großer Service kürzlich abgeschlossen; voll funktionsfähig; kann unter Strom getestet werden
EDM-Betriebsstunden: ca. 37.021 h
Verfahrwege (U/V): ±70 / 70 mm
Abstand zum Spannen: 1.100 mm
Maximale Werkstückabmessungen: 1050 × 650 × 250 mm
Max. Werkstückgewicht: eingetaucht 400 kg / nicht eingetaucht 800 kg
Maximale Schnitthöhe: bis zu 250 mm
Verjüngungsfähigkeit: ±30° / 100 mm
Positionierung
Max. manuelle Geschwindigkeit: 2 m/min
Max. programmierbare Geschwindigkeit: 3 m/min
Auflösung: 0,0001 mm
Geometrische Toleranzen: gemäß Herstellerangaben
Draht-System
Bereich Drahtdurchmesser: 0,07-0,33 mm (Standard 0,20 mm)
Kapazität der Drahtspule: bis zu 25 kg
Drahtspannung: 0-25 N
Drahtgeschwindigkeit: 60-300 mm/s
Drahtvorschub: halbautomatisch
Drahtentsorgung: Chopper-System
Ausstattung und Merkmale
Automatisches Drahteinfädelungssystem
Einfädeldüsen: 2 mm (optional 1 mm / 0,6 mm)
Kombiniertes Drahtführungssystem und zylindrische Drahtführung
Elektronisches Handrad (manuelle Steuerung)
Fernsteuerung mit LCD-Display
TFT-Steuerungsbildschirm (1024 × 768)
Tastatur- und Maussteuerung
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
