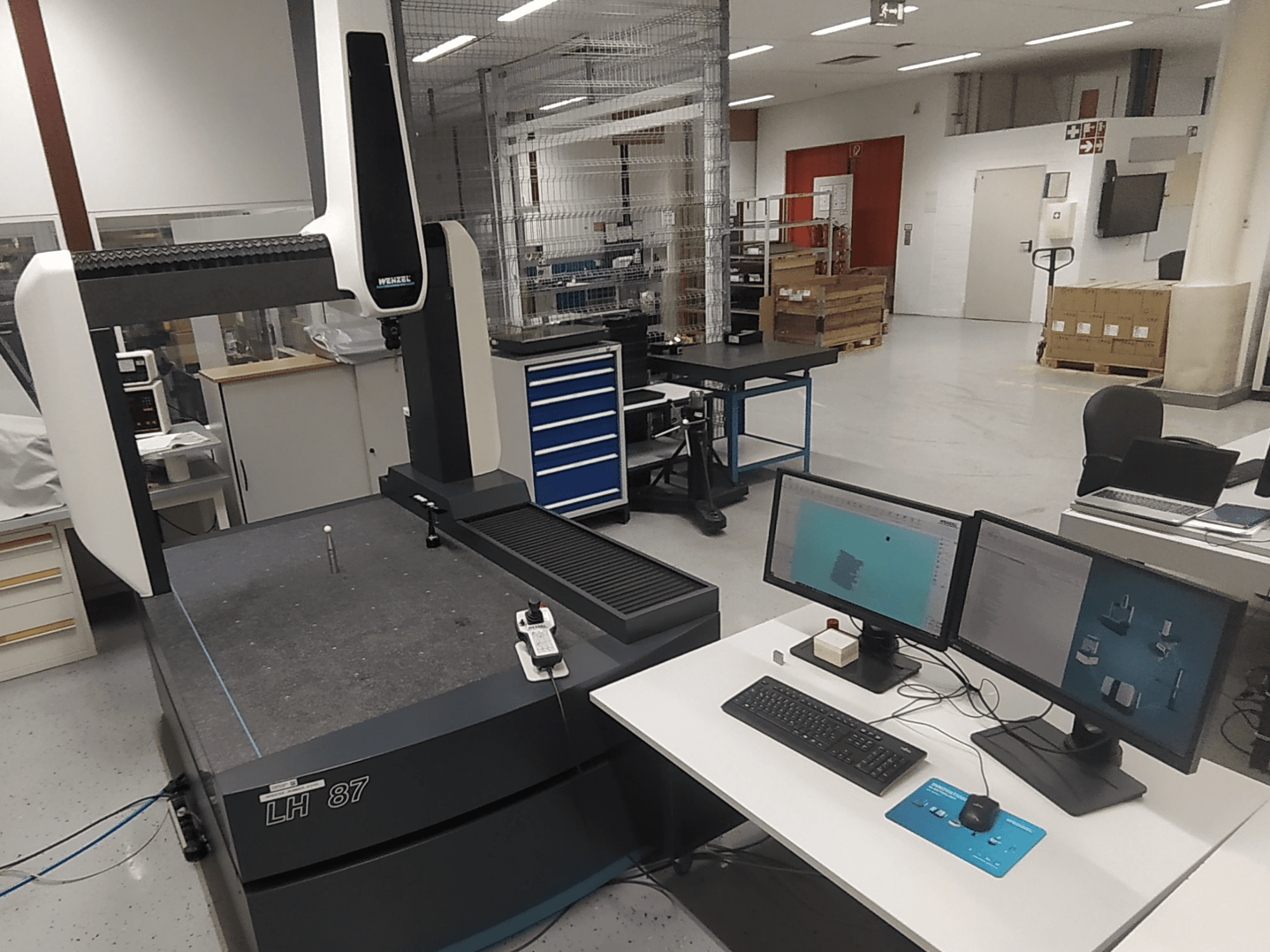

Dieses 3-Achsen-KMG von Wenzel LH 87 wurde im Jahr 2014 hergestellt. Sie verfügt über einen Messbereich von 800 mm in X, 1000 mm in Y und 700 mm in Z, mit einer maximalen Bauteilgewichtskapazität von 800 kg. Die Maschine ist mit einem luftgelagerten System in allen Achsen und einem motorisierten, indexierbaren Messkopf PH10M Plus von Renishaw ausgestattet. Wenn Sie auf der Suche nach hochwertigen Messmöglichkeiten sind, sollten Sie die Wenzel LH 87 KMG-Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: Wenzel
- jahr: 2014
- MODELL: LH 87
- anwendungstyp: Messung
- Standort: Deutschland
- maschinentyp: Koordinatenmessgerät
Technische Daten - Wenzel LH 87
Bewegung
- Anzahl der Achsen: 3
- X-Achsen-Verfahrweg: 800 mm
- Y-Achsen-Verfahrweg: 1000 mm
- Z-Achsen-Verfahrweg: 700 mm
Zusätzliche Informationen
- Volumetrischer Längenmessfehler (E0, MPE): 2,2 µm + (L / 300,0 mm) µm
- Längenmessfehler entlang der optischen Achse (E150, MPE): 2,2 µm + (L / 300,0 mm) µm
- Max. Bauteil-/Werkstückgewicht: 800 kg
- Achsen-Lagerung: Luftlagersystem über alle Achsen integriert
- CNC-Steuerung: WPC 3-Achsen Bahnsteuerungskonfiguration
- Steuerungs-Hardware: WPC2040 Basic kombiniert mit Renishaw PHC10-3 PLUS Steuerungs-Rack-Einheit
- Maschinenbedienfeld: Wenzel HT400 verdrahtete manuelle Joystick-Steuerungshandbox
- Tastkopf-System: Renishaw PH10M Plus motorisierter indexierbarer Tastkopf
- Messtaster-System: Renishaw TP200 hochpräziser schaltender Messtaster mit Dehnungsmessstreifen
- Wechselrahmen-System: Renishaw SCR200 6-fache autonome Tastereinsatz-Wechselbrücke (5 Tastereinsatz-Wechselbrücken sind in der visuellen Konfiguration aktiv)
- Aktive Tastereinsatzkonfigurationen (im Gestell):
* Anschluss 1: Taster 1001 (Ø 1,00 mm)
* Anschluss 2: Taster 2001 (Ø 2,0 mm zylindrisch)
* Anschluss 3: Taster 3001 (Ø 2,00 mm Rubinkugel)
* Anschluss 4: Taster 4001
* Port 5: Port 5 konfiguriert (Visuelle Bestätigung: Winkel-/Sternanordnung)
- Hardware des Auswerte-PCs: Fujitsu Esprimo Desktop PC Tower, untergebracht in einem speziellen Controller-Schacht im unteren Bereich des Schreibtisches
- Visuelle Workstation-Monitore: 2 x BenQ 24" TFT-Flachbildschirme
- Eingabe-Peripheriegeräte: Kabelgebundene Tastatur, Maus und Workflow-Mauspad der Marke Wenzel
- Kern-Betriebssystem: Windows 10 Pro (Version 10.0, Build 19045, 64-bit Edition)
- Metrologie-Software-Suiten:
* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 rückwärtskompatibles Ökosystem)
* CM Wenzel CNC Steuerung Geometrie Software Modul
CM Wenzel CNC Freiformflächen Software Modul: * CM Wenzel CNC Freiformflächen Software Modul
- Software-Lizenzierung & Sicherheit: Metrokey-Dongle-Schutz (ID: 45984, Status: Gültig, Lokale Workstation), Treiberversion 7.6.0
- Native CAD-Datenkernschnittstellen: STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC
- Optionale Erweiterungsschnittstellen: CATIA, Pro-E, SolidWorks
- Enthaltenes Kalibrierungszubehör: Hochreine keramische Referenzkalibrierkugel komplett mit Basiserweiterung und Säulenblock
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
