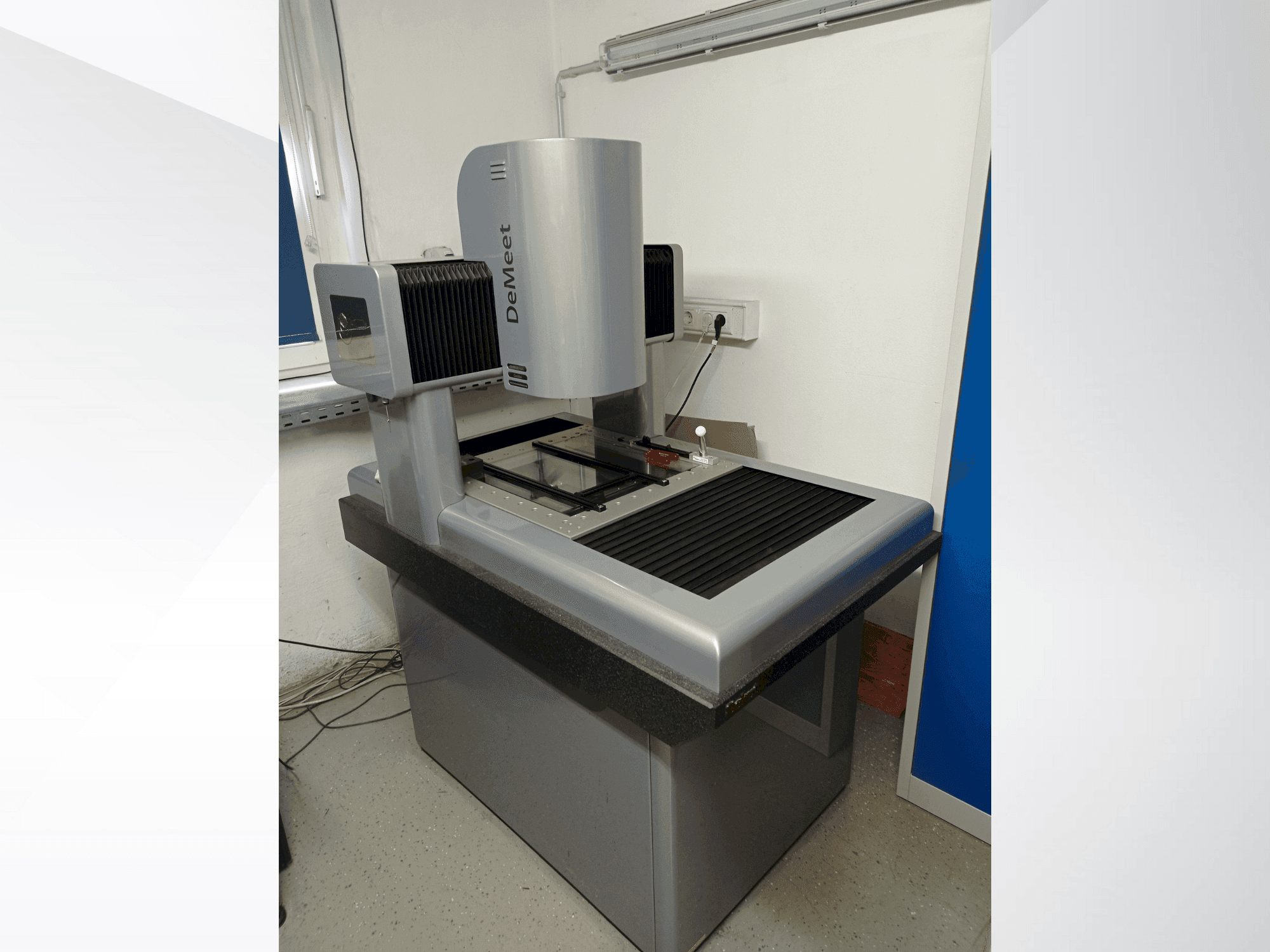

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Messtisch (mm): x560, y584

- Maximale Belastung des Messtisches (kg): 50

- Videosystem: DeMeet-Kamera mit Sony-Sensor

- Optionen für telezentrische Objektive:

- Nikon: 3,0-fach (Optionen: 1,0-fach, 5,0-fach, 10,0-fach)

- Leica-Design: 2,0-fach (Optionen: 1,0-fach, 5,0-fach, 10,0-fach)

- Mitutoyo: 3,0-fach (Optionen: 1,0-fach, 5,0-fach, 10,0-fach)

- Ringbeleuchtung: 3 Ringe, 16 Segmente, 48 Zellen (einstellbar)

- Durchlicht und Koaxiallicht: einstellbar

- Tastsystem: Renishaw TP20 (Kombi-Ausführung)

- Bauweise: Feste Brücke mit Granitgrundplatte nach DIN 876/00

- Aufbau: Extrem spannungsarmes, oberflächengeschliffenes Gusseisen

- Material des Messtisches: Vernickelter Stahl, spannungsarm

- Linearführungen: THK-Linearführungen

- Linearencoder: Renishaw TONiC-Linearencoder

- Antriebssystem: Faulhaber-Gleichstrom-Servomotoren

- Steuerung / Bedienung: Motorisierter Joystick / CNC

- Messbereich: X = 400 mm, Y = 400 mm, Z = 200 mm

- Abmessungen des Messtisches: X = 560 mm, Y = 584 mm

- Max. Tischbelastbarkeit: 50 kg

- Maschinenabmessungen (B x L x H): 870 mm x 1245 mm x 1580 mm

- Maschinengewicht: 700 kg

- Auflösung: 0,1 µm

- Max. Verfahrgeschwindigkeit: X/Y = 250 mm/s, Z = 55 mm/s

- Max. Beschleunigung: X/Y/Z = 500 mm/s²

- Standardgenauigkeit (L in mm):

- Videoausführung: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Kombinierte Ausführung: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Hohe Genauigkeit (L in mm):

- Video-Ausführung: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Kombinierte Ausführung: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Optionale Genauigkeit (L in mm):

- Videoausführung: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Kombi-Ausführung: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Versorgungsspannung: 90–120 V / 210–240 V (50–60 Hz)

- Leistungsaufnahme: 400 VA

- Betriebstemperaturbereich: 15 °C bis 35 °C

- Nennmesstemperatur: 20 °C ± 0,5 °C

- Relative Luftfeuchtigkeit: 40 % – 70 % (nicht kondensierend)
