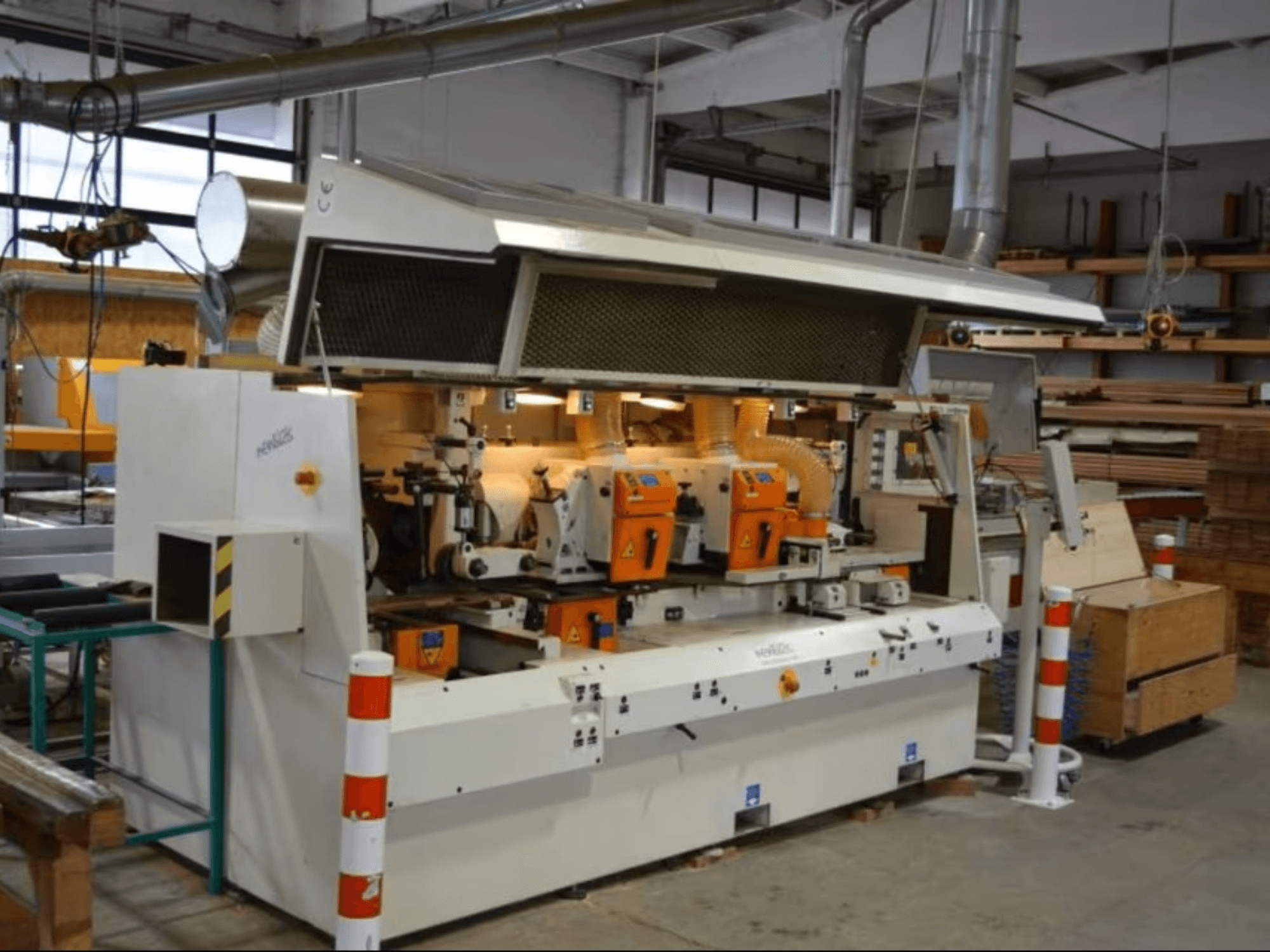

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Konfiguration: 6 Spindeln + 1 Universalspindel (UNIWELLE) = 7 Wellen; geeignet zum Profilieren/Schneiden

• Steuerung: Touchscreen MOBILE 10

• Schnittstelle/Werkzeugsystem: HSK 85S Powerlock; T-SET Spindel-Schnellwechsel; Schnellspannvorrichtungen

• Arbeitsbereich:

  • Arbeitsbreite (fertig bearbeitet): 15-240 mm

  • Arbeitshöhe (fertig bearbeitet): bis 125 mm

  • Minimale Werkstücklänge: 450 mm

• Spindeln:

  • Drehzahl: 6.000 / 8.300 U/min

  • Durchmesser: 40 mm

  • Einbaulänge: vertikal 220 mm, horizontal 250 mm

  • Axiale Verstellung: vertikal 75 mm, horizontal 45 mm

  • Flugkreisdurchmesser: Abrichter 120-140 mm; Profilspindeln 100-200 mm

  • Profiltiefe der 2. Unterwelle mit Ø200 mm Werkzeug: 15 mm

• Motoren:

  • Vorschubmotor: 4 kW (invertergesteuert)

  • Abricht-/Hobelspindel: 7,5 kW

  • Rechte Vertikalspindel: 7,5 kW (Powerlock HSK 85)

  • Linke Vertikalspindel: 7,5 kW (Powerlock HSK 85)

  • Obere horizontale Spindel 1: 7,5 kW (Schnellspannung)

  • Obere Horizontalspindel 2: 7,5 kW (Powerlock HSK 85)

  • Untere Horizontalspindel: 7,5 kW (Powerlock HSK 85)

  • Universal-Spindel: 7,5 kW (Schnellspannung)

• Vorschubsystem:

  • Vorschubgeschwindigkeit: 6-36 m/min (über Inverter)

  • Vorschubwalzen: Ø140 mm; 2 Rollen 140 x 25 pro Vorschubwelle

  • Motorisch angetriebene Vorschubwalze in Arbeitstisch und Auslauftisch

  • Zwei Vorschubeinheiten nach den oberen Spindeln zur Reduzierung des Achsabstandes von 620 auf 450 mm

• Tische und Führungen:

  • Vorschubtischlänge: 2.500 mm

  • Verstellbereich für Vorschubtisch und Vorschubführung: 10 mm

• Drücke, Führungen und Sicherheit:

  • Horizontaldruck vor der Hobelwelle mit Ein/Aus-Schalter

  • Horizontaldruckeinrichtung vor der Hobelwelle, vom Bedienpult aus schaltbar

  • Pneumatische Druckschuhe vor den oberen Horizontalspindeln

  • Druckschuhe an der Vorderseite des horizontalen Spindelschutzes

  • Gehärteter Einsatz im Arbeitstisch vor der Hobelwelle

  • Beleuchtung in der Schutzabdeckung

• Schmierung:

  • Zwangsschmierung (Grundausstattung)

  • Manuelle Zentralschmierung

  • Handpumpe zur Schmierung des Arbeitstisches

• Positionierung/Einstellung:

  • Elektronische Horizontalpositionierung

  • Elektronische Einrichtung/Einstellung des Werkzeugdurchmessers

• Absaugung:

  • Erforderliche Absaugleistung: min. 10.443 m³/h

• Sonstiges:

  • Ein/Aus-Schalter für Vorschubeinheit vor der Hobelmaschine

Zusätzliche Ausstattung

• Inklusive Absaugschlauch

• Inklusive Powerlock-Halterung

• Inklusive Werkzeug für HSK-Spindeln; 240 mm-Messerköpfe auf horizontalen Spindeln installiert

  • Hinweis: Nicht alle abgebildeten Werkzeuge sind im Lieferumfang enthalten

• Dokumentation: Ersatzteilkatalog (8 vollständige PDF-Kataloge)
