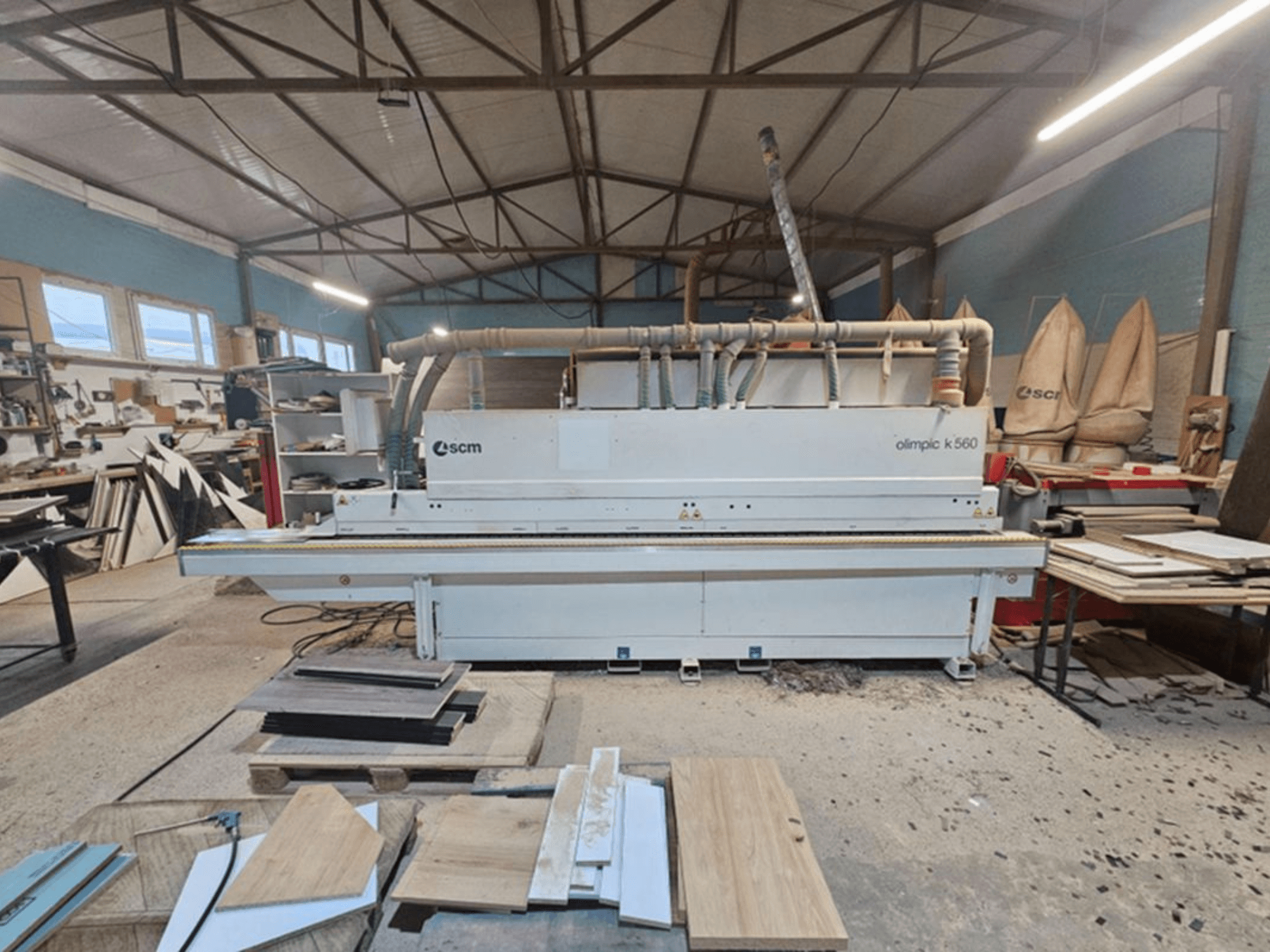

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Hauptmerkmale

• Vorschubgeschwindigkeit von bis zu 18 m/min bei einem Plattenabstand von 600 mm, auch bei Eckenrundung

• Touch 7-Farb-Touchscreen-Steuerung mit Grafikanzeige, Programmverwaltung, Diagnose und digitaler Leimtemperaturregelung

• 2-Motor-Eckenrundungsaggregat „Round X“ zum Abrunden und Besäumen der Ecken

Technische Daten

• Vorschubgeschwindigkeit: 12–18 m/min

• Werkstückdicke: 8–60 mm

• Kantenstärke (Rolle): 0,4–3 mm

• Kantendicke (Rolle): 0,4–6 mm

• Max. Kantenquerschnitt (Rolle): 135 mm²

• Max. Rollendurchmesser: 800 mm

• Kantenüberstand: 2 mm oben / 2 mm unten

• Werkstückabstand: 600 mm

• Min. Werkstücklänge: 140 mm

• Min. Werkstückbreite: 95 mm (60 mm bei Sonder-Einstellung)

• Mindestlänge (Rollenmaterial): 180 mm

• Mindestlänge (Bandmaterial): 220 mm

• Öffnung der Werkstück-Andruckleiste: 560 mm

• Arbeitshöhe: 900 mm

Steuerung (Touch 7)

• 7-Zoll-Farb-Touchscreen (16:9)

• Grafische Darstellung und Simulation aller Aggregate

• Steuerung aller Einheiten und automatische Startfunktionen

• 60 frei editierbare Programme

• Vollständige SPS-Steuerung mit Encoder-Überwachung

• Digitale Temperaturregelung des Leimbehälters

• Diagnose mit Bedienerunterstützung

• Statistiken: Stückzahlen, Kantenlängen, Kettenlaufzeit

• Durchlaufauswahl: erster oder zweiter Bearbeitungsdurchlauf

Bearbeitungseinheiten

• Fugenfräsen: zwei Diamant-Fugenfräser, je 1,8 kW, 12.000 U/min

• Leimauftragseinheit VC-S4.1: 3 kW Heizleistung, 1,5-kg-Tank, Fastlock-Schnellwechsel, motorisierte Haupt- und drei Andruckrollen

• Besäumaggregat K/SEL: zwei HF-Motoren mit je 0,35 kW, 12.000 U/min, Schwenkbereich 0–15°

• Bündigfräseinheit R-K: zwei HF-Motoren mit je 0,55 kW, 12.000 U/min, Werkzeugradius R2

• Rund-X-Eckenrundung: zwei HF-Motoren mit je 0,35 kW, 12.000 U/min, spielfreie Präzisionsführungen

• Abstreifaggregat RAS-K: Werkzeugradius R2

• Polieraggregat SP-V: zwei Motoren mit je 0,18 kW, 3.000 U/min

Zusatzausstattung

• Automatischer Wechsel „Autoset T-ER2“:

  • Umschaltung zwischen erstem und zweitem Durchgang

  • Automatische Änderung der Kantendicke (z. B. von 0,4 mm auf 2 mm)

• Trennmittel-/Antihaft-Sprühsystem AAR

• Leimabstreifeinheit RC-V

• Diamantwerkzeuge H=64 mm für die Schleif-/Vorfräsgruppe
